7.7 Efetuar a manutenção da unidade de
descarnar
► Certificar-se de que a unidade de fixação do fio entran-
çado está na posição frontal.
► Pressionar a unidade da ferramenta para trás e mover
para a direita.
1

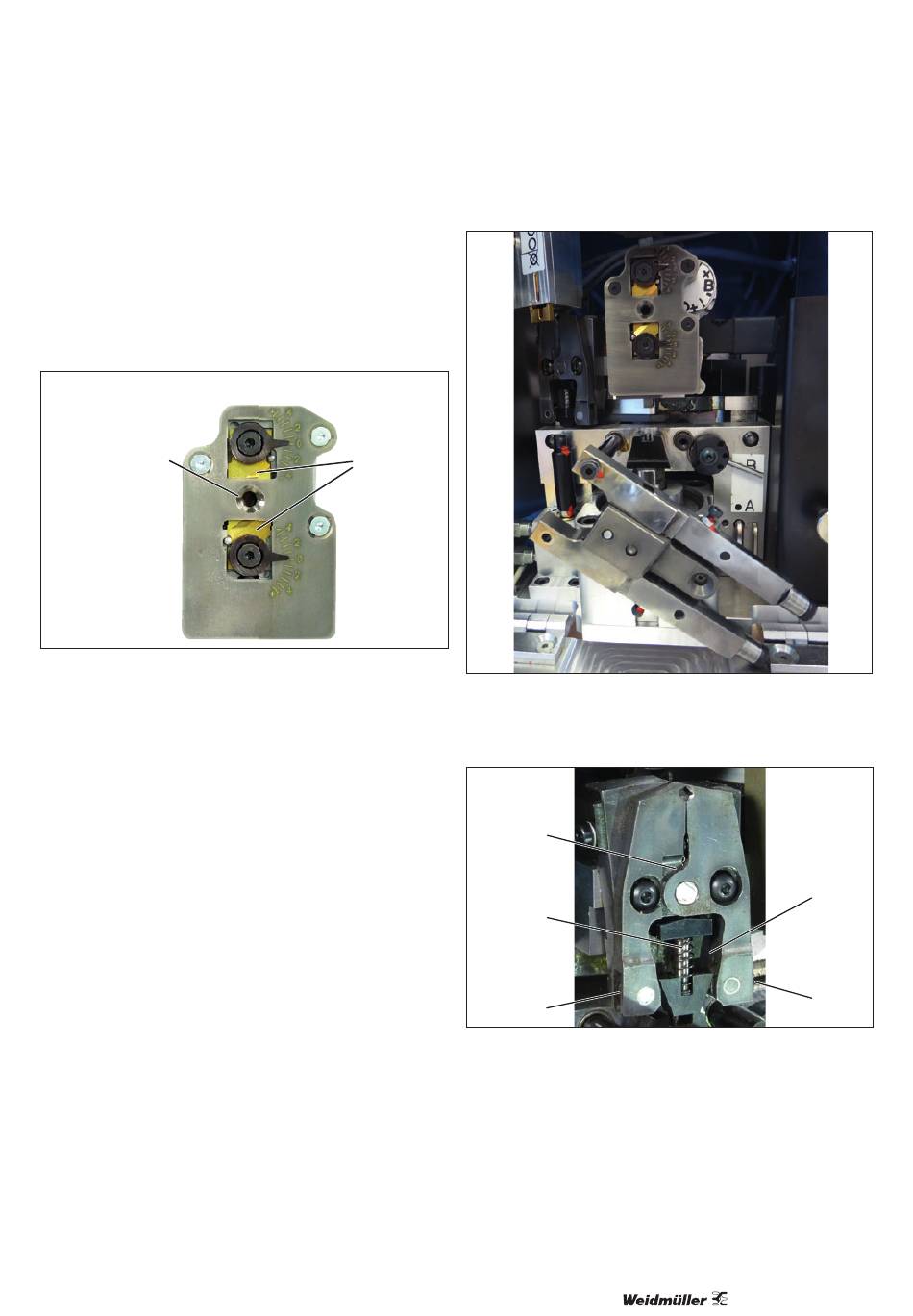

Figura 7.4 Unidade de descarnar
► Limpar a área à volta do orifício (1) com uma escova.
► Se for necessário, usar um pano macio e um pouco de
álcool.
► Verificar a lâmina (2). Se necessário, substituir as lâmi-
nas (consultar a secção 8.3).
7.8 Efetuar a manutenção da ferramenta de
cravar
Para alcançar a ferramenta de cravar, é necessário des-
montar a unidade de fixação do fio entrançado.
► Certificar-se de que a unidade de fixação do fio entran-
çado se encontra na posição frontal (Figure 7.3, B).
► Retirar o parafuso inferior direito da unidade de fixação
do fio entrançado (Figure 7.3, 4).
► Puxar a unidade de fixação do fio entrançado cuidado-
samente para fora, para a frente. Para Crimpfix R: certi-
ficar-se de que o anel espaçador permanece no eixo.
► Inclinar a unidade de fixação do fio entrançado para o
lado e pousá-la cuidadosamente.
2549630000/00/09/2017
2
L, LS
Limpar e efetuar a manutenção da máquina
Figura 7.5 Unidade de fixação do fio entrançado solta
Manutenção adicional mensal:
2
3
1
Figura 7.6 Ferramenta de cravar
► Verificar se os rolos (1) na ferramenta de cravar se con-
seguem movimentar livremente.
► Verificar se os rolos (2) nas linguetas de retenção da
ponteira se conseguem movimentar livremente.
► Se for necessário, lubrificar ambos os pontos com óleo.
► Lubrificar com óleo o pino-guia (3) da unidade de reten-
ção da ponteira.
► Lubrificar com óleo as superfícies de deslocamento late-
rais (4) da unidade de retenção da ponteira.
4
1
