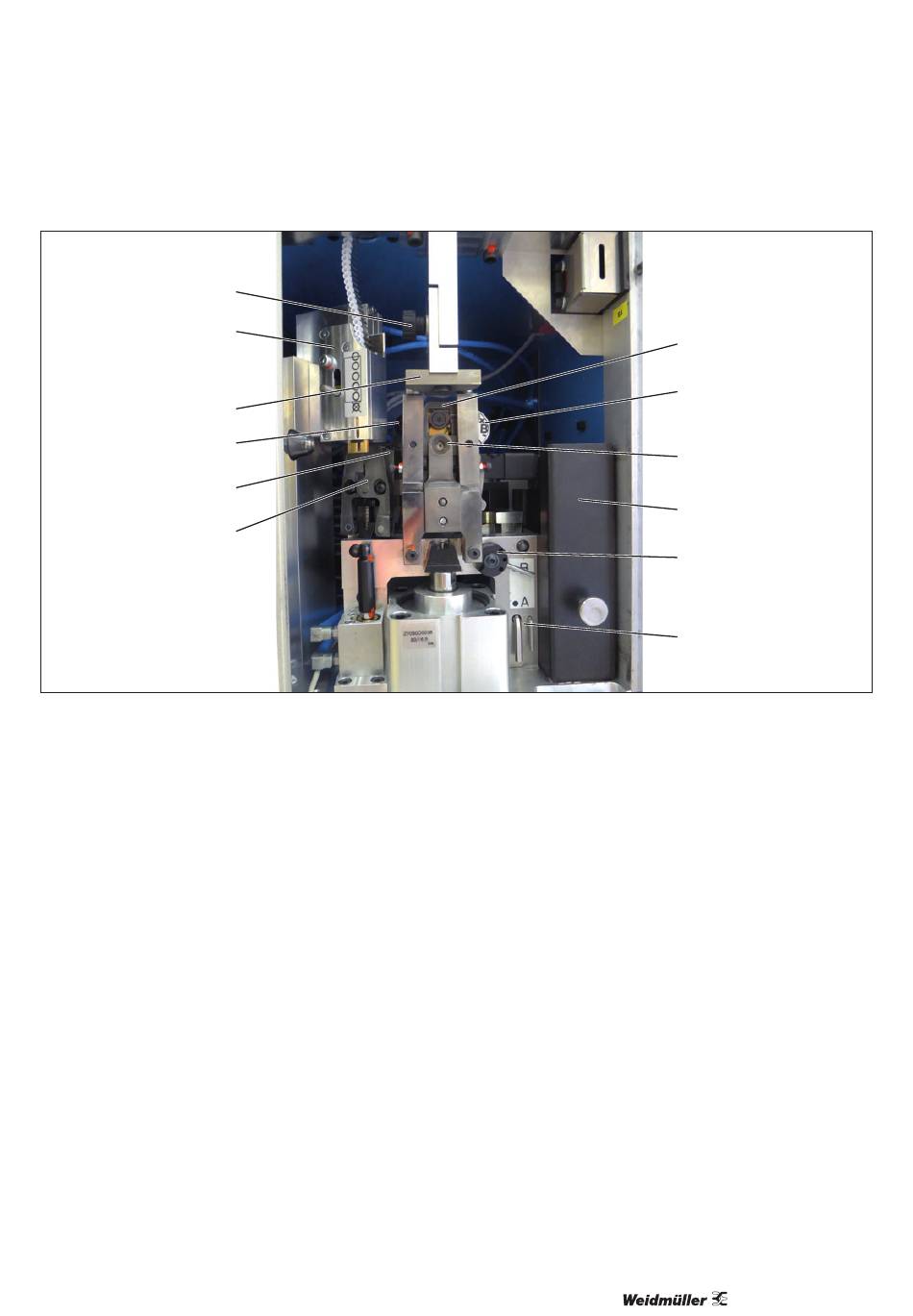

Ilustración 3.2 Vista interna
1
Ajuste de cuña de abertura (solo RS)
2
Unidad de transporte
3
Cuña de abertura
4
Ajuste de parada de terminal (solo RS)
5
Unidad de prensado
6
Unidad de sujeción de terminales
2549630000/00/09.2017
1
2
3
4
5
6
7
Unidad de desaislado
8
Ajuste de dispositivo de entrega (solo RS)
9
Unidad de soportes de sujeción de los cables trenzados
10 Recipiente de residuos (solo RS)
11 Ajuste de la unidad de soportes de sujeción de los cables
trenzados (solo RS)
12 Llave Allen de 2,5 mm (RS: 2,5 mm y 5 mm)
Descripción del dispositivo
7
8
9
10
11
12
