LI 40AS
Débit minimum d'eau de chauffage
Quel que soit l'état de fonctionnement de l'installation de chauf-
fage, un débit d'eau de chauffage minimum doit être garanti dans
la pompe à chaleur. Cela peut par ex. être obtenu par l'installa-
tion d'un distributeur double sans pression différentielle. Un dé-
passement de la limite inférieure du débit minimum peut entraî-
ner la destruction totale de la pompe à chaleur en cas de gel de
l'échangeur thermique à plaques du circuit réfrigérant.
REMARQUE
L'utilisation
d'une
soupape
recommandée pour les chauffages par surfaces et pour un débit
d'eau de chauffage max. de 1,3 m³/h. Le non-respect de cette remarque
peut entraîner des défauts de fonctionnement de l'installation.
Protection antigel
Pour les installations de pompe à chaleur sur lesquelles l'ab-
sence de gel ne peut pas être garantie, une possibilité de vi-

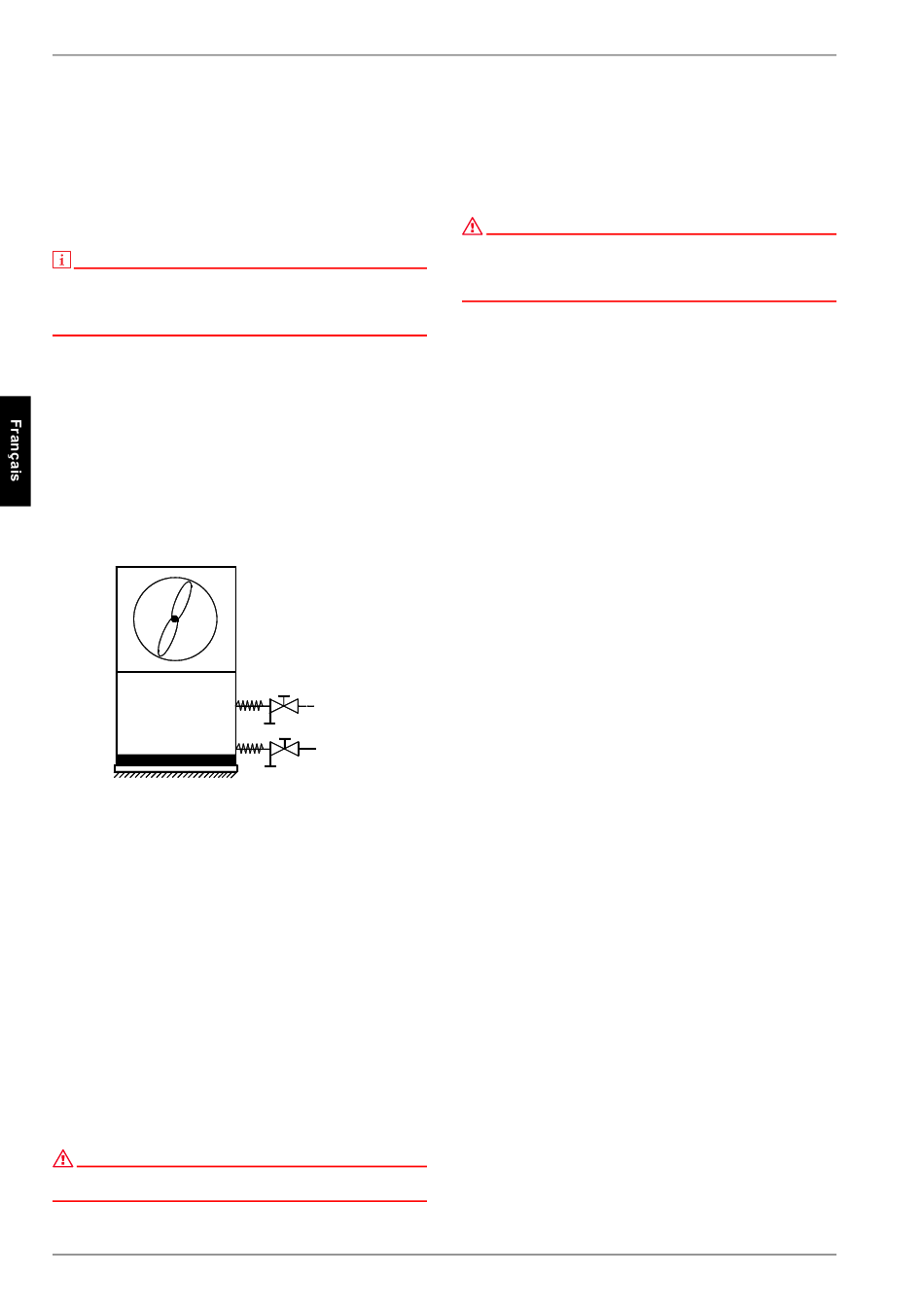

dange (voir schéma) devrait être prévue. La fonction de protec-
tion antigel du gestionnaire de pompe à chaleur est activée dès
que le gestionnaire de pompe à chaleur et les circulateurs de
chauffage sont prêts à fonctionner. L'installation doit être vidan-
gée en cas de mise hors service de la pompe à chaleur ou de
coupure de courant. Pour des installations de pompe à chaleur
qui pourraient être victimes de pannes de courant non décela-
bles (maison de vacances), le circuit de chauffage doit fonction-
ner avec une protection antigel appropriée.
6.4 Branchements électriques
Le raccordement de puissance de la pompe à chaleur s'effectue
par un câble 4 fils disponible dans le commerce.
Le câble doit être mis à disposition par le client et la section du
conducteur doit être choisie en fonction de la consommation de
puissance de la pompe à chaleur (voir annexe Informations sur
les appareils) et selon les prescriptions VDE, EN et VNB (exploi-
tant réseau) concernées.
Pour l'alimentation en puissance de la pompe à chaleur, prévoir
un débranchement de tous les pôles avec au moins 3 mm
d'écartement d'ouverture de contact (par ex. sur le contacteur de
blocage de la société d'électricité ou sur le contacteur de puis-
sance), ainsi qu'un coupe-circuit automatique tripolaire, avec dé-
clenchement simultané de tous les conducteurs extérieurs (in-
tensité de déclenchement conforme aux informations sur les
appareils). Lors du raccordement, garantir la rotation à droite du
champ magnétique de l'alimentation de charge.
Ordre des phases : L1, L2, L3.
ATTENTION !
Garantir la rotation à droite du champ magnétique : le compresseur peut
être endommagé si le sens de rotation est le mauvais.
FR-6
différentielle
est
uniquement
452163.66.04 · FD 9301
La tension de commande est amenée via le gestionnaire de
pompe à chaleur.
L'alimentation en courant du gestionnaire de pompe à chaleur
avec 230 V AC-50 Hz s'effectue conformément aux instructions
de service se rapportant au régulateur (protection par fusibles
16 A).
ATTENTION !
La ligne de commande est un accessoire nécessaire au fonctionnement
des pompes à chaleur air/eau installées à l'extérieur. Les lignes de
commande et de puissance doivent être posées séparément. Toute
prolongation de la ligne de commande par le client est interdite.
La ligne de commande (non fournie) est reliée à l'aide des deux
connecteurs rectangulaires au gestionnaire de pompe à chaleur.
Dans la pompe à chaleur, utiliser le connecteur se trouvant direc-
tement sur le socle de l'appareil à proximité immédiate du trou de
passage pour câbles à travers le sol. Des instructions plus préci-
ses se trouvent dans les instructions d'utilisation du gestionnaire
de pompe à chaleur.
Pour des informations plus détaillées, voir schémas électriques
en annexe.
7
Mise en service
7.1 Généralités
Pour garantir une mise en service en règle, cette dernière doit
être effectuée par un service après-vente agréé par le construc-
teur. Une garantie supplémentaire est ainsi associée sous certai-
nes conditions (voir garantie).
7.2 Préparation
Avant la mise en service, il est impératif de procéder aux vérifica-
tions suivantes :
tous les raccordements de la pompe à chaleur doivent être
réalisés comme décrit au chapitre 6.
dans les circuits de chauffage, tous les clapets susceptibles
de perturber l'écoulement correct de l'eau de chauffage doi-
vent être ouverts.
les voies d'aspiration et d'évacuation de l'air doivent être dé-
gagées.
le sens de rotation du ventilateur doit correspondre à la di-
rection de la flèche.
les réglages du gestionnaire de pompe à chaleur doivent
être adaptés à l'installation de chauffage conformément aux
instructions de service.
l'écoulement des condensats doit être assuré.
