INSTALLATION (IN-DASH MOUNTING)

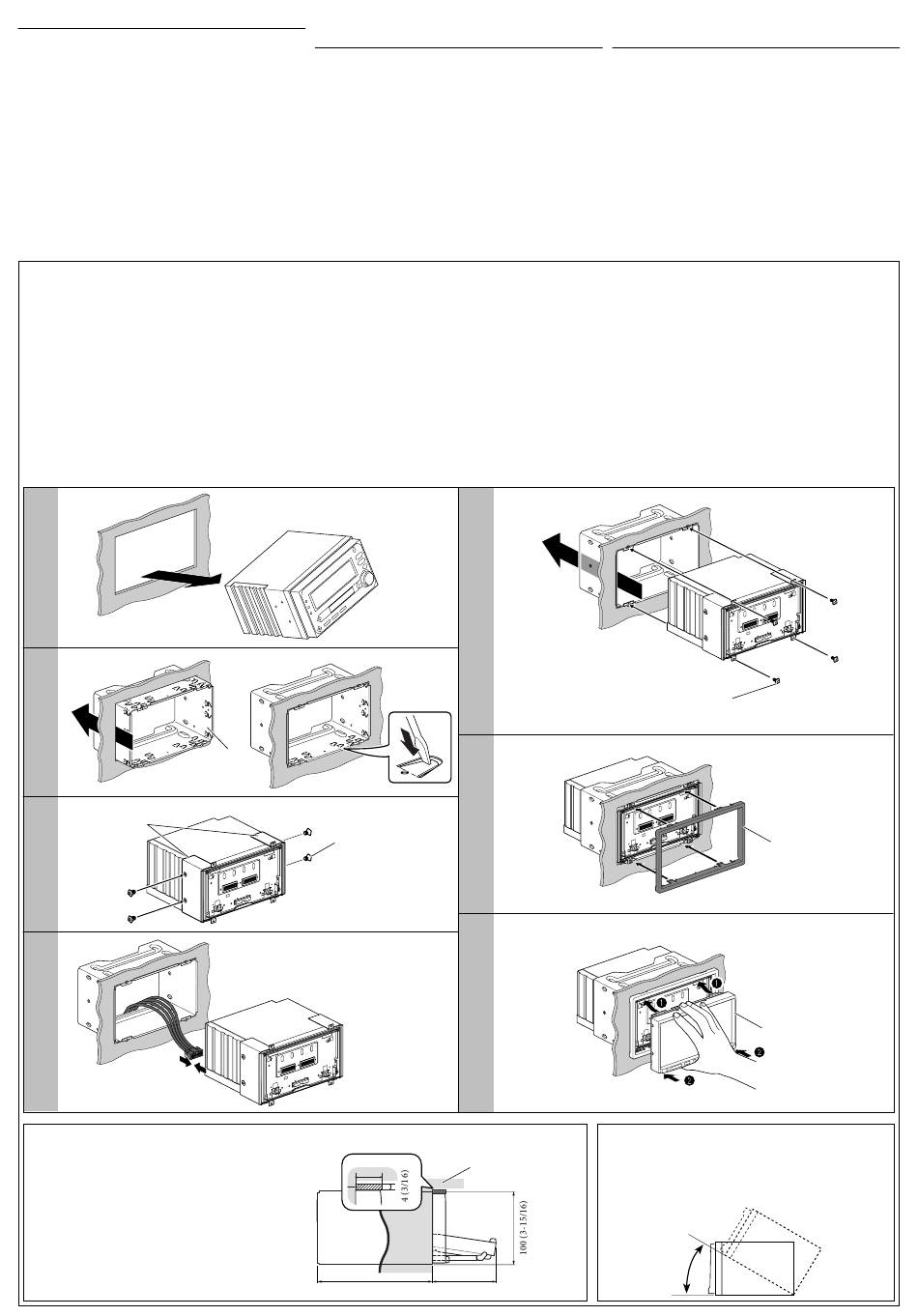

The following illustration shows a typical installation. However, you
should make adjustments corresponding to your specific car. If you
have any questions or require information regarding installation kits,
consult your JVC car audio dealer or a company supplying kits.
• If you are not sure how to install this unit correctly, have it installed
by a qualified technician.
Before installing the unit
• When mounting the unit, be sure to use the screws provided, as
instructed. If other screws are used, parts could become loose or
damaged.
• When tightening screws or bolts, be careful not to pinch any
connection cord.
• Make sure not to block the fan on the rear to maintain proper
ventilation when installing the unit.
1
Remove the audio system originally installed in the car, together
with its mounting brackets.
• Be sure to keep all the screws and parts removed from your car
for future use.
2
Install the sleeve in the dashboard of the car.
3
Attach the brackets to the main unit.
• Make sure to use the supplied flat head screws (M5 x 8 mm/M5
x 3/8"). If longer screws are used, they could damage the unit.
4
Do the required electrical connections.
• See pages 3-6.
5
Install the main unit in the sleeve.
6
Attach the trim plate.
7
Attach the monitor panel.
1
2
Brackets
3
Ménsulas
Supports
4
Required space for installation and the monitor
ejection
Espacio requerido para la instalación y la expulsión
del monitor
Espace nécessaire pour l'installation et l'éjection du
moniteur
INSTALACION (MONTAJE EN EL TABLERO DE
INSTRUMENTOS)
La siguiente ilustración muestra una instalación típica. Sin embargo
usted deberá efectuar los ajustes correspondientes a su automóvil.
Si tiene alguna pregunta o necesita información acerca de las
herramientas para instalación, consulte con su concesionario de
JVC de equipos de audio para automóviles o a una compañía que
suministra tales herramientas.
• Si no está seguro de poder instalar la unidad correctamente, déjela
en manos de un técnico cualificado.
Antes de instalar la unidad
• Al instalar la unidad, asegúrese de usar los tornillos suministrados,
de acuerdo con las instrucciones. Si emplea otros tipos de tornillos,
corre el riesgo de que las piezas se aflojen o se dañen.
• Al apretar los tornillos o los pernos, asegúrese de que ningún cable
de conexión quede pillado.
• Al efectuar la instalación, asegúrese de no bloquear el ventilador del
panel trasero a fin de mantener una ventilación correcta.
1
Desmonte el sistema de audio instalado originalmente en el
coche, junto con los ménsulas de montaje.
• Asegúrese de guardar todos los tornillos y piezas quitados de su
vehículo para poderlos usar en el futuro.
2
Instale la cubierta en el cubretablero del automóvil.
3
Fije los ménsulas a la unidad principal.
• Asegúrese de usar los tornillos de cabeza plana suministrados
(M5 × 8 mm/M5 x 3/8 pulgada). El uso de tornillos más largos
producir daños a la unidad.
4
Realice todas las conexiones eléctricas necesarias.
• Consulte las páginas 3-6.
5
Coloque la unidad principal en la cubierta.
6
Fije la placa de guarnición.
7
Fije el panel del monitor.
Sleeve
Cubierta
Manchon
Flat head screws
(M5 x 8 mm/M5 x 3/8")
Tornillos de cabeza plana
(M5 x 8 mm/M5 x 3/8
pulgada)
Vis à tête plate
(M5 x 8 mm/M5 x 3/8
pouces)
20 (13/16)
Unit: mm (inch)
Unidad: mm (pulgada)
Unité: mm (pouces)
160 (6-5/16)
INSTALLATION (MONTAGEDANS LE TABLEAU DE
BORD)
L'illustration suivante est un exemple d'installation typique.
Cependant, vous devez faire les ajustements correspondant à votre
voiture. Si vous avez des questions ou avez besoin d'information sur des
kits d'installation, consulter votre revendeur d'autoradios JVC ou une
compagnie d'approvisionnement.
• Si vous n'êtes pas sûr de pouvoir installer l'appareil correctement,
Avant d'installer l'appareil
• Lors du montage de l'appareil, assurez-vous d'utiliser les vis fournies,
• Lorsque vous serrez des vis ou des boulons, faites attention de ne pas
• Assurez-vous de ne pas bloquer le ventilateur sur le panneau arrière
1
2
3
4
5
6
7
5
Round head screws (M2.6 x 3 mm/M2.6 x 1/8")
(M2,6 x 3 mm/M2,6 x 1/8 pulgada)
Vis à tête ronde (M2,6 x 3 mm/M2,6 x 1/8 pouces)
6
7
Install the unit at an angle of less than 30˚, taking it into account that
the monitor would eject when in use.
Dashboard
Instale la unidad a un ángulo de menos de 30°, teniendo en cuenta
Tablero
que el monitor debe extraerse para su uso.
Tableau de bord
Installez l'appareil avec un angle de moins de 30°, en tenant compte
du fait que le moniteur doit être déployé lors de son utilisation.
91.3 (3-5/8)
2
faite-le installer par un technicien qualifié.
de la façon indiquée. Si vous utilisez d'autres vis, certaines pièces
peuvent être perdues ou endommagées.
pincer un cordon de connexion.
lors de l'installation afin de permettre une ventilation correcte.
Retirez le système audio d'origine installé dans la voiture en même
temps que les supports de montage.
• Assurez-vous de conserver toutes les vis et pièces détachées de
votre voiture pour une utilisation dans le future.
Installez le manchon dans le tableau de bord de la voiture.
Attachez les supports à l'appareil principal.
• Assurez-vous d'utiliser les vis à tête plate fournis —(M5 × 8
mm/M5 x 3/8 pouces). Vous risquez d'endommager l'appareil si
vous utilisez des vis plus longues.
Réalisez les connexions électriques requises.
• Référez-vous aux pages 3-6.
Installez l'appareil principal dans le manchon.
Fixez la plaque d'assemblage.
Attachez le panneau du moniteur.
Tornillos de cabeza esférica
Trim plate
Placa de guarnición
Plaque d'assemblage
Monitor panel
Panel del monitor
Panneau du moniteur
30˚
