INSTRUCTIONS D'INSTALLATION
Pour l'ensemble d'encastrement du
Sharp Carousel
®
Modèles RK94S27F ou RK94S30F
S = INOXYDABLE
CET ENSEMBLE EST APPROUVÉ POUR PERMETTRE À CERTAINS
FOURS À MICRO-ONDES
D'UN FOUR ENCASTRÉ
MANUEL D'UTILISATION POUR CONNAÎTRE LES APPLICATIONS
D'ENCASTRATION APPROUVÉES.

IMPORTANT:

Cet ensemble d'encastrement est conçu pour et approuvé
uniquement pour les fours micro-ondes Sharp spécifiant
l'ensemble d'encastrement RK94S27F ou RK94S30F.
Reportez-vous au Manuel d'utilisation pour connaître les
modèles approuvés.
NOTES IMPORTANTES POUR L'INSTALLATEUR
• VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS
AVANT DE COMMENCER L'INSTALLATION.
• Observez tous les codes et ordonnances applicables
ainsi que les instructions de sécurité.
• Assurez-vous de laisser ces instructions au client.
• Assurez-vous de DÉBRANCHER LA FICHE du four à
micro-ondes de la prise électrique avant l'installation de
l'ensemble d'encastrement. Retirez le plateau rotatif de la
cavité du four.
• Une précaution particulière devrait être prise lors de la
manipulation et de l'installation de cet ensemble afin
d'éviter toute blessure, puisque celui-ci contient des
pièces de métal.

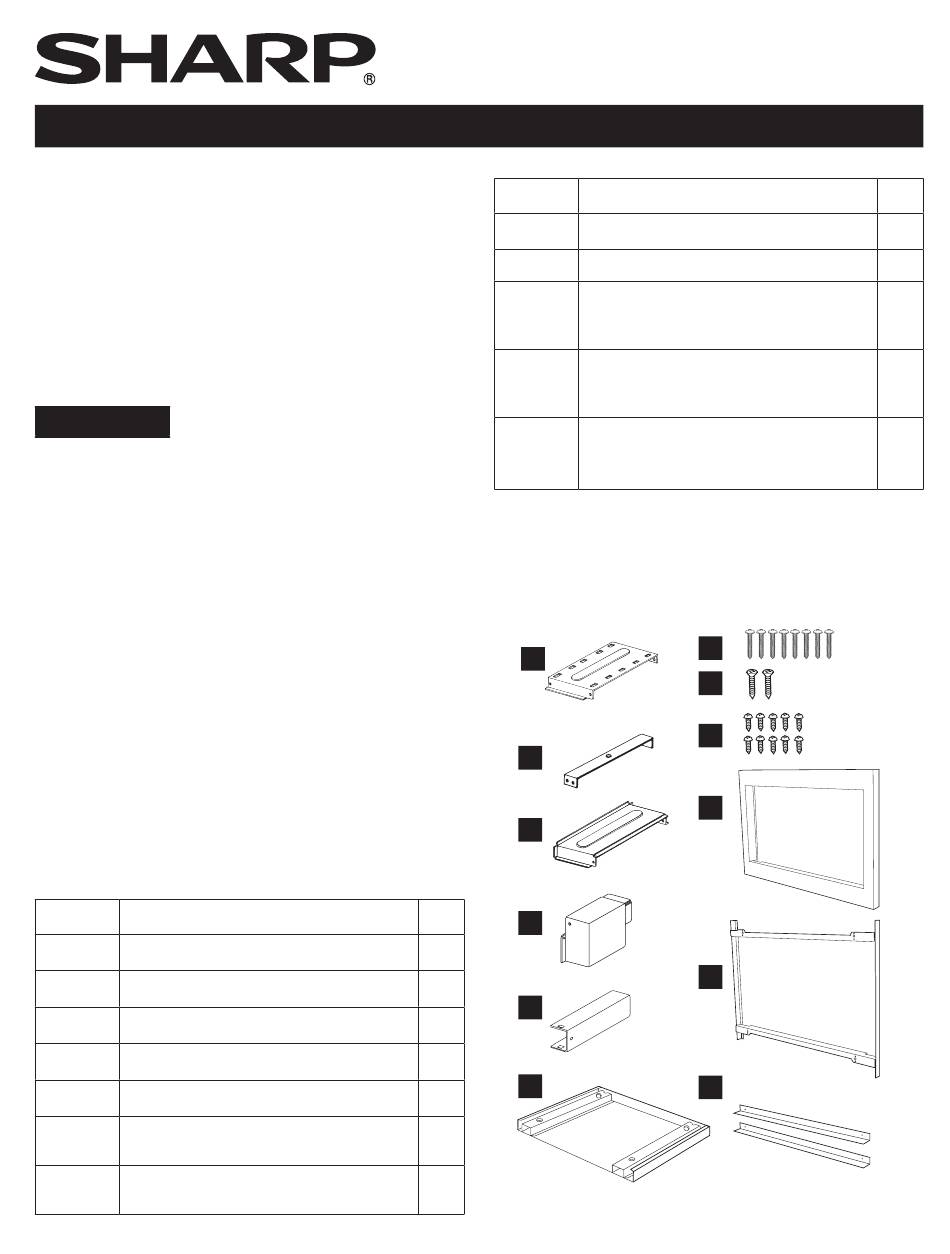

ARTICLE NOMS DES PIÈCES
A CONDUIT (A)-1 : PDUC-0259WRW0
B CONDUIT (A)-2 : PDUC-B127MRP0
C CONDUIT (A)-3 : PDUC-A734WRW0
D CONDUIT (B) : PDUC-0260WRW0
E CONDUIT (C ): PDUC-A274WRW0
ASSEMBLAGE DU CONDUIT
F
INFÉRIEUR : FDUC-B099MRK1A
VIS À TÔLE À TÊTE CYLINDRIQUE
G
M3,9-16MM, ZINC : XOPS740P16000
D'ÊTRE INSTALLÉS AU-DESSUS
ÉLECTRIQUE. REPORTEZ-VOUS AU
ARTICLE
H VIS À BOIS : XTSS740P20000
I VIS D'ARMOIRE : XOTS740P12000
CADRE AVANT
J RK94S27F : FDECAB229MRK0
RK94S30F : FDECAB227MRK0
CADRE ARRIÈRE
K RK94S27F : FDECAB255MRK0
RK94S30F : FDECAB226MRK0
DÉFLECTEUR D'AIR
L RK94S27F : PREF-B038MRP0
RK94S30F : PREF-B039MRP0
Vérifiez la liste de pièces lors du déballage.
REMARQUE : Le (J) CADRE AVANT et le (K) CADRE ARRIÈRE
sont expédiés en étant attachés ensemble. Détachez-les
avant l'installation.
A
B
C
QTÉ
D
1
1
E
1
1
F
1
1
8
F 1
NOMS DES PIÈCES
G
H
DUCT (A)-1
CONDUIT (A)-1
I
CONDUIT (A)-2 DUCT (A)-2
J
DUCT (A)-3
CONDUIT (A)-3
DUCT (B)
CONDUIT (B)
K
CONDUIT (C) DUCT (C)
L
QTÉ
2
10
1
1
2
