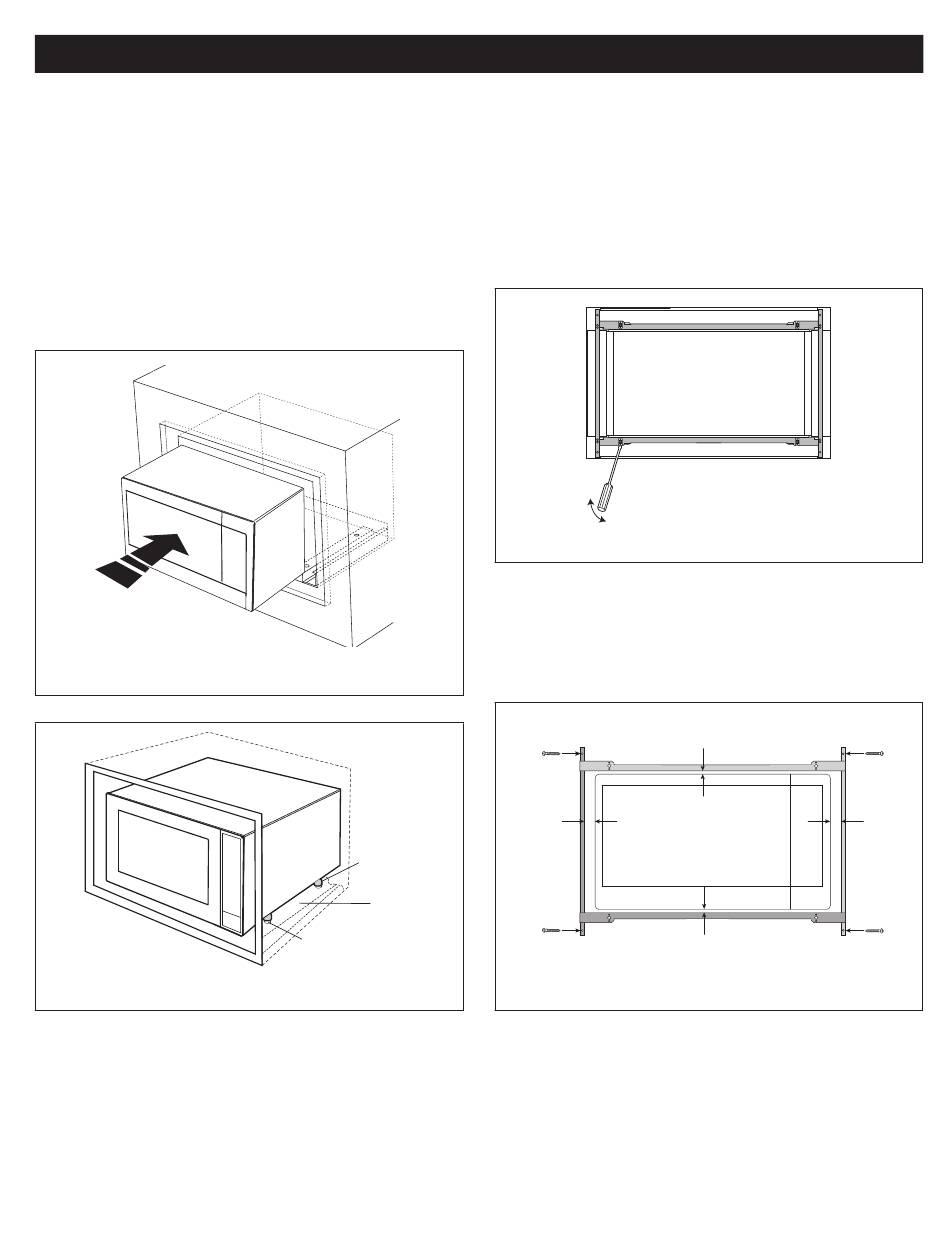

INSTRUCTIONS D'INSTALLATION POUR L'ENCASTREMENT
ÉTAPE 4 – INSTALLATION DU CADRE
A. Placez le four adjacent au mur ou à l'ouverture de
l'armoire. Branchez le cordon d'alimentation dans la prise
de courant électrique.
B. Glissez soigneusement le four assemblé dans l'ouverture
préparée. Glissez le four sur l'assemblage du conduit
d'échappement. Consultez la Figure 8. Évitez de pincer
le cordon entre le four et le mur. Ajustez la position du
four afin que la patte du four entre dans les cavités de
l'assemblage du conduit d'échappement et que la porte
s'ouvre adéquatement. Consultez la schéma 9.
Screw D
Screw D
SCHÉMA 8
Foot
Patte
Exhaust
Assemblage
duct
du conduit
d'échappement
assembly
Duct recess
Cavité du conduit
SCHÉMA 9
C. DÉSASSEMBLAGE : Le CADRE AVANT et le CADRE
ARRIÈRE sont déjà assemblés avec des pivots à rotule
insérés dans les récepteurs. Séparez le CADRE AVANT
du CADRE ARRIÈRE. Placez l'assemblage vers le bas sur
une surface protégée. À l'emplacement du pivot à rotule,
insérez le tournevis à tête plate entre le CADRE AVANT et
le CADRE ARRIÈRE et effectuez un mouvement de levier
pour désengager le pivot à rotule du récepteur. Répétez à
chaque coin. Consultez la schéma 10.
D. INSTALLATION DU CADRE ARRIÈRE : Positionnez le
CADRE ARRIÈRE à un espace égal entre le bas et les
côtés. Marquez les 4 trous des taquets d'installation en
bois, marquez à l'aide d'un poinçon et prépercez à l'aide
1
d'une mèche de
⁄
16
(G). Consultez la schéma 11.
Trous de fixation
Mounting holes
Screw G
Vis G
Equal gap
Dégagement égal
side to side
des deux côtés
Screw G
Vis G
Trous de fixation
Mounting holes
F 7
SCHÉMA 10
po. Fixez le cadre à l'aide des 4 VIS
Trous de fixation
Mounting holes
Dégagement égal sur le
Equal gap top, bottom
haut et le bas
Mounting holes
Trous de fixation
SCHÉMA 11
Screw G
Vis G
Vis G
Screw G
