INSTALLATION INSTRUCTIONS
Sharp Convection Microwave Drawer & SuperSteam+ Pedestal
Model SKCD24U0GS
For use with models SMD2499FS and SSC2489DS.
IMPORTANT NOTES TO THE INSTALLER
• PLEASE READ THESE INSTRUCTIONS THOROUGHLY BEFORE BEGINNING INSTALLATION.
• Observe all governing codes, ordinances, and safety instructions.
• Refer to these specific models' installation instructions for more information on placement.
• Be sure to leave these instructions with the consumer.
• Remove all packing material before beginning the installation.
NOTE:
This installation process requires two people. Please ensure you have another person to help lift and install the unit.
WARNING:
Follow all of the steps provided in this installation. Improperly securing or installing the unit can lead to possible injury or
damage to the unit.

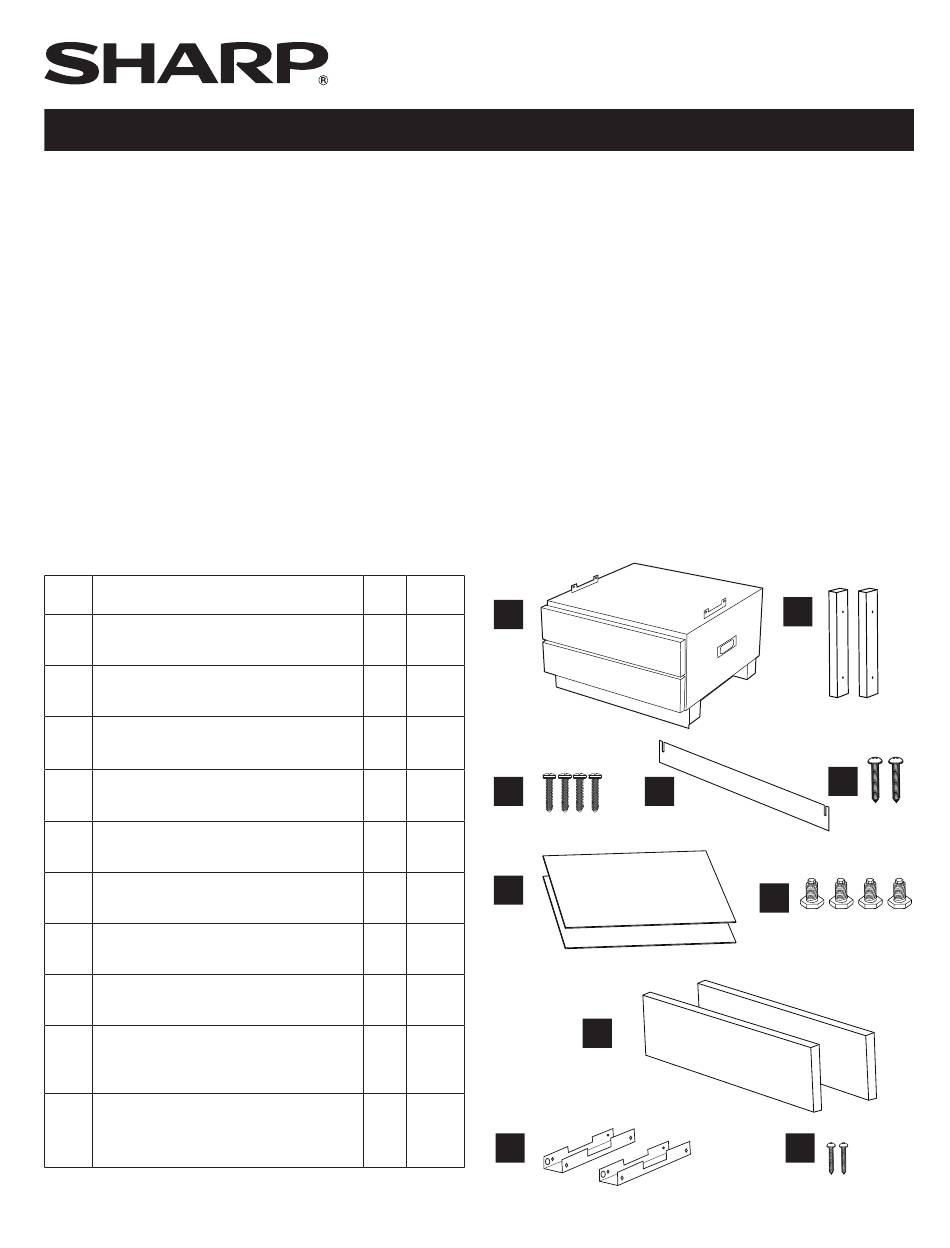

ITEM
PART NAME
UTC PEDESTAL
A
DPED-B002MRK0
MOUNTING CLEATS
B
SPAK-B128MRE0
MOUNTING CLEAT SCREWS
C
XMSS742P38000
TOE KICK
D
GCOVHB087MRT0
TOE KICK SCREWS
E
XUPS840P12X00
DRAWER MATS
F
PCOV-B009MRE0A
SCREW LEVELING
G
GLEGPB006MRE0
DRAWER DECORATION
H
HDECAC157MRP0
SUPERSTEAM OVEN
I
CONVERSION BRACKET
LANGTB464MRP0
SUPERSTEAM OVEN
J
CONVERSION BRACKET SCREWS
LX-BZA148WREZ
Items B-J are available for ordering.
PRICE
QTY
CODE
A
1
N/A
2
AK
4
AA
C
1
AT
2
AA
F
2
AN
4
AC
2
BB
2
AP
2
AA
I
1
D
G
H
B
E
J
E
