INSTALLATION INSTRUCTIONS
For Sharp Carousel
Models RK94S27F or RK94S30F
S = STAINLESS
THIS KIT IS UL APPROVED TO ALLOW CERTAIN MICROWAVE
OVENS TO BE INSTALLED ABOVE ANY ELECTRIC WALL OVEN.
PLEASE SEE THE OPERATION MANUAL REGARDING APPROVED
BUILT-IN APPLICATIONS.
IMPORTANT:
This Built-in Kit is designed for and approved only for those
Sharp Microwave Ovens specifying Built-In Kit RK94S27F or
RK94S30F. Refer to Operation Manual for approved models.
IMPORTANT NOTES TO THE INSTALLER
• PLEASE READ THESE INSTRUCTIONS THOROUGHLY
BEFORE BEGINNING INSTALLATION.
• Observe all governing codes, ordinances, and safety
instructions.
• Be sure to leave these instructions with the consumer.
• Be sure to DISCONNECT THE PLUG of the microwave
oven from the electrical outlet before installing the Built-in
Kit. Remove the Carousel turntable from the oven cavity.
• Because the kit includes metal parts, due caution should
be used in handling and installation to avoid the possibility
of injury.
ITEM
PART NAME
A
DUCT (A)-1: PDUC-0259WRW0
B
DUCT (A)-2: PDUC-B127MRP0
C
DUCT (A)-3: PDUC-A734WRW0
D
DUCT (B): PDUC-0260WRW0
E
DUCT (C): PDUC-A274WRW0
BOTTOM DUCT ASSEMBLY:
F
FDUC-B099MRK1A
M3.9-16MM PAN HEAD TAPPING
G
SCREW, ZINC: XOPS740P16000
H
WOOD SCREW: XTSS740P20000
I
CABINET SCREW: XOTS740P12000
Built-in Kit
®
QTY
ITEM
FRONT FRAME
J
RK94S27F: FDECAB229MRK0
RK94S30F: FDECAB227MRK0
BACK FRAME
K
RK94S27F: FDECAB255MRK0
RK94S30F: FDECAB226MRK0
AIR DEFLECTOR
L
RK94S27F: PREF-B038MRP0
RK94S30F: PREF-B039MRP0

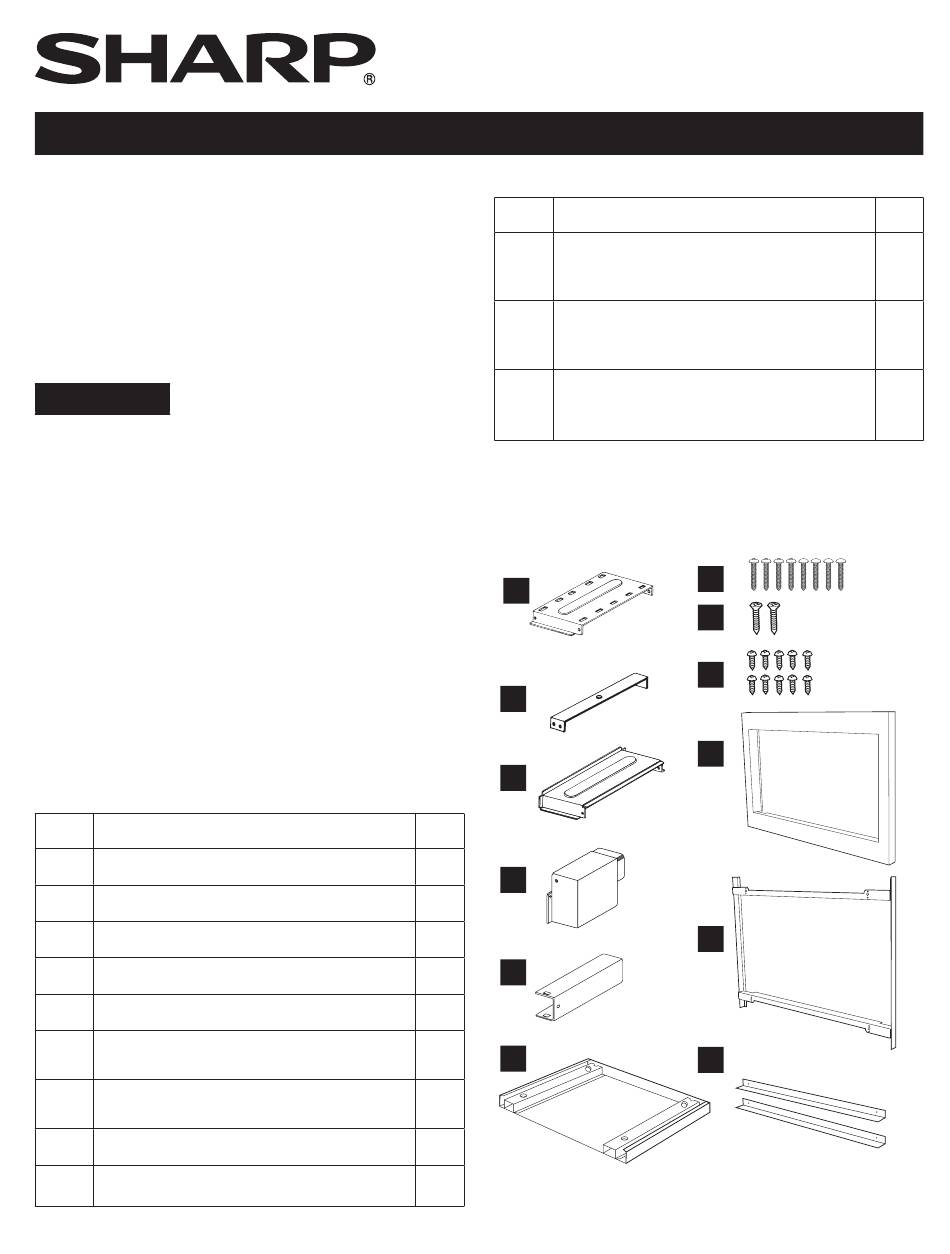

Check list for parts when unpacking.
NOTE: (J) FRONT FRAME and (K) BACK FRAME are shipped
attached. Snap apart before installation.
A
DUCT (A)-1
B
DUCT (A)-2
C
DUCT (A)-3
1
D
1
DUCT (B)
1
E
1
DUCT (C)
1
1
F
8
2
10
E 1
PART NAME
G
H
I
J
K
L
QTY
1
1
2
