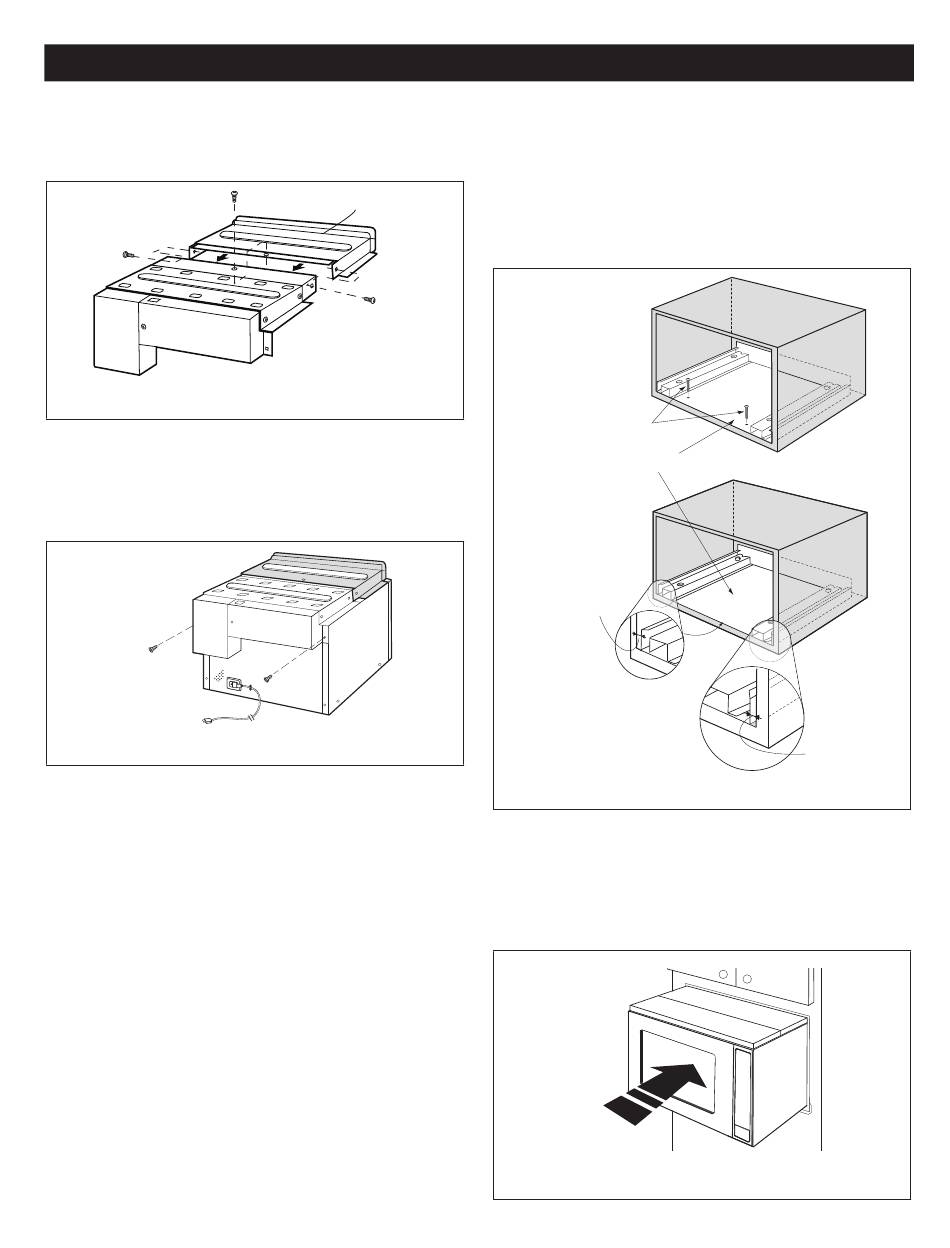

INSTRUCTIONS D'INSTALLATION STANDARD
D. Placer le CONDUIT (A)-3 au dessus du four et l'insérer
dans le CONDUIT (A)-2. F ixer le CONDUIT (A)-3 à l'aide
de trois VIS (I) fournies. Voir schéma 5.
VIS (I)
VIS (I)
SCHÉMA 5
E. Retirer la VIS des coins supérieurs droit et gauche à
l'arrière du four. Placer l'ensemble conduit au-dessus de
l'appareil comme illustré et fixer l'ensemble conduit sur le
four à l'aide des deux vis qui viennent d'être retirées. Voir
schéma 5A.
VIS
SCHÉMA 5A
CONDUIT (A)-3
VIS (I)
CONDUIT (A)-2
VIS
ÉTAPE 3 - INSTALLATION DE LA SURFACE
A. ASSEMBLAGE DU CONDUIT INFÉRIEUR Placer le
conduit inférieur au centre de l'ouverture de sorte que
l'écart « A » soit égal à l'écart « B ». Lorsque l'assemblage
du conduit inférieur est placé correctement, le rebord
avant du conduit sera aligné avec le devant de l'armoire.
Fixer à l'aide des 2 VIS (H). Voir schéma 6.
VIS (H)
ASSEMBLAGE DU CONDUIT INFÉRIEUR
ÉCART « A »
REMARQUE :
CENTRER
L'ASSEMBLAGE
DU CONDUIT
INFÉRIEUR DANS
L'OUVERTURE
DÉTAIL A
B. INSTALLATION DANS L'ARMOIRE : Placer le four près
de l'ouverture du mur ou de l'armoire. Brancher le cordon
d'alimentation dans la prise électrique. Guider avec
précaution le four assemblé dans l'ouverture préparée.
Faire glisser le four sur l'assemblage du conduit inférieur.
Voir schéma 7.
F 3
ÉCART « B »
SCHÉMA 6
SCHÉMA 7
