Vue D'ensemble Des Sous-Ensembles; Sous-Ensembles Finefinish 40 - WAGNER FineFinish 40-15 Traduction Du Mode D'emploi Original

ÉDITION 03/2013
MODE D'EMPLOI
11.2

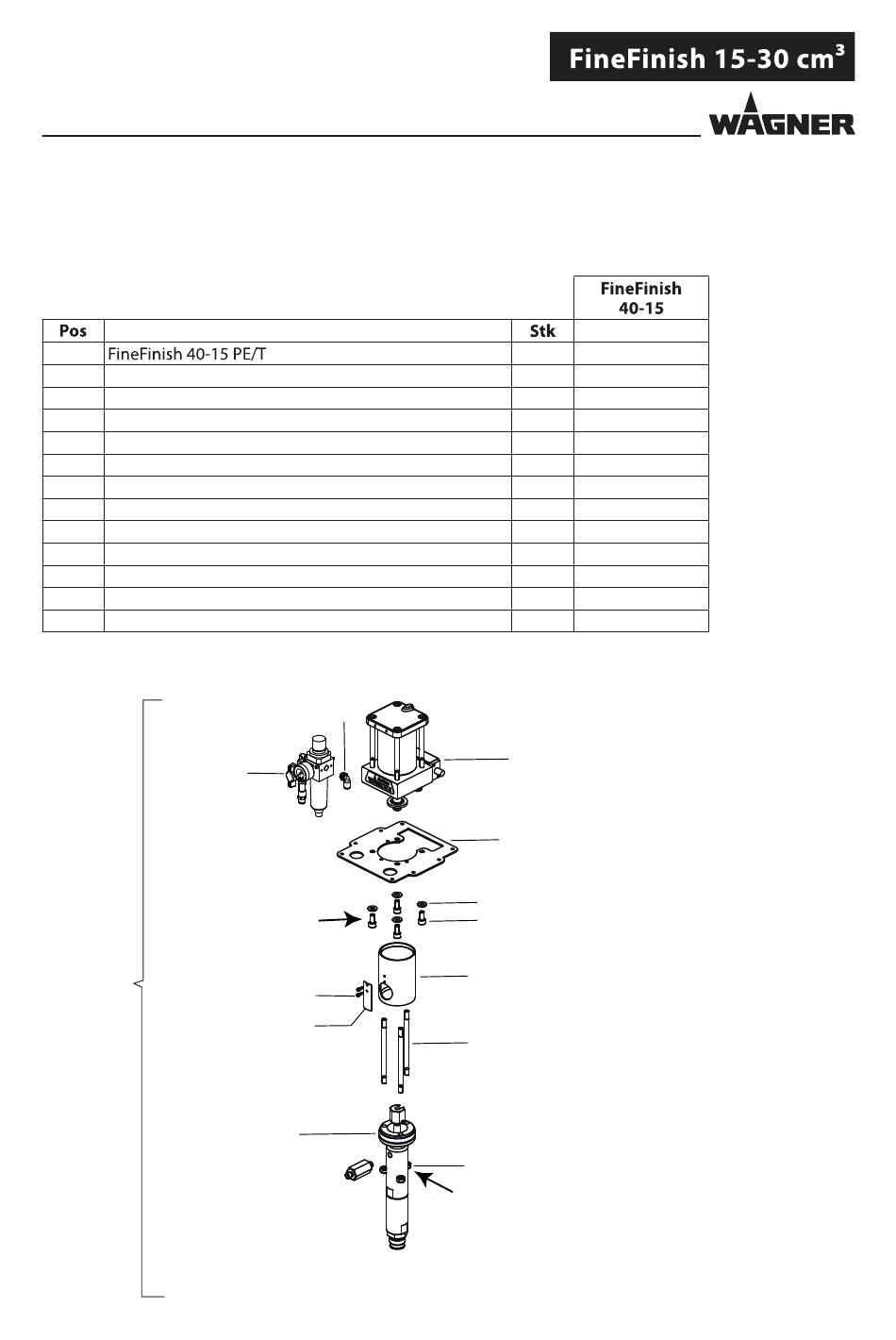

VUE D'ENSEMBLE DES SOUS-ENSEMBLES

11.2.1

SOUS-ENSEMBLES FINEFINISH 40-15

Désignation
1
2 Section du fl uide 15 PE/T EM
3 Moteur pneumatique M80 EM
4 Pièce d'écartement
5 Dispositif de protection pour pièce d'écartement
6 Vis cylindrique à six pans creux
7 Plaque de réception
8 Rondelle
9 Vis cylindrique à six pans creux
10 Écrou hexagonal avec pièce de serrage
11 Tirant
12 Jeu de régulateur d'air Pompe
13 Raccord vissé Équerre 8-1/4
20 Nm; 14.7 lbft
1
B_04135
N° DE RÉFÉRENCE DOC 2310800
13
12
6
5
2
N° de réf.
1 2329450
1 2329635
1 U3B08018060
1 A359.71A
1 E516.71A
2 9900353
1 2332394
4 9920106
4 9900330
3 3055157
3 H115.62
1 T6140.00A
1 9998253
3
7
8
9
4
11
10
30 Nm; 22.1 lbft
48
