Commande d'éclairage
D B
MD
ual rite
de mouvement
Modèle 5411
Caractéristiques
• Allume l'éclairage lorsqu'un mouvement est détecté.
• Éteint automatiquement l'éclairage.
• Photocellule qui maintient l'éclairage éteint pendant
la période de lumière du jour.
• La DEL indique qu'un mouvement a été détecté (jour
ou nuit).

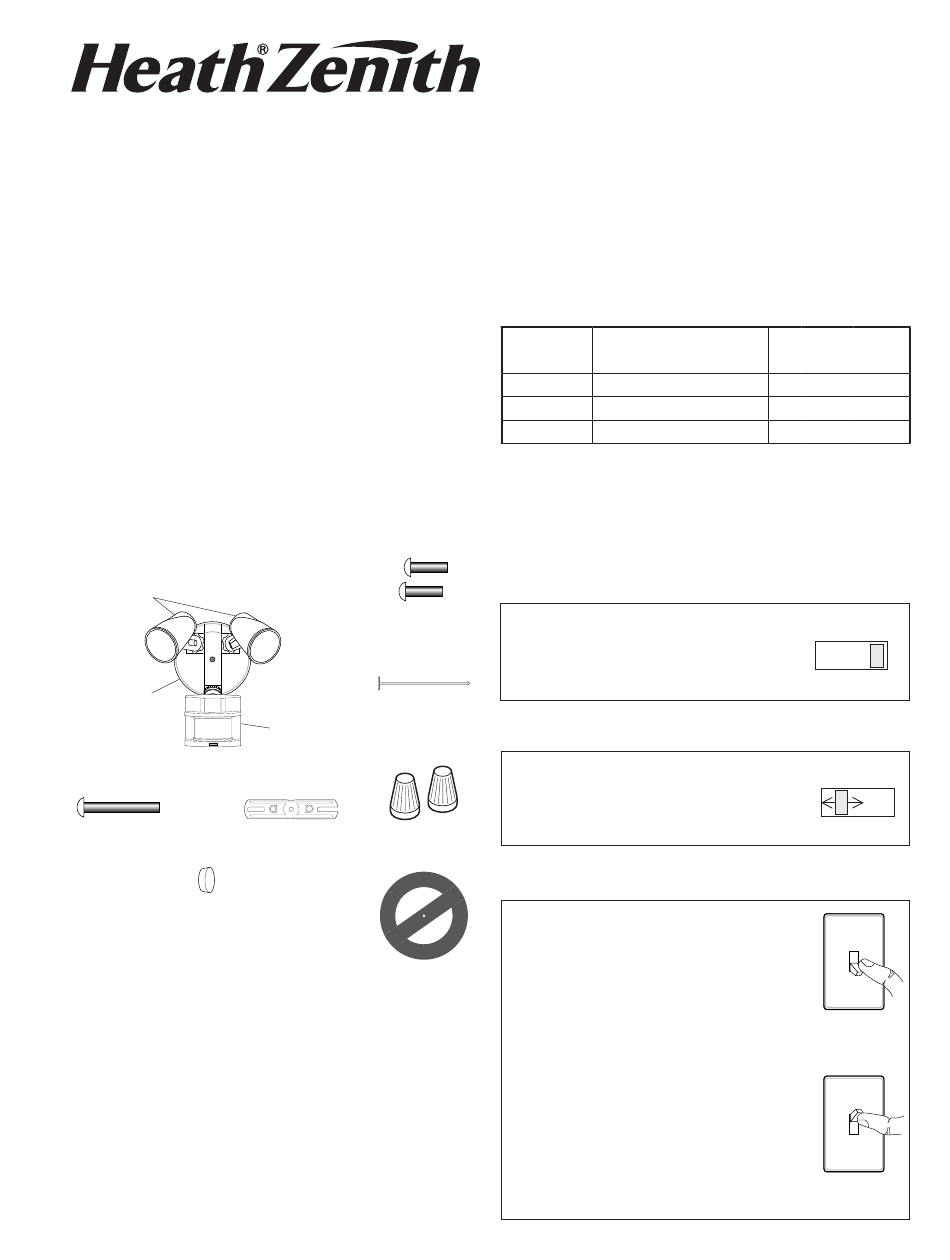

Cet emballage comprend:
Douilles
de lampe
Plaque de
garde
Commande d'éclairage
Vis de
montage
Bouchon de
Caoutchouc
204054-03 © 2015 HeathCo LLC
à détecteur
6 vis incluses
(3 formats)
Crochet en
plastique
Détecteur
2 serre-fils
Bride de
montage
Garniture
de joint
Exigences
• La commande d'éclairage nécessite une alimentation
de 120 V c.a.
• Pour utiliser la priorité manuelle, raccorder la com-
mande à un interrupteur.
• Certains codes de bâtiment locaux peuvent exi-
ger que l'installation soit faite par un électricien
qualifié.
• Ce produit est conçu pour être utilisé avec une boîte
de jonction portant une indication d'utilisation possible
en milieu humide.

FONCTIONNEMENT

Mode: Temps en circuit:
Essai 5 secondes
Auto 1, 5, ou 10 min.
Manuel
Auchoix, amanecer*
* Revient au mode automatique au lever du soleil.
Note: Après mise en circuit, attendre enfiron
1 / minute pour que l'étalonnage du circuit soit
1
2
complété.
Amener en position d'essai (TEST)
l'interrupteur de temps en circuit
(ON-TIME) du bas du détecteur.
AUTOMATIQUE
Amener l'interrupteur de temps en
circuit (ON-TIME) à la position cor-
respondant à 1, 5 ou 10 minutes.
PRIORITÉ MANUELLE
Le mode manuel ne fonctionne
que la nuit parce que la lumière
du jour remet le capteur en
mode AUTO.
Mettre l'interrupteur hors circuit
pendant une seconde, plus en
circuit pour alterner entre les
modes AUTO et MANUEL.
Le mode manuel ne fonctionne
qu'avec l'interrupteur ON-TIME,
aux positions 1, 5 ou 10.
13
En fonction:
Jour
x
ESSAI
ON-TIME
10 5 1 TEST
ON-TIME
10 5 1 TEST
hors circuit pendant
1 seconde, puis ...
... à nouveau
en circuit
204054-03 F
Nuit
x
x
x
