ERMB

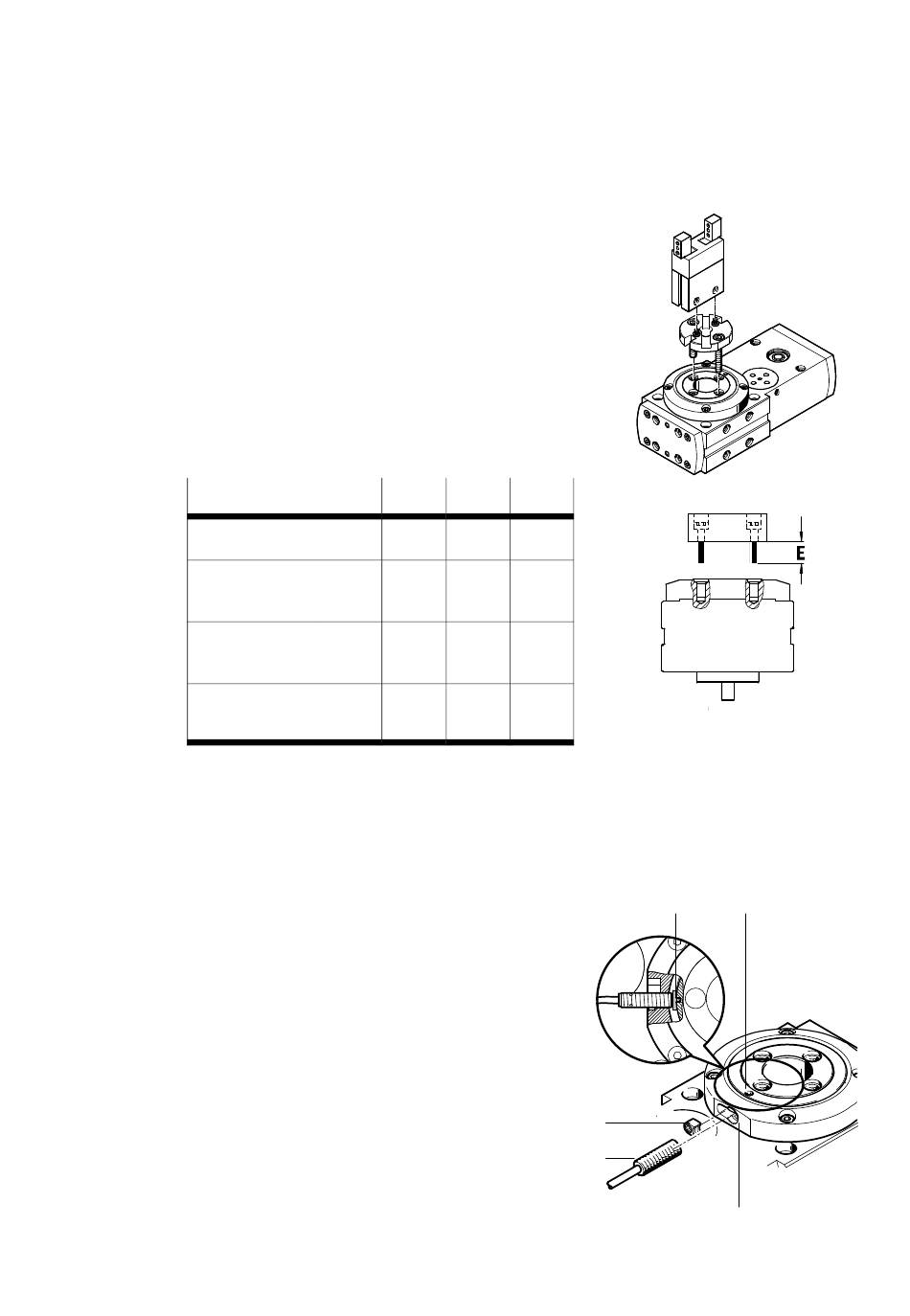

Montage de la charge utile
S
Placez le centre de gravité de la charge
utile le plus possible au centre de l'arbre
de sortie.
S
Fixez la charge utile avec au moins 2 vis
et 2 douilles de centrage (diagonale) ou
bien à l'aide de kits de montage sur l'ar­
bre de sortie.
ERMB-...
Vis
Couple de
serrage
Profondeur de
vissage max. E
Douille de
centrage
Fig. 8
Montage électrique
Pour le montage d'un capteur de proximité inductif comme capteur de référence :
1. Tournez l'arbre de sortie, jusqu'à ce que le
trou de repère (A) atteigne le trou ta­
raudé 6.
2. Glissez l'élément de blocage (C) dans
l'orifice prévu.
3. Tournez le capteur de proximité (D) :
– d'abord dans l'alésage 6, jusqu'à ce
qu'il effleure la came de référence (B)
– ensuite dans le sens inverse d'env.
0,6 tour (o 0,6 mm).
4. Tournez la vis sans tête (ß 2,5) dans l'élé­
ment de blocage (C). Le couple de serrage
est de 0,8 Nm.
Festo ERMB 2018-12a Français
20 25
M4 M6
[Nm] 2,9 9,9
[mm] 9,6 12
[mm] Ø7x3 Ø9x4
Fig. 7
32
M6
9,9
12
Ø9x4
(B)
(C)
(D)
Fig. 9
(A)
6
9
