ERMB

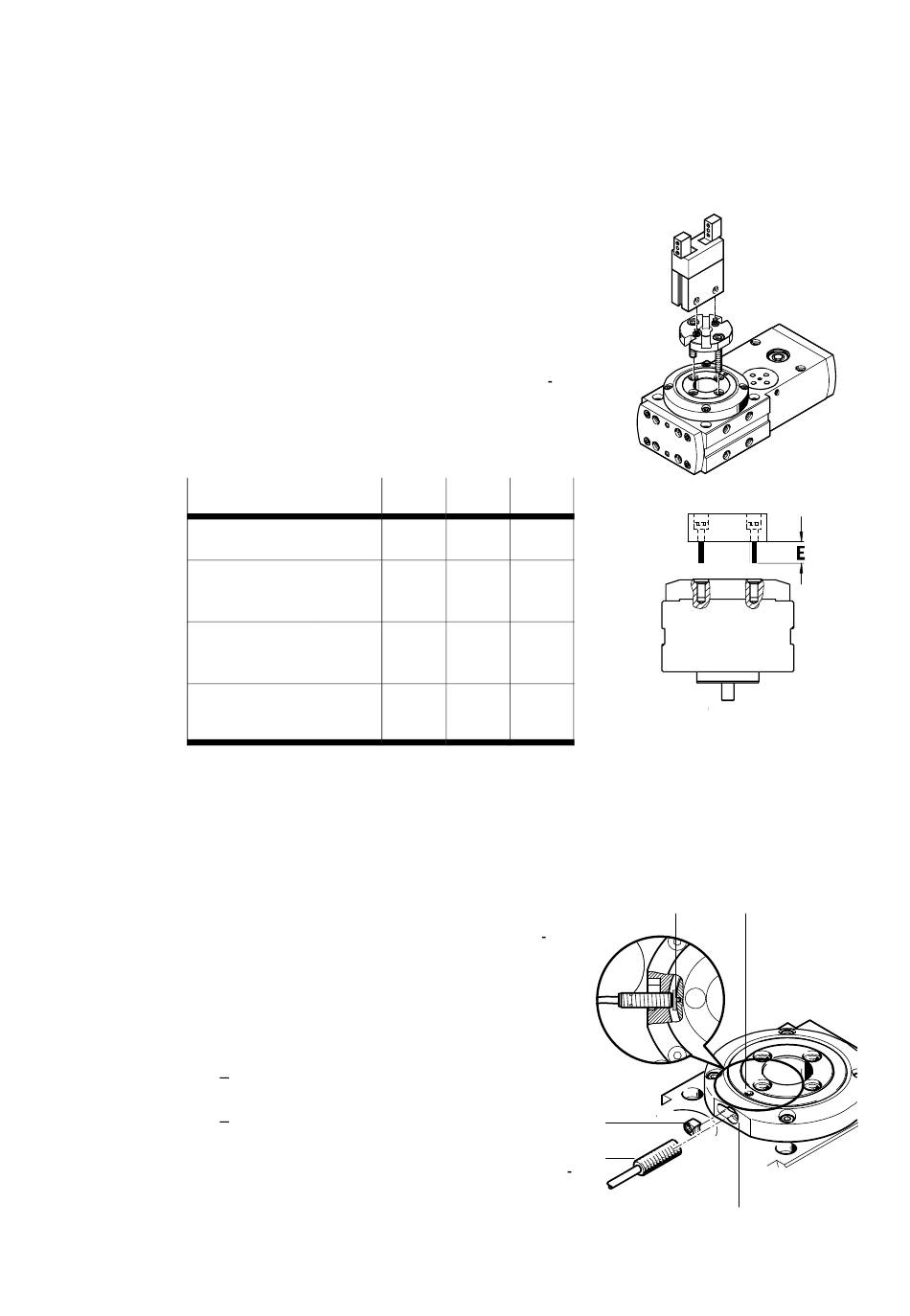

Montage de la charge utile
Placez le centre de gravité de la charge
S
utile le plus possible au centre de l'arbre
de sortie.
Fixez la charge utile avec au moins 2 vis
S
et 2 douilles de centrage (diagonale) ou
bien à l'aide de kits de montage sur l'ar
bre de sortie.
ERMB−...
Vis
Couple de
serrage
Profondeur de
vissage max. E
Douille de
centrage
Fig. 8
Montage électrique
Pour le montage d'un capteur de proximité inductif comme capteur de référence :
1. Tournez l'arbre de sortie, jusqu'à ce que
le trou de repère (A) atteigne le trou ta
raudé 6.
2. Glissez l'élément de blocage (C) dans
l'orifice prévu.
3. Tournez le capteur de proximité (D) :
d'abord dans l'alésage 6, jusqu'à ce
qu'il effleure la came de référence (B)
ensuite dans le sens inverse d'env.
0,6 tour (o 0,6 mm).
4. Tournez la vis sans tête (ß 2,5) dans l'élé
ment de blocage (C). Le couple de serrage
est de 0,8 Nm.
Festo ERMB 0802NH Français
20 25
M4 M6
[Nm] 2,9 9,9
[mm] 9,6 12
[mm] Ø7x3 Ø9x4
Fig. 7
32
M6
9,9
12
Ø9x4
(B)
(C)
(D)
Fig. 9
(A)
6
51
