Vega VEGAPULS 68 Mise En Service page 69

Ʋ Boîtier en aluminium/acier inox
Grandeur d'entrée
Grandeur de mesure

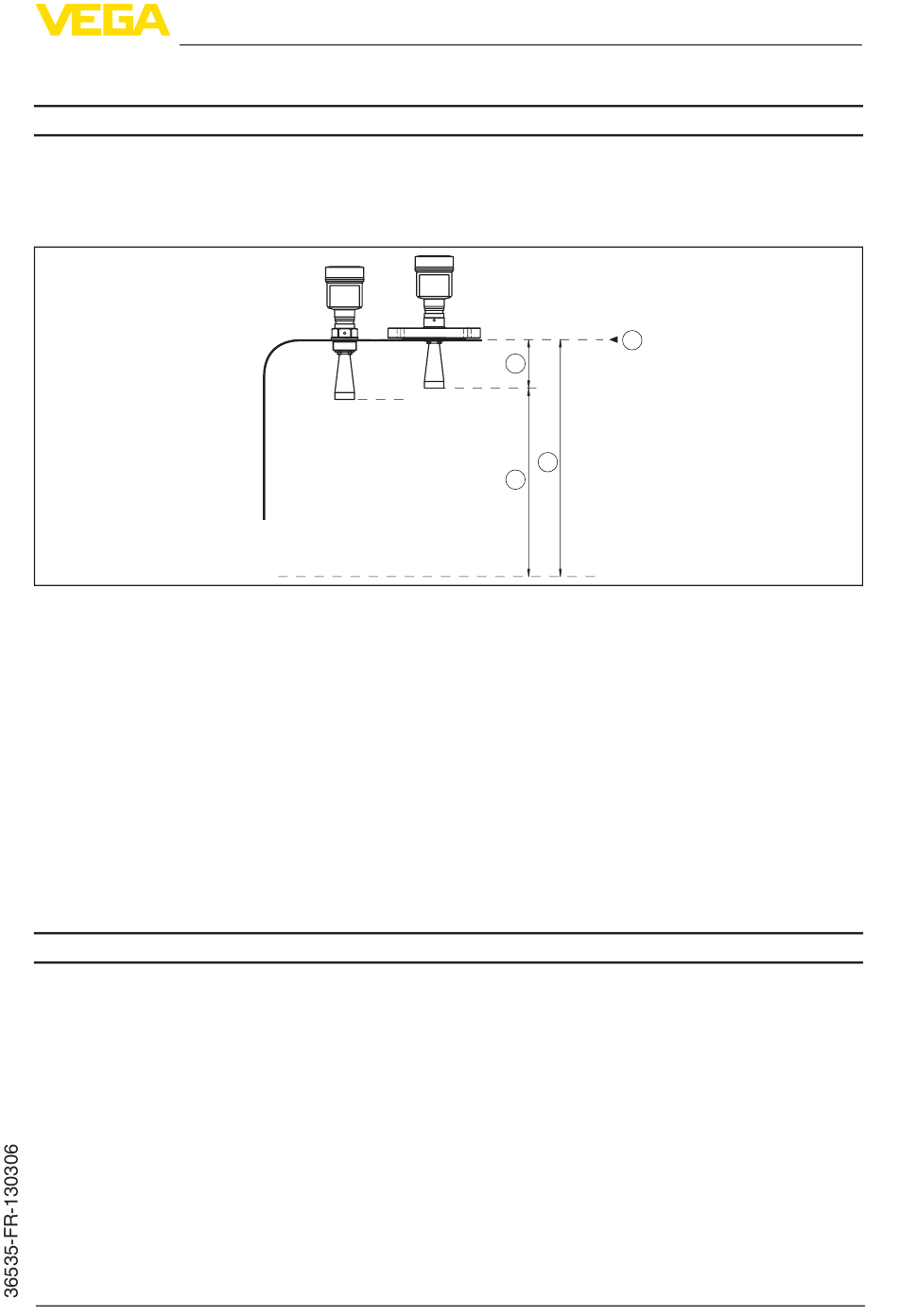

Fig. 53: Données relatives à la grandeur d'entrée
1 Niveau de référence
2 Grandeur de mesure, plage de mesure maxi.
3 Longueur de l'antenne
4 Plage de mesure utile
Plage de mesure maxi.
Plage de mesure recommandée suivant le diamètre de l'antenne
Ʋ ø 40 mm (1.575 in)
Ʋ ø 48 mm (1.89 in)
Ʋ ø 75 mm (2.953 in)
Ʋ ø 95 mm (3.74 in)
Ʋ Antenne parabolique
Grandeur de sortie
Signal de sortie
Spécification HART remplie
Résolution du signal
Signal défaut sortie courant (réglable)
Courant de sortie max.
Courant de démarrage
Charge ohmique
VEGAPULS 68 • 4 ... 20 mA/HART - deux fils
50 Nm (36.88 lbf ft) max.
La grandeur de mesure est la distance entre le raccord
process du capteur et la surface du produit. Le niveau
de référence est la face de joint du six pans ou la face
inférieure de la bride.
3
2
4
75 m (246.1 ft)
jusqu'à 15 m (49.21 ft)
jusqu'à 20 m (65.62 ft)
jusqu'à 40 m (131.2 ft)
jusqu'à 50 m (164 ft)
Jusqu'à 75 m (246.1 ft)
4 ... 20 mA/HART
7.0
0,3 µA
valeur mA inchangée, 20,5 mA, 22 mA, < 3,6 mA
22 mA
≤ 3,6 mA ; ≤ 10 mA pendant 5 ms après la mise en
tension
Voir diagramme des charges sous alimentation
