5 Raccordement à l'alimentation en tension
Compartiment de raccor-
dement
Compartiment de rac-
cordement module de
radiotransmission intégré
PLICSMOBILE
Compartiment électro-
nique
32
1

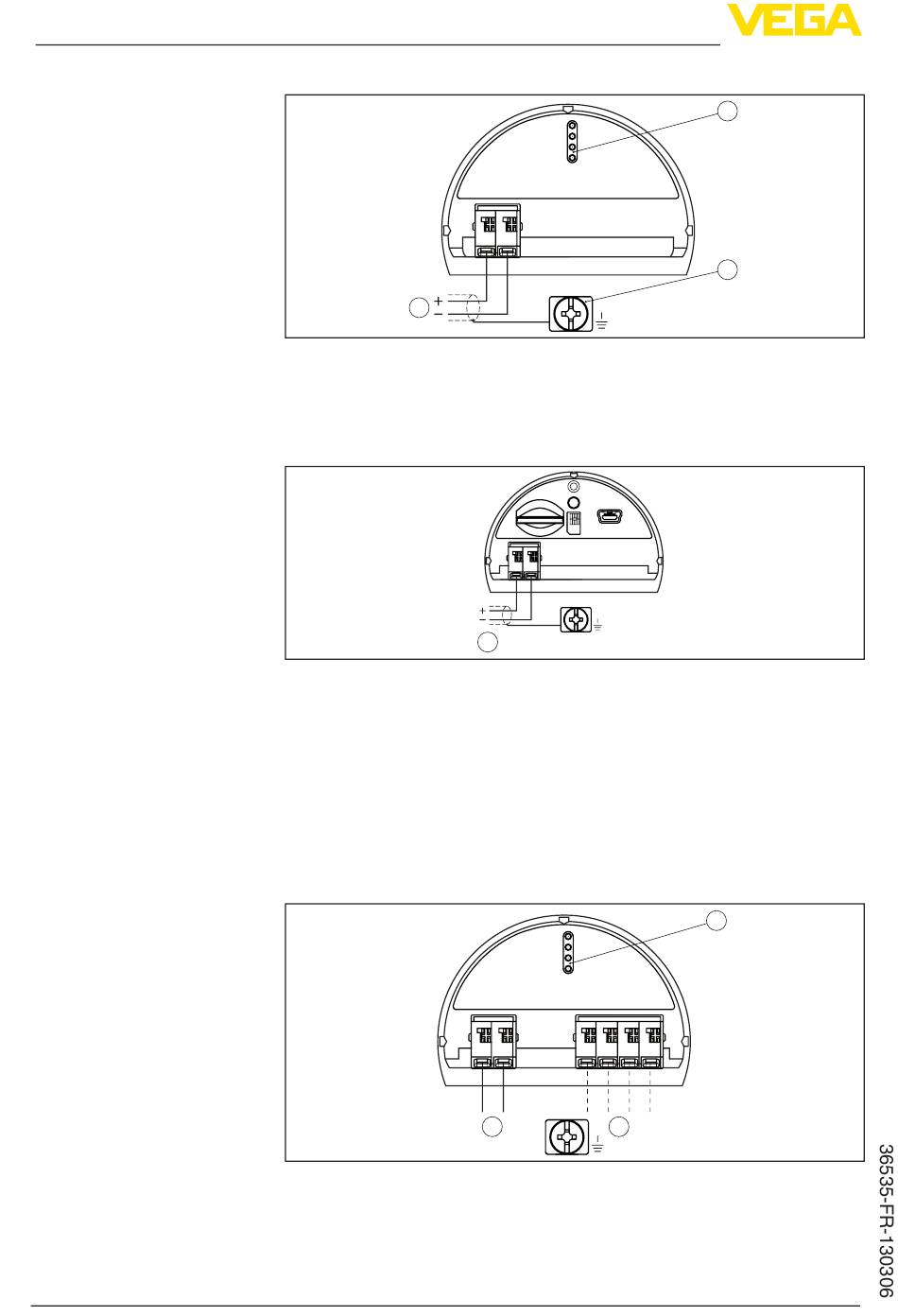

Fig. 30: Compartiment de raccordement boîtier à deux chambres
1
Alimentation de tension/sortie signal
2 Pour module de réglage et d'affichage ou adaptateur d'interfaces
3
Borne de terre pour le raccordement du blindage du câble
Fig. 31: Raccordement de l'alimentation tension module de radiotransmission
1
Tension d'alimentation
Vous trouverez des informations détaillées sur le raccordement dans
la notice complémentaire "PLICSMOBILE module de radiotransmis-
sion GSM/GPRS".
5.5
Plan de raccordement boîtier à deux
chambres Ex d
Fig. 32: Compartiment électronique du boîtier à deux chambres
1 Liaison interne au compartiment de raccordement
2 Pour module de réglage et d'affichage ou adaptateur d'interfaces
3 Liaison interne au connecteur pour unité de réglage et d'affichage externe
(en option)
4...20mA
+
1
2
( )
(-)
Status
SIM-Card
Test
USB
Bus
+
1
2
( )
(-)
1
4...20mA
+
1
2
5
6 7 8
( )
(-)
1
3
VEGAPULS 68 • 4 ... 20 mA/HART - deux fils
2
3
2
