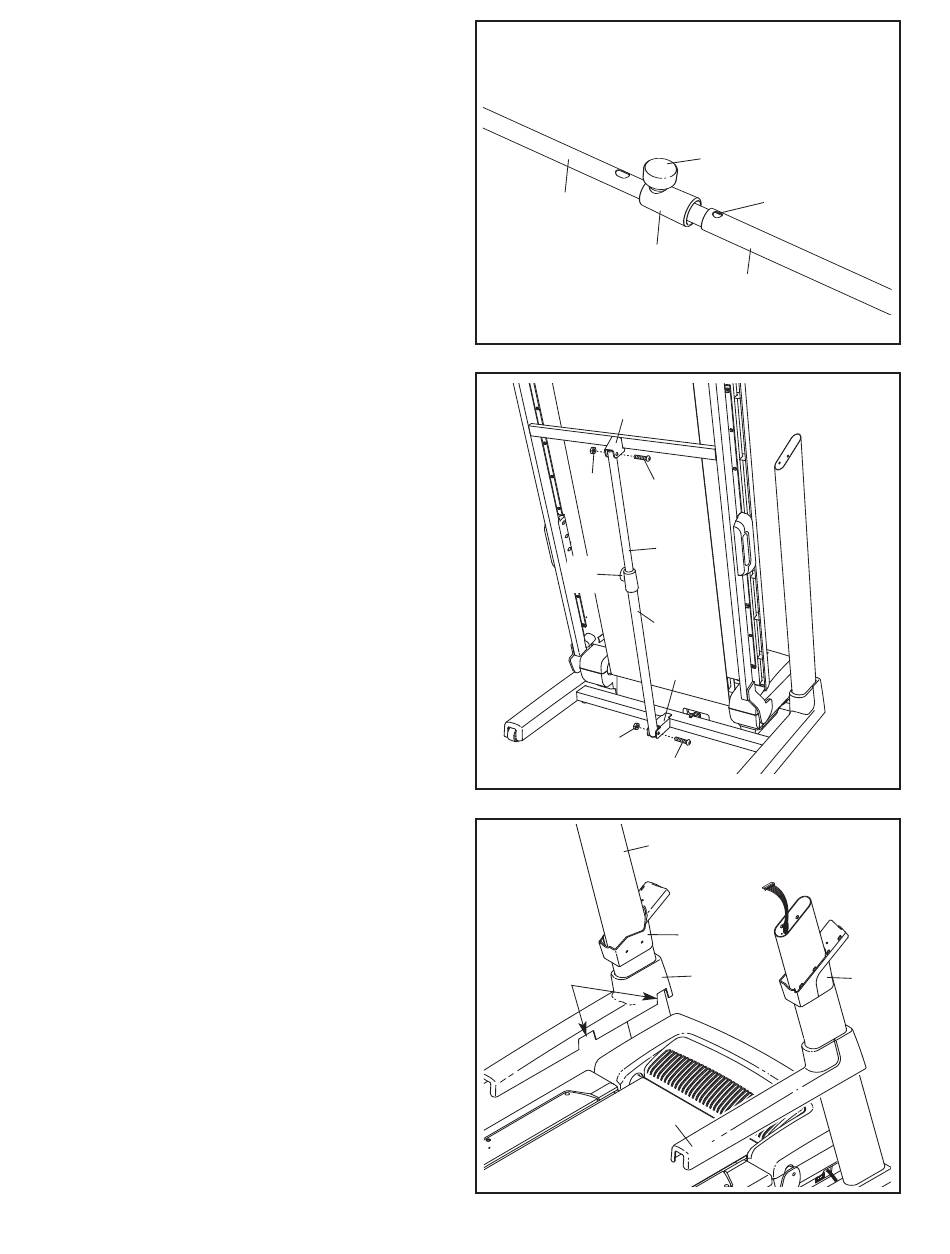

5. Localisez l'Assemblage du Loquet (76). Enlevez
l'attache de l'extrémité du tube. Assurez-vous
que le manchon a bien coulissé au-dessus du
trou indiqué et que le Bouton du Loquet (50) est
bien verrouillé dans le trou. Tirez le manchon
pour vous assurer qu'il est bien verrouillé en
place.
6. Soulevez le Cadre (55) dans la position illustrée.
Demandez à une autre personne de tenir le
Cadre jusqu'à la fin de cette étape.
Orientez l'Assemblage du Loquet (76) de sorte
que le grand cylindre et le Bouton du Loquet (50)
soient dans les positions indiquées.
Fixez l'Assemblage du Loquet (76) aux Montants
(85) à l'aide d'un Boulon de 3/8" x 2" (109) et
d'une Ecrou de 3/8" (20).
Fixez l'extrémité supérieure de l'Assemblage du
Loquet (76) au support du Cadre (55) à l'aide du
Boulon de 3/8" x 2" (109) et d'un Écrou de 3/8"
(20). Remarque : il peut être nécessaire de dépla-
cer le Cadre en va-et-vient pour aligner l'un sur
l'autre l'Assemblage du Loquet et le support.
Abaissez le cadre du tapis de course (reportez-
vous à COMMENT DÉPLACER LE TAPIS DE
COURSE de la page 28).
7. Identifiez le Couvercle de la Base Gauche (88).
avec les entailles indiquées. Glissez le Couvercle
de la Base Gauche sur le Montant (85) gauche.
Puis, glissez le Couvercle de la Base Droite (86)
sur le Montant droit.
Localisez le Manchon du Montant Gauche (77)
ainsi que le Manchon du Montant Droit (9).
Glissez les Manchons des Montants sur les
Montants (85), comme indiqué.
