3. INSTALAÇÃO
P
Todas as medidas indicadas são expressas em milímetros (mm),
excepto outra indicação.
3.1 Fixação da guia
Na fig. 8 e 9 estão ilustradas as medidas de fixação da guia
[14] em função da altura da folha.
- Fixar a guia com parafusos de aço M6 Ø12 ou parafusos
6MA (não são fornecidos pelo fabricante).
- Verificar que o dorso da guia [14] está perpendicular ao
pavimento e não deformado em sentido longitudinal da
forma da parede. Quando a parede não é recta e lisa, é
necessário predispor de chapas de ferro e nestas depois
fixar a guia.
Atenção: A fixação da guia na parede deve ser segura e ade-
quada ao peso das folhas.
3.2 Preparação da folha em madeira
A fohla deve ser de fabricação robusta.
Fixar o estribo engate na folha e fixar esta última no carrinho,
conforme indicado na fig. 8.
É apropriado instalar nas extremidades da folha algumas bordas
de borracha para reduzir as forças de impacto.
3.3 Preparação da folha em vidro
O perfil de engate do vidro pode-se usar em folhas somente de
vidro com uma espessura de 10 ou 12 mm. Não é utilizável em
nenhum outro tipo de vidro normal o acoplado.
Realizar os trabalhos indicados na fig. 10.
É aconselhável introduzir silicone entre o canto do vidro e o
fundo interior do perfil.
Atenção: Entre as folhas somente de vidro, sem guarnições,
deixar pelo menos 10 mm na posição de fecho para evitar o
contacto entre os vidros.

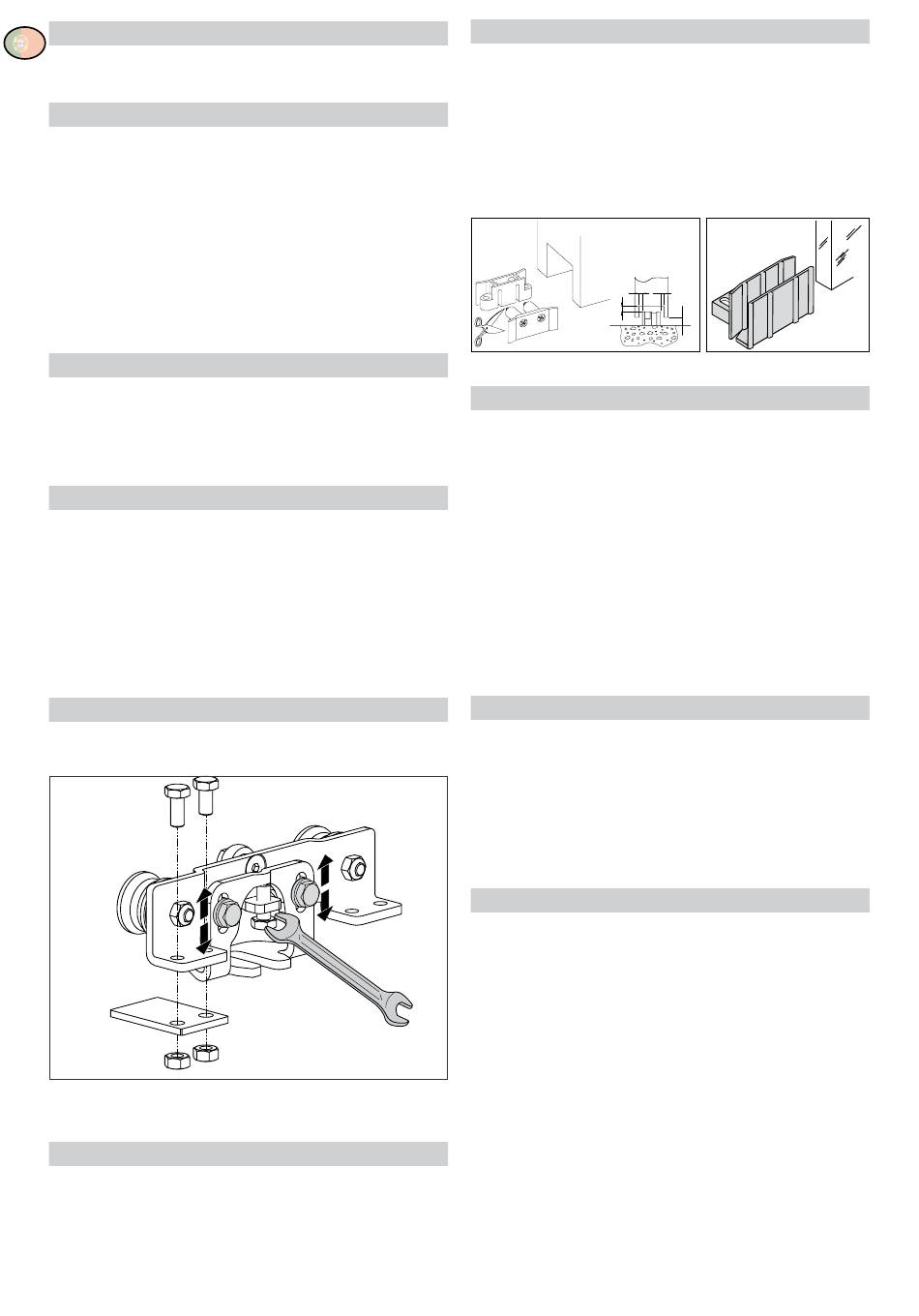

3.4 Regulação da folha
É possível ajustar a posição vertical da folha conforme indica-
do na figura.
Verificar, movendo a folha com a mão, que o movimento é livre
e sem atritos.
3.5 Tenção da correia
- Esticar correctamente a correia deslocando para a
esquerda o intermédio da correia [7].
Atenção: uma regulação não correcta prejudica o bom funcio-
namento do automatismo.
CIVIK - IP1953
3.6 Instalação das guias de pavimento
As guias de pavimento devem ser de material anti-fricção como
PVC, NYLON, TEFLON. É preferível que o comprimento da guia
não seja maior da superação entre a folha móvel e fixa, e que
não entre no vão de passagem. A garganta de deslizamento
da guia de pavimento deve ser lisa em todo o comprimento
da folha.
[23] Guia para a folha fixada na estrutura fornecida pelo fabri-
cante: reduzir o necessário.
[24] Guia para a folha de vidro fornecida pelo fabricante.
5
3.7 Fixação dispositivo bloqueio folha CIVIKLA
É possível instalar o dispositivo de bloqueio da folha para manter
fechada a porta. O automatismo reconhece automaticamente o
dispositivo de bloqueio e gere-o de modo apropriado.
- Fixar o dispositivo de bloqueio da folha [18] à parte inter-
na do contentor mediante os parafusos em dotação, em
base ao tipo do automatismo escolhido.
- Trazer a folha em posição de de fecho.
- Fixar o estribo de engate bloqueio [19] no carrinho, con-
forme indicado nas fig. 4d-5d-6d.
- Verificar que com a porta fechada o bloqueio està apo-
iado correctamente no estribo de engate bloqueio, impe-
dindo o deslizamento da porta.
- Efectuar as ligações eléctricas conforme indicado no
capítulo 4.
3.8 Fixação receptor rádio controlo OCL
É possível instalar o receptor rádio, que permite a activação da
porta mediante comandos sem cabos de ligação.
- Fixar o receptor rádio [20] ao interno do contentor mediante
os parafusos em dotação.
- Efectuar as ligações eléctricas, conforme indicado no
manual.
- Memorizar os transmissores, conforme indicado no ma-
nual.
3.9 Instalação em portas escamoteáveis
É possível instalar a automação CIVIK em portas escamo-
teáveis observando as indicações das figuras 11, 12 e 13.
Através do conjunto de reboque [26], a folha é ligada à correia
do automatismo.
