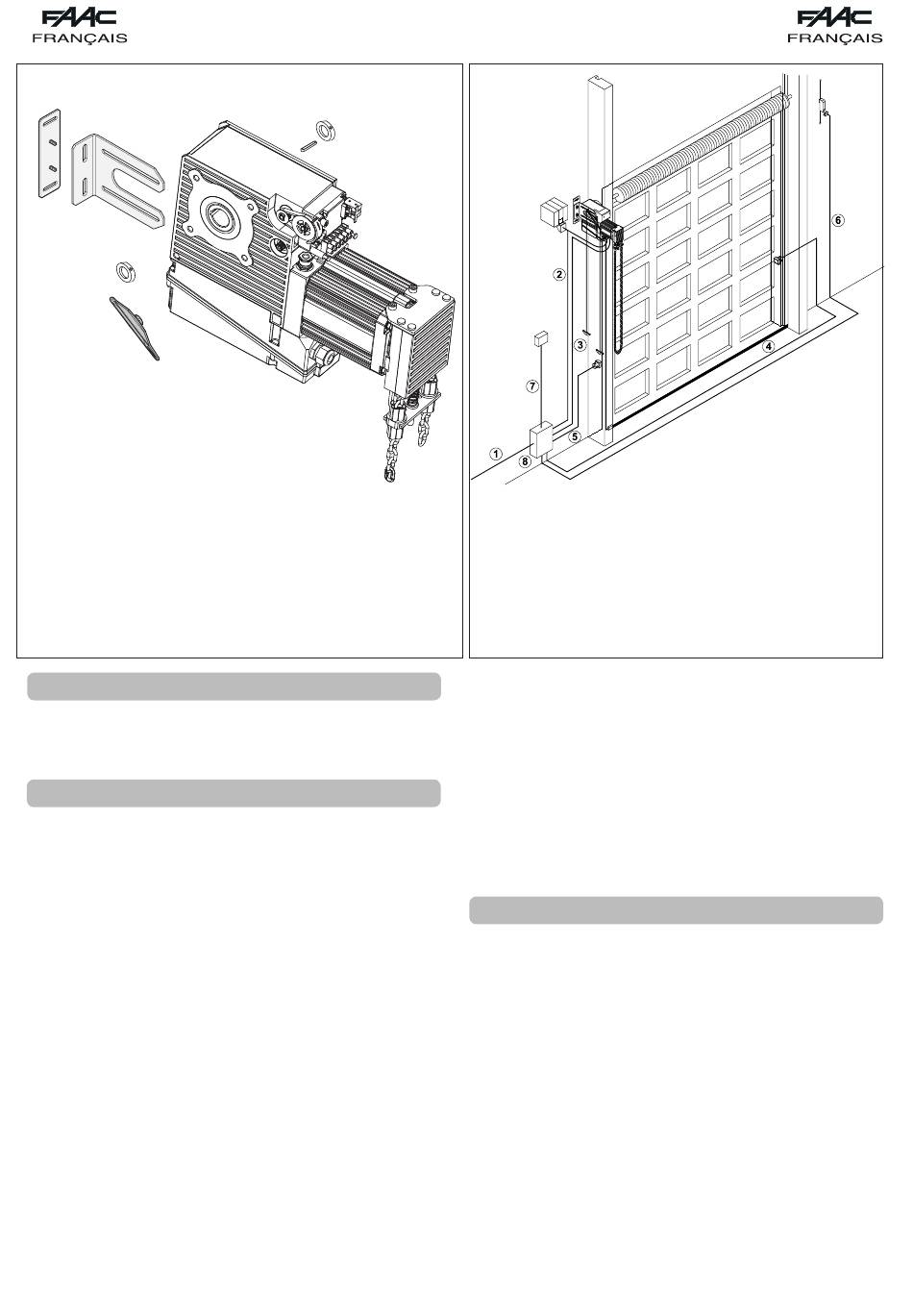

Opérateur
Prise de mouvement
Plaque de fixation
Groupe des fins de course
Treuil(sur les modèles où il est prévu)
Boîtier armoire
Levier de déverrouillage
Douilles de fixation clavette
Clavette
Plaque de fixation 3D (en option)
3. DISPOSITIONS ELECTRIQUES
La Figure 3 reporte le schéma des dispositions électriques pour
l'installation de l'opérateur 541 3ph avec l'armoire 844T à distance.
4. VERIFICATIONS PRELIMINAIRES
La structure du portail doit être indiquée pour l'automatisation et
conforme aux norme EN12604 et EN12605.
L'arbre enrouleur de cordes doit être doté d'un logement pour
la clavette. Il doit dépasser latéralement d'une largeur suffisante
pour l'installation de l'opérateur et des colliers de blocage de la
clavette (montage direct de l'opérateur sur l'arbre) ou pour le fixa-
tion de la couronne (montage avec renvoi à chaîne - en option).
Certains producteurs de portes fournissent des joints spécifiques
avec un arbre permettant de motoriser les portes produites sans
la disposition.
Contrôler l'efficience des roulements, des roulettes, du système
parachute, des guides et des joints de la porte, l'insertion parfaite
des câbles de traction dans les rainures spécifiques des tambours;
contrôler qu'ils ne sont pas au contact des organes mécaniques
ou des pièces fixes de la structure et qu'ils sont soumis à la même
tension.
Vérifier que la porte ne présente pas de frottements: le coulissement
doit être coulant et régulier en ouverture et en fermeture.
Contrôler que la porte est bien équilibrée: en s'arrêtant dans une
position quelconque, elle doit rester immobile.
Tenir compte du fait que les normes européennes EN12604 et
EN12453 posent comme limite maximum de la force appliquée
aux poignées spécifiques, nécessaire à la manœuvre manuelle,
260N pour les portes à actionnement manuel et 390N pour les
portes motorisées.
Consulter la documentation technique de la porte pour vérifier le
couple sur l'arbre nécessaire pour l'actionnement et le nombre de
tours nécessaires pour l'ouverture complète.
Conduite de puissance - 5x1,5 (4xAlimentation 400Vca + terre)
Conduite de puissance - 4x1,5 (3xAlimentation moteur + terre) + 2x0,5 feu clignotant
Conduite basse tension - commandes armoire + bord de sécurité
Conduite basse tension - 4x0,5 photocellules Rx
Conduite basse tension - 2x0,5 photocellules Tx
Conduite basse tension - récepteur radio
Conduite basse tension - 6x0,5 tableau de commandes
Boîtier armoire
Fig. 2
Contrôler dans le tableau 1 le type d'installation (directe sur l'arbre
ou renvoi à chaîne avec réduction) qui répond aux spécifications
déclarées.
L'efficience et la sécurité de l'automatisme sont étroitement liées
à ce que nous venons d'exposer; il est donc important de prendre
contact avec le constructeur ou l'installateur de la porte en cas
de problèmes. Enlever les fermetures mécaniques de la porte afin
qu'elle soit bloquée par l'automatisme en fermeture.
Enlever, s'il est présent, le dispositif d'actionnement manuel.
Vérifier l'existence d'un circuit efficient de mise à la terre pour le
raccordement électrique de l'opérateur.
5. INSTALLATION DE L'OPERATEUR
Pour travailler en toute sécurité, on recommande de réaliser l'instal-
lation de l'opérateur en gardant la porte complètement fermée et
de lire entièrement ce chapitre avant de commencer l'installation.
L'opérateur 541 3ph est doté d'une prise de mouvement de 25,4 mm
(1"). En présence d'un arbre d'entraînement ayant des dimensions
différentes, installer le renvoi à chaîne (en option).
Les dispositifs d'actionnement manuel (déverrouillage et traction à
chaîne) sont prévus pour les installations jusqu'à 4 mètres de hauteur.
Pour les installations ayant des hauteurs supérieures, utiliser les kits
rallonge (en option).
L'opérateur est doté de quatre micro-interrupteurs ayant les fon-
ctions suivantes:
•Fin de course d'ouverture
•Fin de course de fermeture
•Interrupteur de sécurité du treuil (uniquement les modèles dotés
d'un système de manœuvre manuel)
•Interrupteur de sécurité de commande de déverrouillage
La plaque de support fournie permet de fixer l'opérateur à une
distance maximum de 125 mm entre le point d'ancrage (mur ou
structure métallique) et l'axe de la prise de mouvement.
3
Fig. 3
