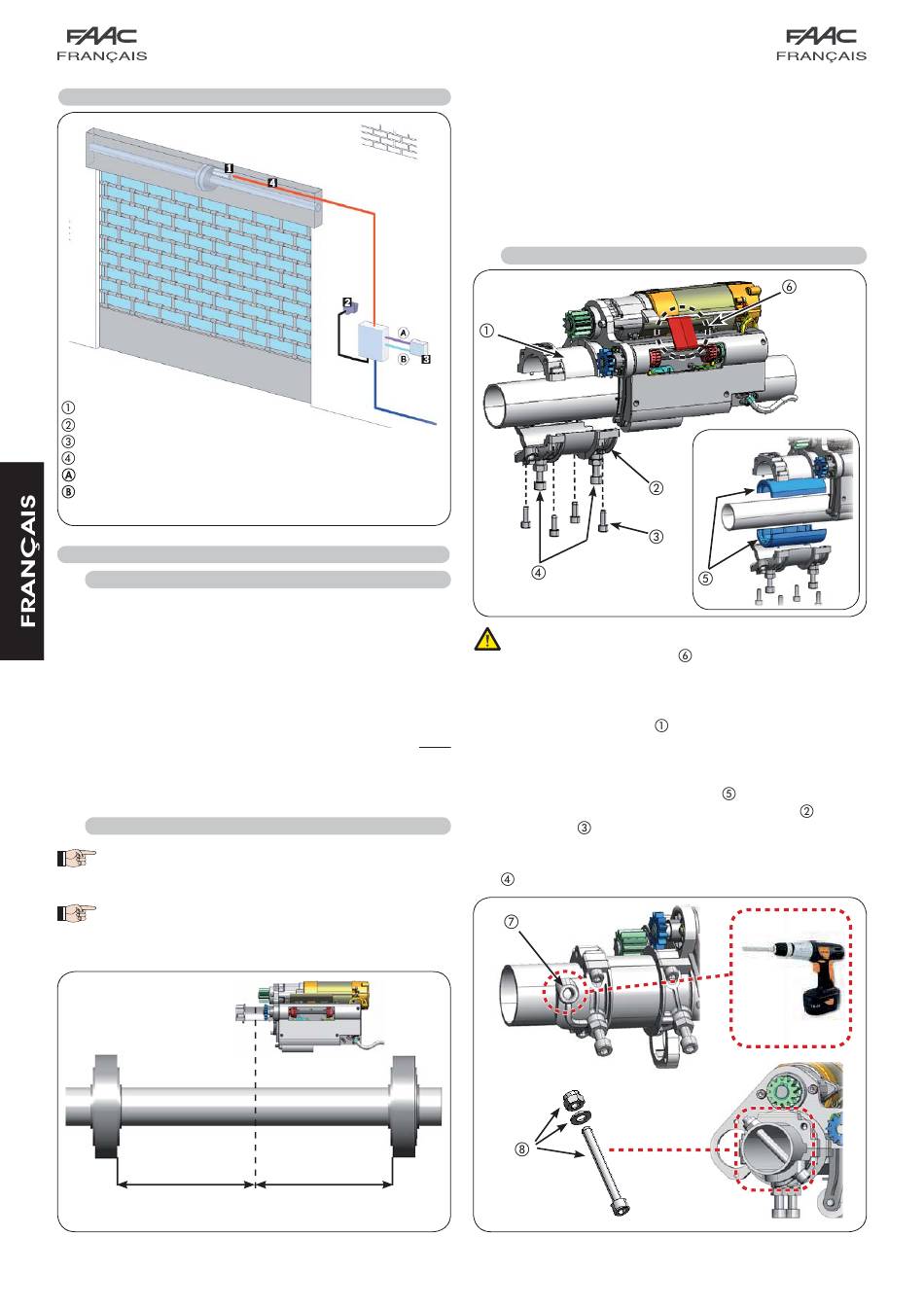

2 DISPOSITIONS ÉLECTRIQUES
Motorisation FAAC R180 / R280
Interrupteur à clé
Platine électronique de manœuvre
Électrofrein en option
Câble basse tension n°1= 3 x 0,5 mm
Câble haute tension n° 1 de 2 x 1,5 mm
et n° 1 de 3 x 1,5 mm + terre
2
3

INSTALLATION DE L'AUTOMATISME

3.1 VÉRIFICATIONS PRÉLIMINAIRES
Pour un fonctionnement correct de l'automatisme, la structure du rideau
existant, ou à réaliser, doit présenter les conditions requises suivantes:
• Dimensions et poids maximum d'après les spécifications du Tabl. 1.
• Structure du rideau solide et bien construit.
• Actionnement de montée et descente fluide et sans frottements
irréguliers pendant toute la course.
• Bon état des axes de rotation et des organes en mouvement.
• Équilibrage correct du rideau pendant toute sa course.
On recommande d'exécuter les interventions de forge éventuelles avant
l'installation.
L'état de la structure influence directement la fiabilité et la sécurité de
l'automatisme.

3.2 COTES D'INSTALLATION

Avant de prendre les mesures nécessaires, nettoyer
soigneusement les dépôts éventuels de poussière, de
graisse, de copeaux, etc. sur l'arbre du rideau.
Pour l'installation de 2 opérateurs R180 ou R280 sur
un rideau d'une largeur supérieure à 4,5 mètres, voir
le chapitre 8 page 8.
=
dard)
(Installation stan
+ terre
2
Fig. 4
=
Fig. 5
4
Pour définir le point correct de positionnement de l'opérateur, procéder
comme suit:
1. Dérouler complètement le rideau pour avoir accès à l'arbre
d'enroulement;
2. D'après la Fig. 5, identifier le point médian de l'arbre d'enroulement
et le marquer d'un signe pour l'utilisation successive;
3. Monter l'opérateur en suivant les instructions du chapitre 3.3 en
positionnant le moteur électrique du côté droit de l'arbre d'après
la Fig. 5.
3.3 INSTALLATION DE L'OPÉRATEUR
Fig. 6
Au cours des opérations d'installation, faire
particulièrement attention à NE PAS DÉMONTER
la bride de service réf.
compromettre la position initiale des fins de course.
Monter l'opérateur comme suit:
1. Positionner le corps de l'opérateur sur l'arbre avec la partie centrale
de la bride de fixation (réf.
précédemment au chapitre 3.2;
2. En présence d'arbres d'enroulement de 48 ou 42 mm de diamètre
précédemment mesuré au chapitre 1.2, insérer les réductions
spéciales fournies d'après la Fig. 6A réf.
3. Fermer la bride de fixation avec sa contrepartie réf.
quatre vis réf. ;
4. Serrez AVEC CAUTION l'opérateur à l'arbre d'enroulement à l'aide
des deux vis de pression et de rélatifs contre-écroux de façon réf.
à éliminer les éventuels jeux de la bride;
Fig. 7
Fig. 6A
Fig. 6 pour ne pas
Fig. 6) sur le point médian mesuré
;
avec les
Ø 10,5 mm
