7 Installation
7.5 Raccordement de la tuyauterie
d'eau
7.5.1 À propos du raccordement de la
tuyauterie d'eau
INFORMATIONS
Prenez également connaissance des consignes et
exigences des chapitres suivants:
▪ Consignes de sécurité générales
▪ Préparation
Avant de raccorder la tuyauterie d'eau
Vérifiez que l'unité intérieure est montée.
Ordre de montage habituel
Le raccordement de la tuyauterie d'eau se déroule généralement de
la manière suivante:
1 Raccordement de la tuyauterie d'eau à l'unité intérieure
2 Raccordement de la soupape de décharge de pression au drain
3 Remplissage du circuit de chauffage
4 Remplissage du ballon d'eau chaude sanitaire
5 Isolation de la tuyauterie d'eau
6 Raccordement de la tuyauterie de recirculation
7 Raccordement du tuyau d'évacuation
7.5.2 Raccordement de la tuyauterie d'eau
REMARQUE
Ne forcez PAS lors du raccordement de la tuyauterie. La
déformation de la tuyauterie peut entraîner un mauvais
fonctionnement de l'unité.
1 Raccordez les tuyaux d'entrée et de sortie de l'eau chaude
sanitaire à l'unité intérieure.

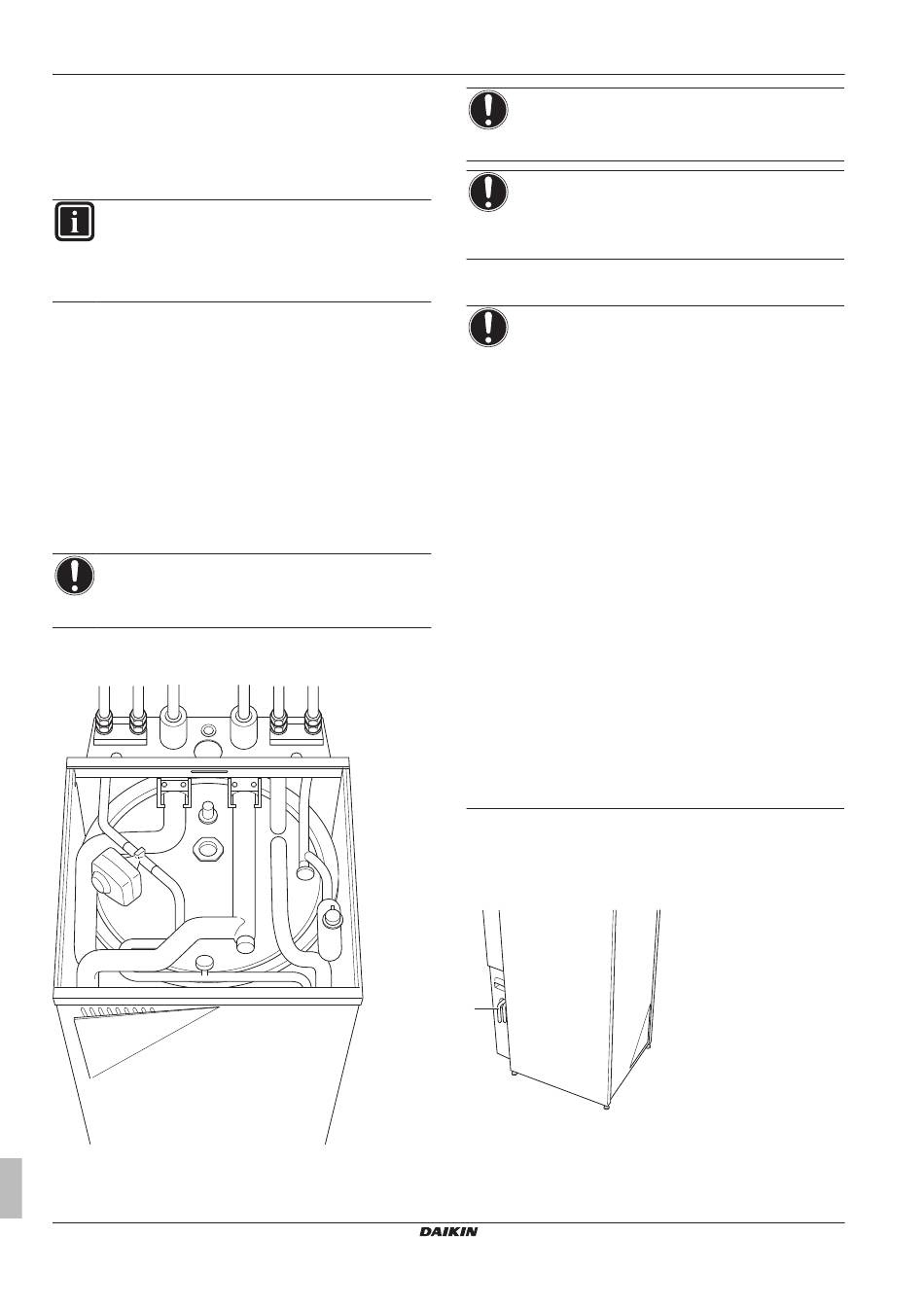

a c
a Sortie d'eau du chauffage
b Entrée d'eau du chauffage
c Sortie de l'eau chaude sanitaire
d Entrée de l'eau froide sanitaire (approvisionnement en eau
froide)
Guide de référence installateur
30
d b
REMARQUE
Nous vous recommandons d'installer les vannes d'arrêt sur
les raccords d'entrée de l'eau froide et de sortie de l'eau
chaude. Les vannes d'arrêt ne sont pas fournies.
REMARQUE
Pour éviter les dommages au niveau de la zone
environnante en cas de fuite d'eau sanitaire, nous vous
recommandons de fermer les vannes d'arrêt au niveau de
l'entrée d'eau froide en cas d'absence.
2 Raccordez les tuyaux d'entrée et de sortie du chauffage à
l'unité intérieure.
REMARQUE
▪ Un dispositif de purge et de décharge de pression doit
être installé sur le raccord d'entrée d'eau froide du
ballon d'eau chaude sanitaire.
▪ Pour éviter le retour d'eau polluée, nous vous
recommandons d'installer un clapet de non­retour sur
l'entrée d'eau du ballon d'eau chaude sanitaire,
conformément à la législation applicable.
▪ Nous vous recommandons d'installer un réducteur de
pression sur l'entrée d'eau froide, conformément à la
législation applicable.
▪ Un vase d'expansion doit être installé sur l'entrée d'eau
froide, conformément à la législation applicable.
▪ Nous vous recommandons d'installer la soupape de
décharge de pression à un emplacement plus élevé, tel
que la partie supérieure du ballon d'eau chaude
sanitaire. Le chauffage du ballon d'eau chaude
sanitaire entraîne l'expansion de l'eau. Sans soupape
de décharge de pression, la pression de l'eau du ballon
peut dépasser la pression pour laquelle le ballon a été
conçu. L'installation du site (tuyauterie, points de
dérivation, etc.) raccordée au ballon est également
soumise à cette forte pression. Pour éviter cela, une
soupape de décharge de pression doit être installée.
La protection contre la surpression dépend du
fonctionnement correct de la soupape de décharge de
pression installée. Si la soupape ne fonctionne PAS
correctement, la surpression déformera le ballon et des
fuites d'eau peuvent survenir. Un entretien régulier est
nécessaire pour vérifier le bon fonctionnement.
7.5.3 Raccordement de la soupape de décharge
de pression au drain
La soupape de décharge de pression évacue la pression par l'arrière
de l'unité.
a
a Évacuation de la pression
L'évacuation doit être raccordée à un drain adapté, conformément à
la législation applicable. Nous vous recommandons d'utiliser un
entonnoir.
Pompe à chaleur géothermale Daikin Altherma
EGSQH10S18AA9W
4P351748­1B – 2014.03
