HMPL−...−KP
Montering av klämenheten
Utför följande steg:
S
1. Avlufta den linjära modulen HMPL−... och montera ur den om nödvändigt.
2. Positionera kolvstången i HMPL−... manuellt i utkört ändläge.
3. Placera flänsen 1 och huset 3 med
medföljande centreringshylsor på
HMPL−....
För att skjuta klämstången skall samti
digt klämenhetens manuella betjäning
5 tryckas.
4. Skruva i fästskruven i flänshålet. Åt
dragningsmomenten finns angivna i
bild 6.
Komponent
Åtdragningsmoment
Monteringsplats
Montagekombination
Antal fästskruvar (M5 x 55
DIN 912, medföljer delvis)
Iskruvningsdjup L
Bild 6
56

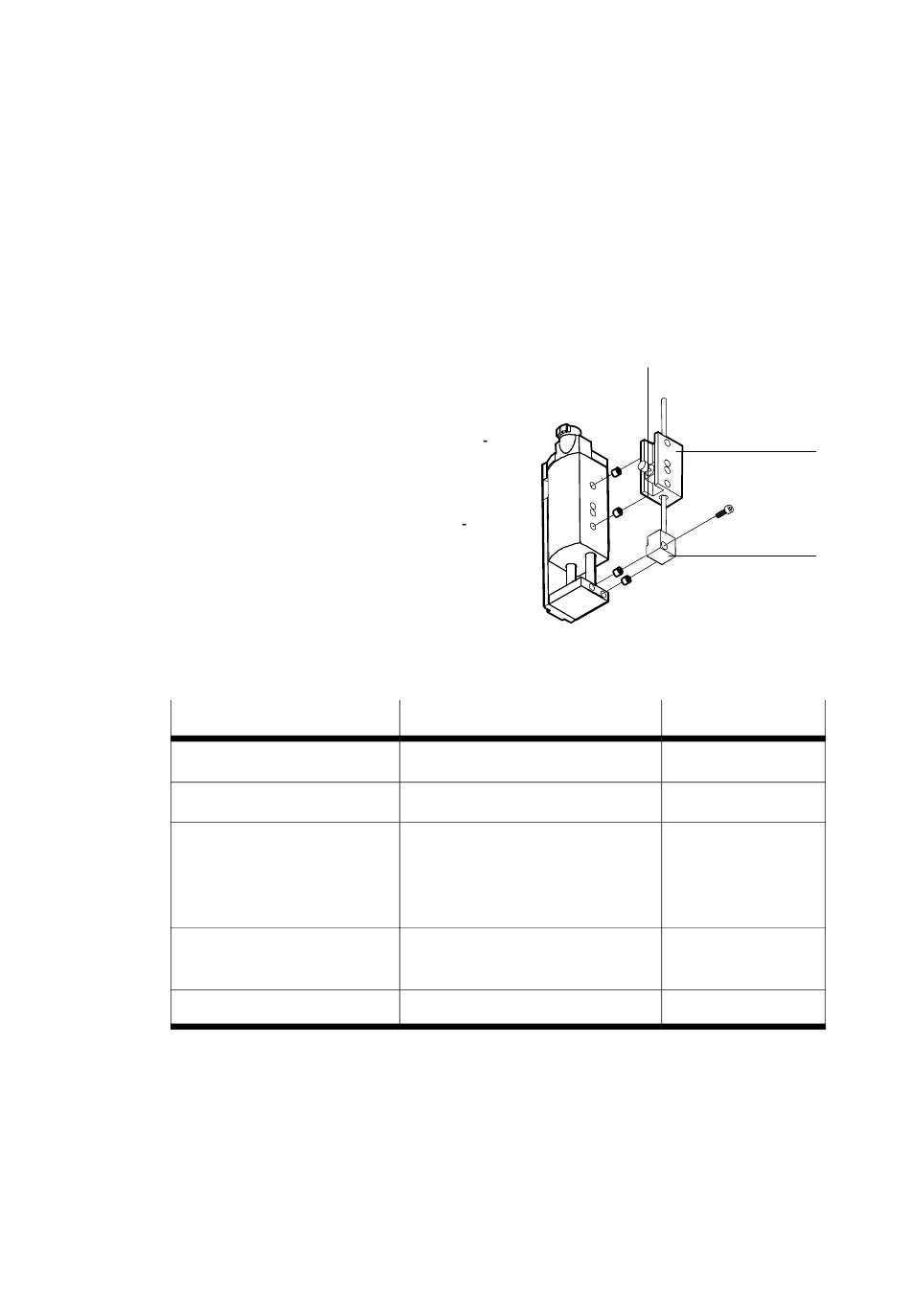

Bild 5
Hus 3
5,9 Nm
På basprofilen på HMPL−...
Montering på fästplattan
Montering på den andra
HMPL−... med medföljande
skruvar (M5 x 45)
Min. 2
Max. 38 mm
5
Fläns 1
5,9 Nm
Frontplatta
1
Festo HMPL−...−KP 0501a Svenska
