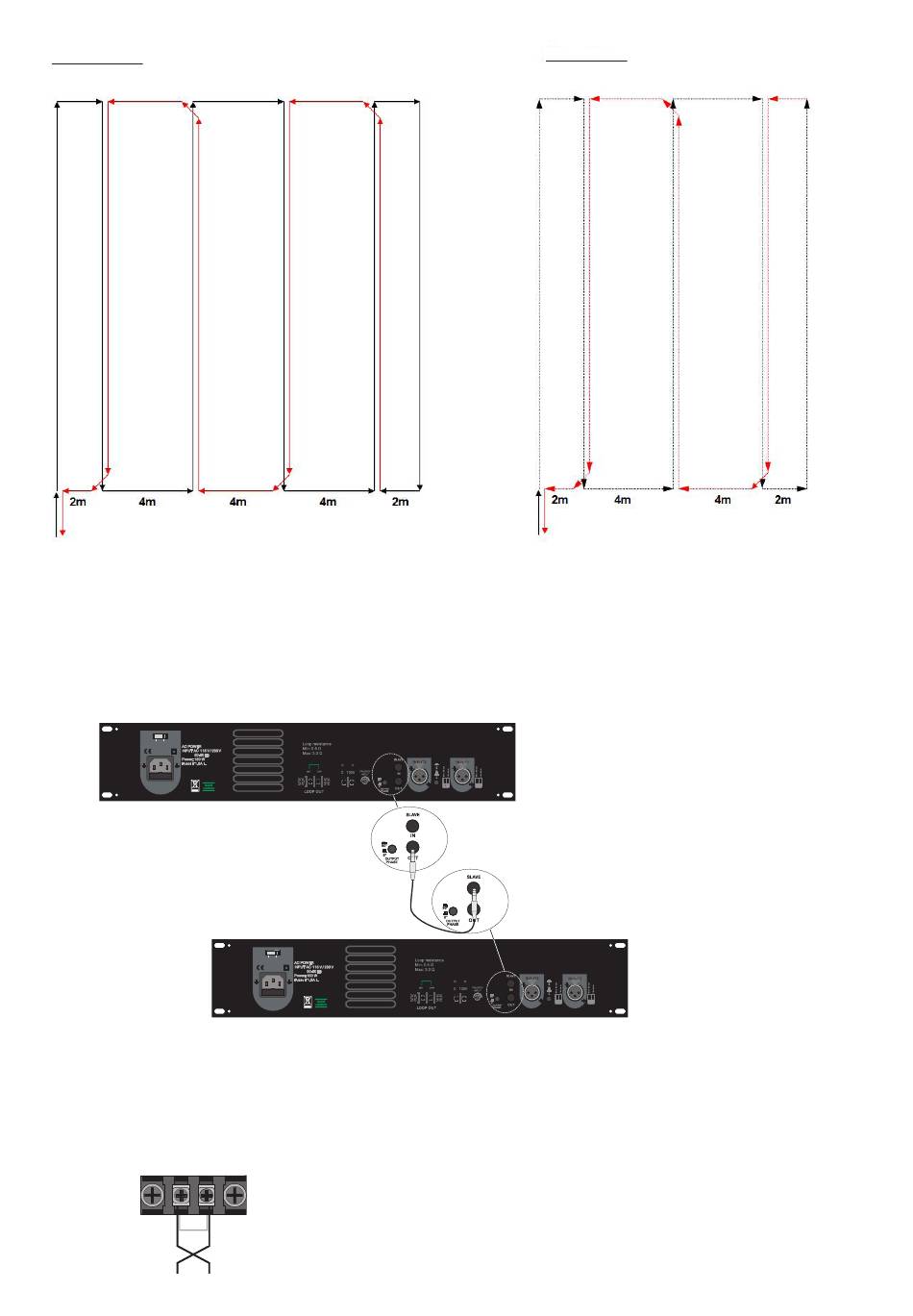

3.5 Exemple de système à faible diaphonie LOS 16 x 19 mètres, ~ 300m²
Boucle Master
Fig. Exemple de boucle à faible diaphonie
3.6 Raccordement de la boucle d'induction à l'amplificateur Master et Slave
• Les amplificateurs de boucle doivent être situés à l'extérieur de la zone couverte.
• Raccordez la sortie «SLAVE OUT» de l'amplificateur MASTER à l'entrée «SLAVE IN» de l'amplifcateur Slave
(voir figure ci-dessous).
115V 230V
• Les extrémités de la boucle doivent être torsadées avant de les amener à l'amplificateur pour ainsi diminuer
les rayonnements parasites (voir ci-dessous).
• Vérifiez avec un appareil de mesure adapté (par exemple un ohmmètre) si la boucle magnétique n'a pas de
contact à la terre (pas de défaut à l'isolation de la boucle). Pour une boucle de 300 m², les valeurs standard
sont comprises entre 0,5 et 3 Ohms. La boucle master a toujours une résistance plus importante car le
câble est plus long.
OUT
BIM
LOOP
34 Français
LOOP
115V 230V
COM
• Connectez les extrémités des câbles sur les bornes (17) à l'arrière de
l'amplificateur. Veillez à ne pas inverser les branchements des boucles
Master et Slave.
Boucle Slave
MASTER
LOOP
SLAVE
