3.7 Têtes de raccordement pour SITRANS TS500
Les transducteurs de mesure peuvent être montés avec des têtes de raccordement de type B ou
supérieur. Les versions de montage suivantes sont possibles :
• Montage sur l'insert de mesure
– Construction standard avec une construction compacte
– L'insert de mesure (capteur) et le transducteur de mesure forment une unité.
• Montage sur couvercle rabattable
– Construction standard avec têtes de raccordement de type BC0 : Tête B avec couvercle
– Possibilité d'effectuer la maintenance de l'insert de mesure et du transducteur
SITRANS TS100/TS200/TS300/TS500/TSinsert/TSthermowell
Instructions de service, 08/2020, A5E47810100-AA

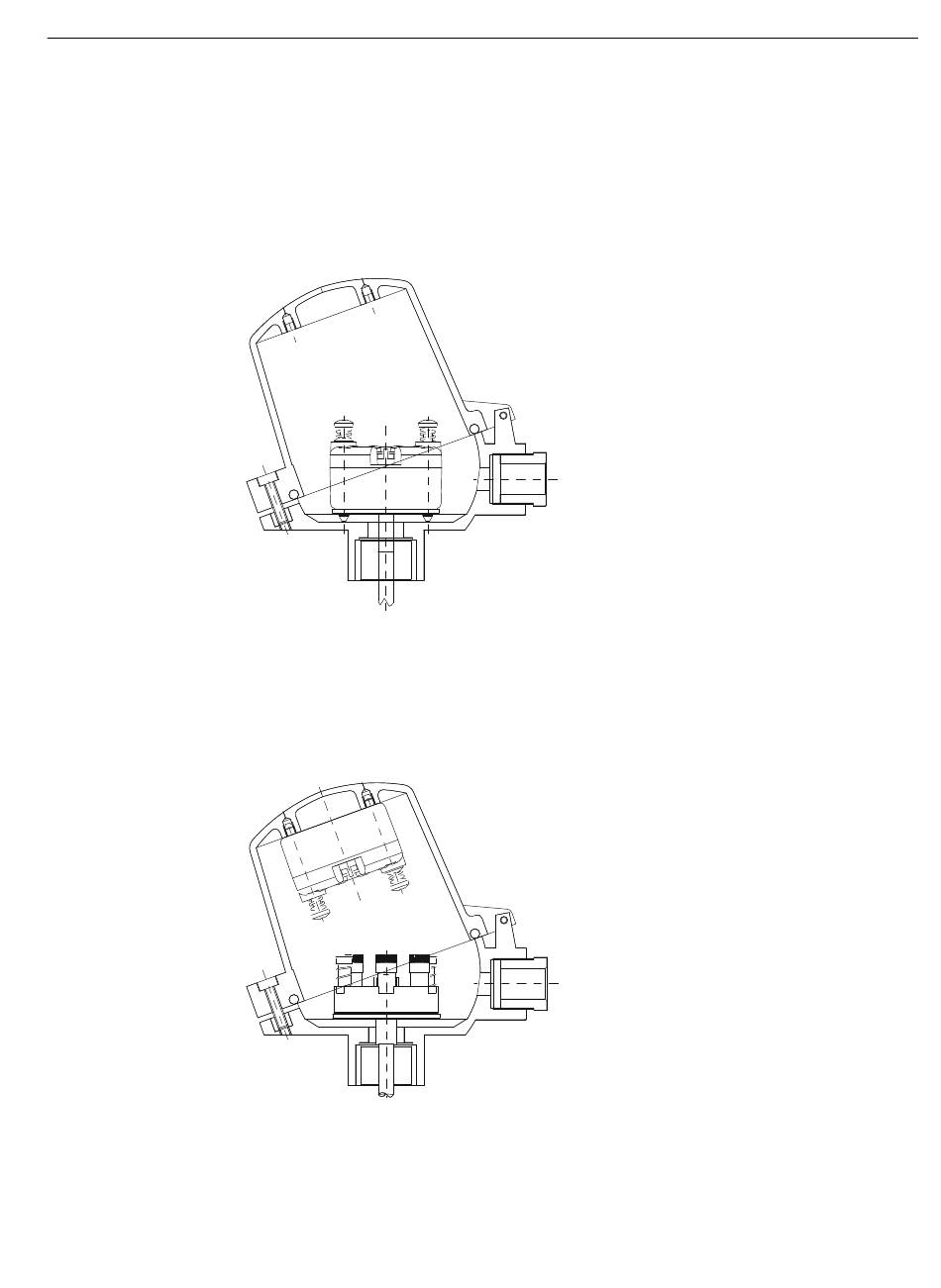

Figure 3-1 Montage du transducteur de mesure sur l'insert de mesure
rabattable haut
séparément.
Figure 3-2 Montage du transducteur de mesure sur couvercle rabattable
3.7 Têtes de raccordement pour SITRANS TS500
Description
