EURO • Printed in Germany • BA 1 609 929 535 • GKS 55/65/66 CE • FIN • OSW 11/99
GKS 55/65/66 CE - Buch Seite 68 Dienstag, 9. November 1999 3:57 15
Ennen käyttöönottoa

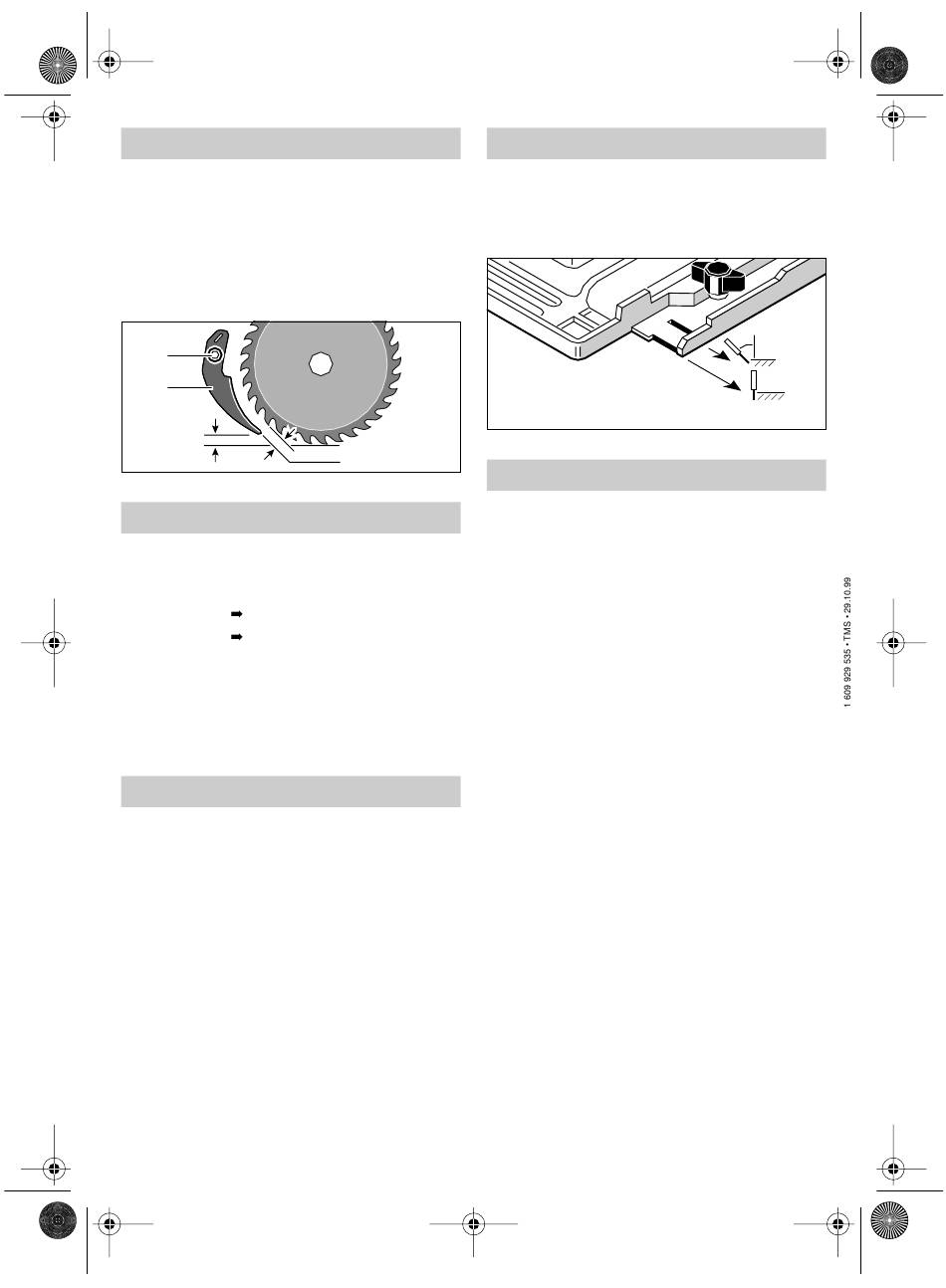

Tarkista halkaisukiilan asetus
Turvallisuussyistä on aina käytettävä halkaisukii-
laa 21. Halkaisukiila estää sahanterän puristuk-
seen joutumisen pitkittäissahauksessa.
Asetus tapahtuu suurimmalla sahaussyvyydellä.
Avaa ruuvi 15, säädä halkaisukiilaa 21 ja kiristä
ruuvi uudelleen.
15
21
2,5 - 5 mm
2,5 - 5 mm
Aseta sahaussyvyys
Säädä sahaussyvyys avaamalla siipiruuvi 7 ja
nostamalla saha pohjalevystä 14 tai laskemalla
alas pohjalevyyn päin:
Nostaminen
pienempi sahaussyvyys
Laskeminen
suurempi sahaussyvyys
Aseta haluttu mitta sahaussyvyysasteikkoon 6.
Kiristä siipiruuvi 7 uudelleen.
Parhaan mahdollisen sahausjäljen saavuttami-
seksi saa sahanterä ulottua korkeintaan 3 mm
työkappaleen läpi.
Sahauskulman asetus
Avaa siipiruuvit 9.
Kallista laite sivusuunnassa, kunnes haluttu sa-
hauskulma on asetettu asteikolla 8.
Kiristä siipiruuvit 9 uudelleen.
Ohje: Jiirisahauksissa on sahaussyvyys sahaus-
syvyysasteikon 6 osoittamaa arvoa pienempi.
68
Sahausmerkit
Sahausmerkki 0° ( 23) osoittaa sahanterän sijain-
nin suorakulmaisessa sahauksessa.
Sahausmerkki 45° ( 24) osoittaa sahanterän si-
jainnin 45° asteen jiirisahauksessa.
Käyttöönotto
Tarkista verkkojännite: Virtalähteen jännitteen
täytyy olla sama, kuin mallikilpeen merkitty.
230 V-merkittyjä laitteita voidaan käyttää myös
220 V verkoissa.
Käynnistys:
Paina käynnistysvarmistinta 2.
Paina käynnistyskytkintä 3 ja pidä se painettuna.
Ohje: Käynnistyskytkintä 3 ei voida lukita.
Pysäytys:
Päästä käynnistyskytkintä 3 irti.
Kierrosluvun esivalinta (GKS 66 CE)
Kierrosluku voidaan asettaa portaattomasti sää-
töpyörällä 5. Tarvittava kierrosluku on riippuvai-
nen käytetystä sahanterästä ja työstettävästä
materiaalista (katso sahanterätaulukkoa).
Vakioelektroniikka (GKS 66 CE)
Vakioelektroniikka pitää kierrosluvun tyhjäkäyn-
nillä ja kuormitettuna lähes vakiona, mikä takaa
tasaisen syötön ja sileän sahausjäljen.
Lämpötilariippuvainen ylikuormitussuoja
(GKS 66 CE)
Laitetta ylikuormitettaessa sahauksen aikana
moottori pysähtyy ja käynnistyy uudelleen vasta
syöttöpainetta
vähennettäessä.
mässä laitteessa reagoi lämpötilariippuvainen yli-
kuormitussuoja vastaavasti aikaisemmin.
Käynnistysvirran rajoitin (GKS 66 CE)
Laitteen pehmeäkäynnistyksen ansiosta se voi-
daan liittää 16 A:n sulakkeen piiriin.
45°
0°
Käyttölämpi-
