Toro Groundsmaster 7210 Serie Instructions De Montage page 18

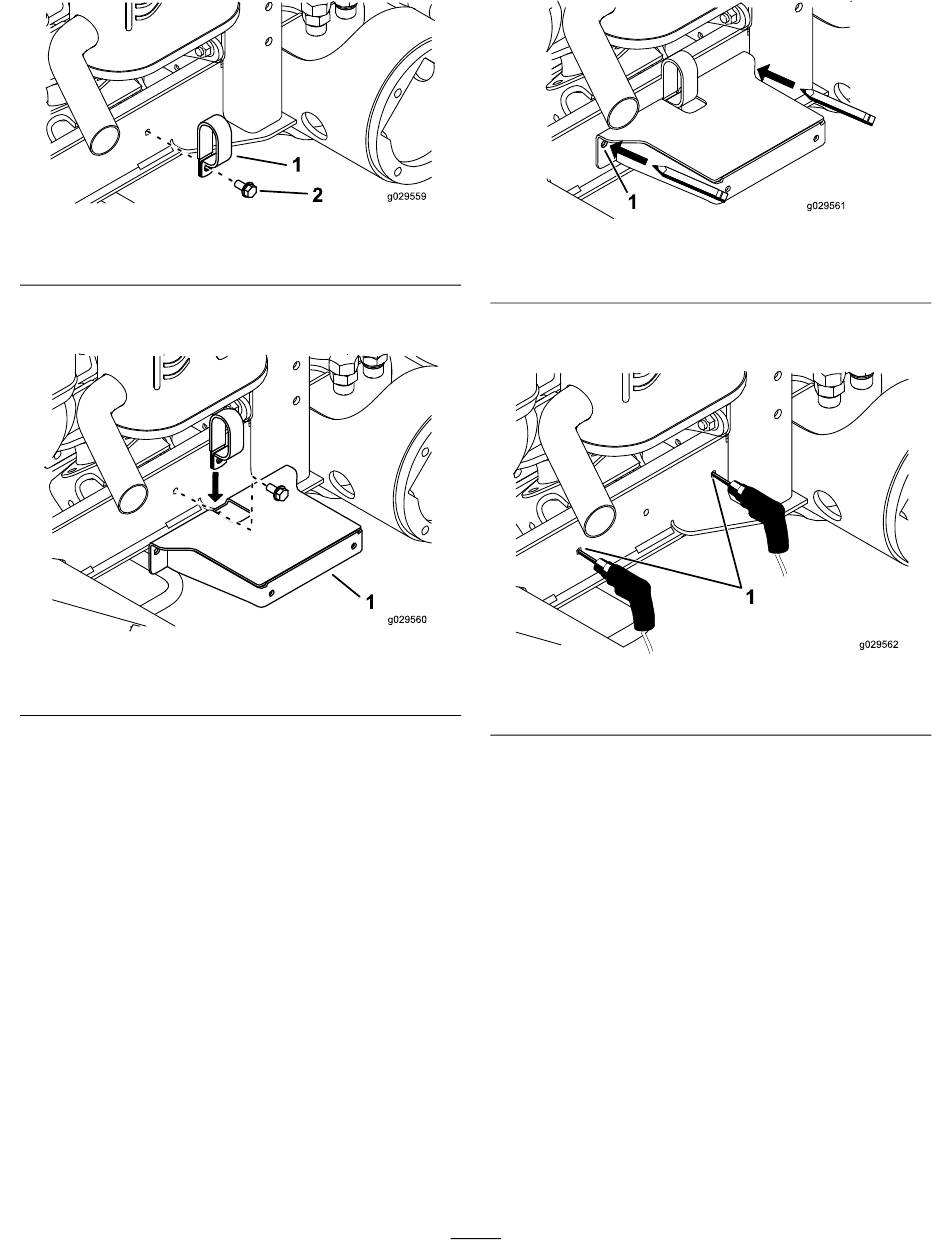

Figure 32
1. Collier
5. Insérez le bas du collier dans la fente située
située au sommet du support d'aile
Figure 33
1. Support d'aile
6. Montez le collier de flexible et le support d'aile
sur le profilé du cadre en serrant légèrement le
boulon retiré précédemment.
7. Placez le support du cadre sur le profilé du
cadre.
8. Utilisez le support du cadre comme gabarit pour
localiser et repérer les 2 autres trous de montage
de l'aile dans le profilé du cadre
g029559
2. Boulon
(Figure 33).
g029560
(Figure 34).
1. Marquez ici
9. Retirez le boulon et l'écrou qui fixent le collier et
le support d'aile au cadre.
1. Percer ici
10. Percez 2 trous de 7,13 mm de diamètre dans le
profilé du cadre
repérés à l'opération (8).
11. Montez le collier de flexible et le support d'aile
sur le profilé du cadre en serrant légèrement le
boulon et l'écrou (voir
12. Fixez le support d'aile au profilé du cadre en
insérant 2 vis autotaraudeuses (5/16" x ⅝") dans
les trous que vous venez de percer
18
Figure 34
Figure 35
(Figure 35) aux emplacements
Figure 33).
(Figure
g029561
g029562
36).
