3. Replacez les étriers filetés sur le plateau au
moyen des écrous retirés précédemment
(Figure 16).
4. Glissez le nouveau plateau de coupe sous le
bâti porteur de la machine.
Remarque:
À l'aide d'une chandelle, élevez
l'avant de la machine pour glisser le nouveau
plateau sous le bâti porteur de la machine.
5. Rattachez la chape, située à l'extrémité de
l'arbre d'entraînement de PDF, au boîtier
d'engrenages comme suit :
A. Alignez la cannelure et le trou de la
goupille cylindrique de la chape de l'arbre
d'entraînement sur l'arbre du boîtier
d'engrenages.
B. Faites glisser la chape d'extrémité de l'arbre
d'entraînement de PDF sur l'arbre du boîtier
d'engrenages.
C. Fixez la chape d'extrémité de l'arbre
d'entraînement de PDF sur l'arbre du boîtier
d'engrenages avec la goupille cylindrique
(Figure 3).
D. Serrez les contre-écrous qui fixent la chape
d'extrémité à l'arbre du boîtier d'engrenages
(Figure 3) à un couple de 20 à 25 N·m.
6. Déposez et reposez les chaînes de levage
arrière du plateau sur les supports de levage,
comme suit :
Remarque:
Lors de la repose des chaînes de
levage arrière sur les supports de levage, utilisez
le deuxième maillon en partant du haut. Cela
permet d'obtenir l'inclinaison recommandée
pour le plateau.

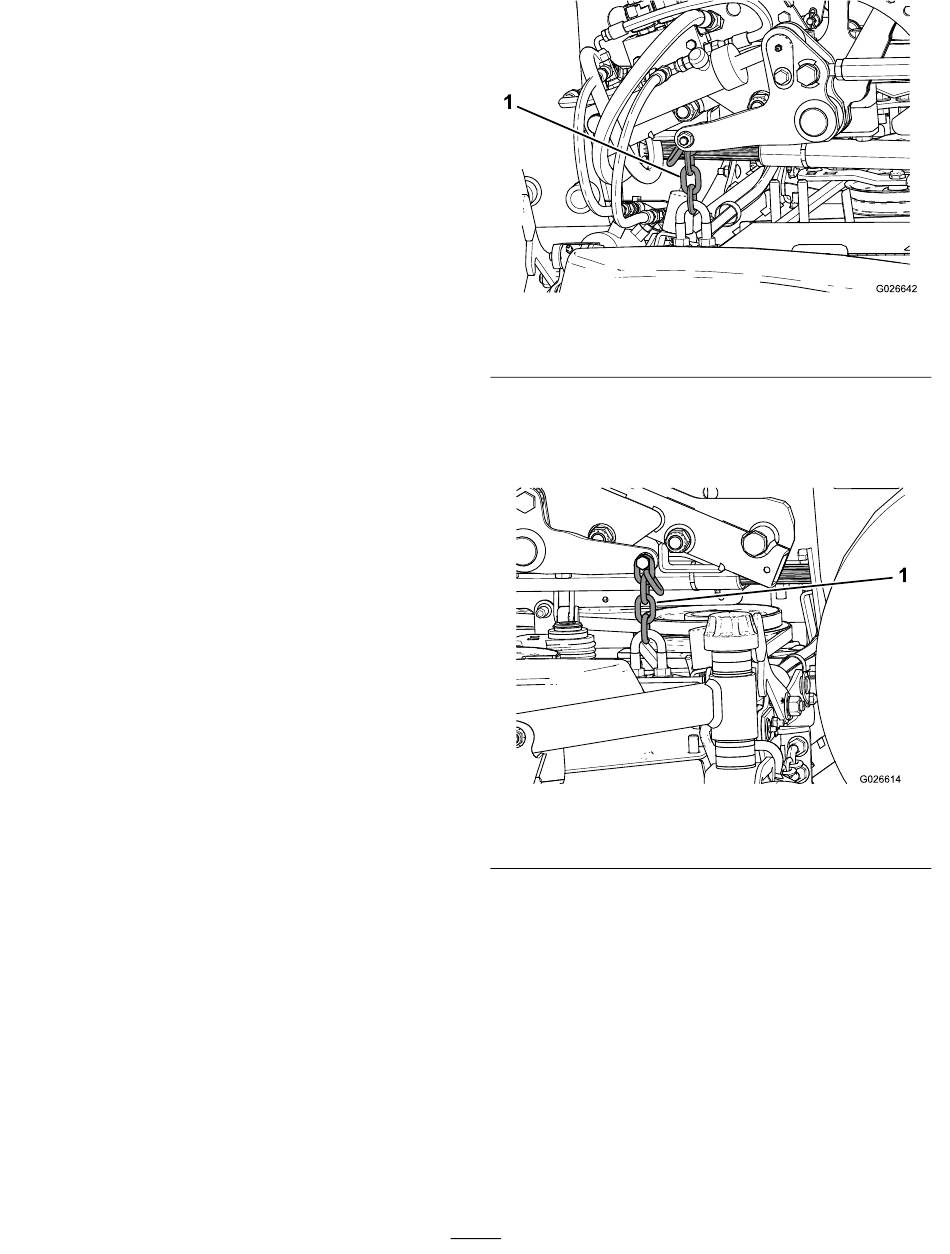

A. Fixez la chaîne de levage arrière droite
au côté intérieur du support de levage au
moyen d'un boulon et de 2 écrous
17).
1. Chaîne de levage arrière droite
B.
(Figure
1. Chaîne de levage arrière gauche
C.
12
Figure 17
Fixez la chaîne de levage arrière gauche
au côté extérieur du support de levage au
moyen d'un boulon et de 2 écrous
18).
Figure 18
En vous servant des maillons supérieurs de
la chaîne, fixez les chaînes de levage avant
au côté extérieur des supports de levage.
g026642
(Figure
g026614
