Monter l'opérateur de porte (suite)

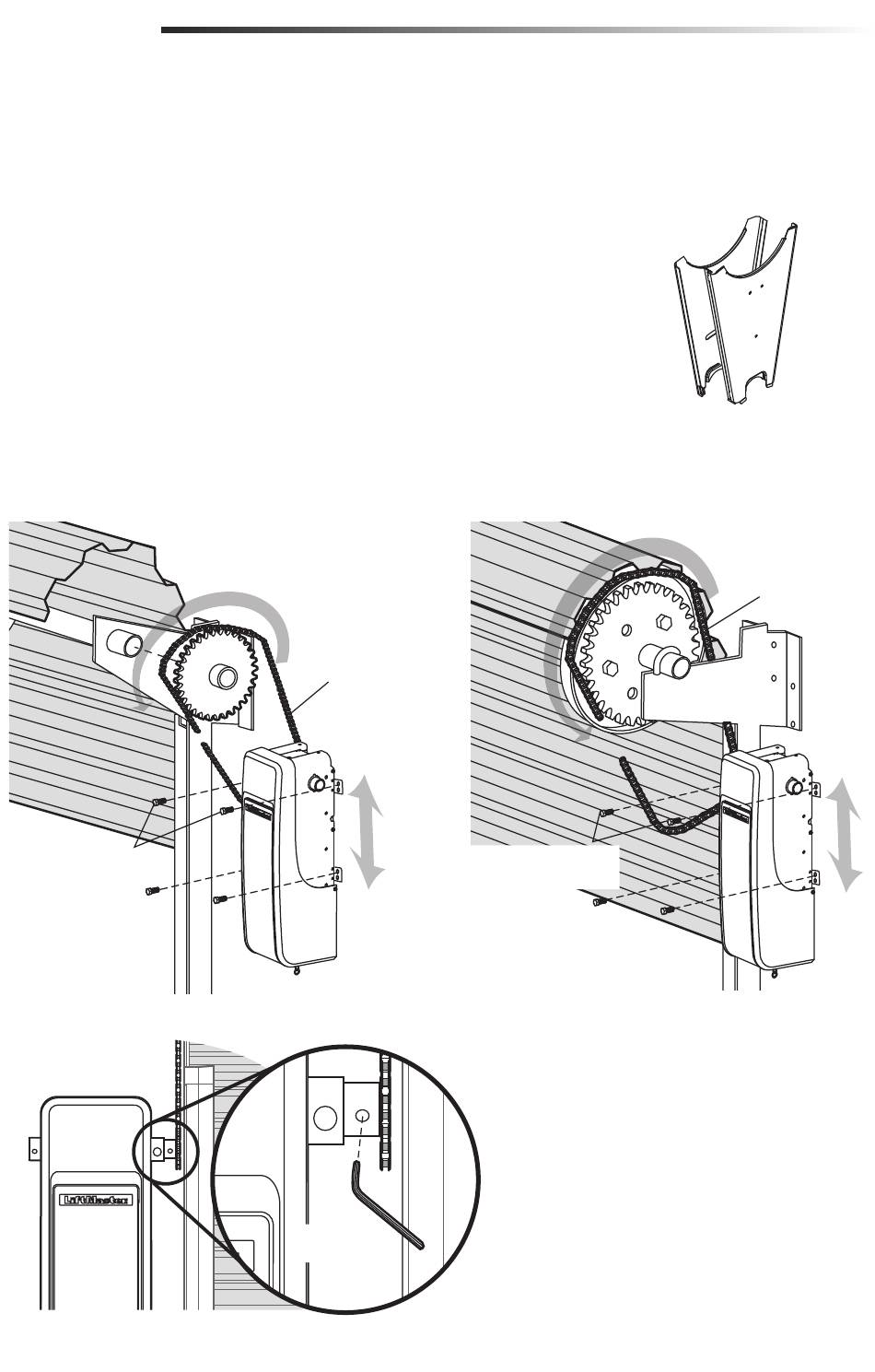

MONTEZ L'OPÉRATEUR DE PORTE ET FIXEZ LA CHAÎNE
1.
Relevez l'opérateur de porte jusqu'à la position de montage approximative. Alignez le
pignon d'entraînement avec le pignon de la porte.
REMARQUE : Le pignon d'entraînement peut être monté dans l'une des trois
positions suivantes pour faciliter l'alignement du pignon d'entraînement avec le
pignon de la porte.
2.
Enroulez la chaîne autour du pignon de porte et du pignon d'entraînement.
3.
Reliez les extrémités de la chaîne à l'aide du maillon principal.
4.
Relevez ou abaissez l'opérateur de porte jusqu'à ce que la chaîne soit tendue mais
pas serrée. Assurez-vous que l'arbre du moteur de l'opérateur de porte est parallèle
à l'arbre de la porte.
5.
Fixez l'opérateur à la surface de montage à l'aide du matériel approprié (non fourni).
6.
Serrez les boulons du pignon d'entraînement à l'aide d'une clé Allen de 5/32 po.
Matériel de montage
(non fourni)
PORTE À ARBRE MOTEUR
Chaîne
Serrez le pignon
d'entraînement
Matériel de montage
(non fourni)
43
Si l'opérateur est monté en dessous de
2,5 m (8 pi), le garde-chaîne modèle
3950CGJ doit être installé pour protéger
contre les blessures éventuelles, voir les
accessoires. page 62.
PORTE À ARBRE FIXE
Chaîne
