INSTRUCCIONES DE MONTAJE DE LA ESTUFA DE COMBUSTIBLE DUAL DE 30"
Código Nacional de Gas Combustible, ANSI Z223.1/
NFPA 54 o, en Canadá, con el Código de Instala-
ción de Gas Natural y Propano, CSA B149.1. El
aparato debe ser puesto a tierra conforme a los
códigos locales o, en ausencia de estos, conforme
al Código de Electricidad Nacional, NFPA 70 (última
edición) o, en Canadá, al Código de Electricidad de
Canadá, CSA C22.1-02.

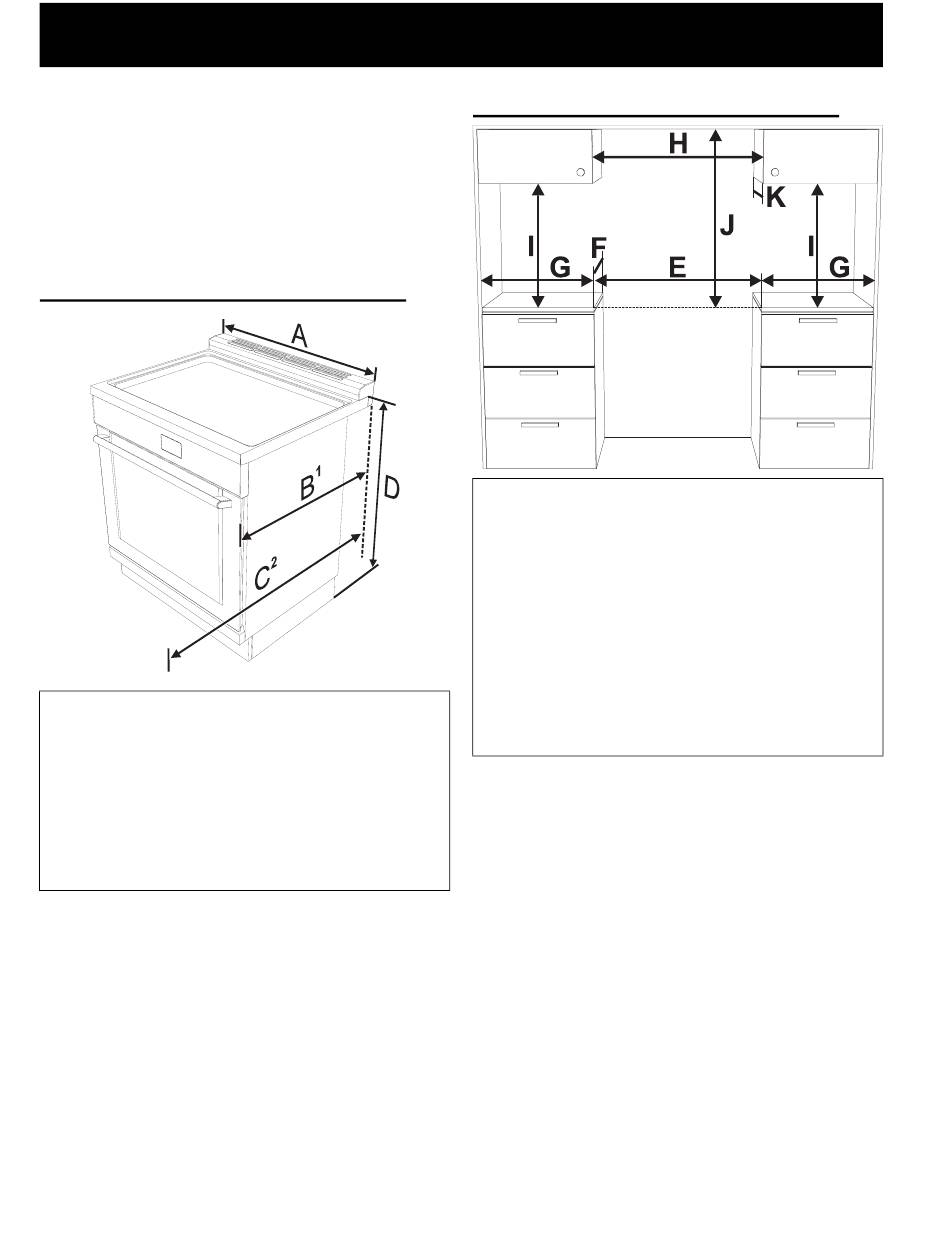

Dimensiones del producto

A
760 mm
mín.: 654 mm
1
B
máx.: 658 mm
2
1186 mm
C
min: 898 mm
D
max: 930 mm
1. La medida B varía según el tipo de instalación:
el mínimo se obtiene sin los separadores trase-
ros (vea «Instalación de isla») y el máximo se
obtiene para la instalación tradicional (instala-
ción insertable - con los separadores traseros).
2. La medida C hace referencia a la puerta abierta.
29" 15/16"
mín.: 25 3/4"
máx.: 25 14/16"
46 11/16"
min: 35 6/16"
max: 36 5/8"
44

Distancias del armario

E
mín. 762 mm
F
628 mm
G
mín. 508 mm
H
mín. 762 mm
I
mín. 457 mm
J
vea las notas a continuación
K
máx. 330 mm
La distancia J puede tener los siguientes valores:
• J = 36" / 914 mm distancia mínima entre la
superficie de cocción y la base de un armario de
madera o metal sin protección.
• J = 30" / 762 mm como mínimo cuando el fondo
del armario de madera o metal está protegido por
una madera resistente al fuego de no menos de
1/4 pulgadas de grosor, cubierta por una lámina
metálica de MSG de número 28 como mínimo,
por acero inoxidable de 0,015 pulgadas de grosor,
por aluminio de 0,024 pulgadas de grosor o por
cobre de 0,020 pulgadas de grosor. Las distan-
cias de materiales no combustibles están fuera
del alcance de la ANSI Z21.1 y no están certifica-
das por CSA. Las distancias de menos de 30''
deben ser aprobadas por los códigos locales y/o
por la autoridad local competente.
mín. 30"
24" 5/8
mín. 20"
mín. 30"
mín. 18"
máx. 13"
