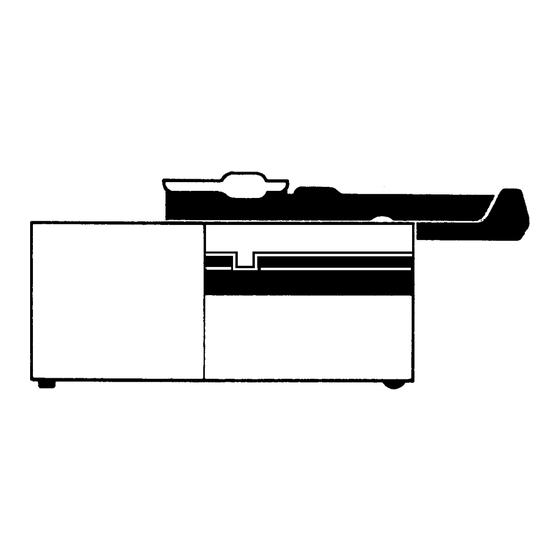

AS-1A
MANUEL OPERATEUR
1. FONCTION
L'AS-1A est utilisé pour assembler des documents en liasses
et diriger celles-ci vers:
• l'insèreuse, si tous les documents ont une dimension
correcte pour être insérés dans l'enveloppe sans pliages.
• la plieuse ou le transporteur si un pliage ou une
adjonction de documents est requis.
L'AS-1A reçoit les documents un par un à sa demande soit
d'un alimenteur autonome soit d'un massicot pour des
documents en continu.
L'AS-1A lit, au moyen d'une tête de lecture, les marques
imprimées spécialement sur les documents.
La codification des marques informe le système que:
• le document est à accumuler.
• la liasse est à insérer ou à dévier.
• un encart doit être délivré par l'alimenteur concerné.
• la sortie latérale de l'insèreuse doit être activée.
Information sécurité
L'ouverture des panneaux excepté les capots (L) (P) page 7 et
la table d'entrée ne doit être effectuée que par le personnel
habilité et averti des risques encourus. L'ouverture des capots
M, O et P et la table d'entrée est contrôlée par des micro-
contacts. Voir figure 1.
AS-1A
MICROSWITCH
CHEMIN DE SORTIE
VERS MODULES
SUIVANT
EVACUATION
GAUCHE
CHEMIN D'ACCUMULATION
CHEMIN DE RETOURNEMENT
TETES DE LECTURE
CHEMIN D'AMENEE
EVACUATION
DROITE
DOCUMENT VENANT DU
MODULE PRECEDENT
Fig. 1
1/12
