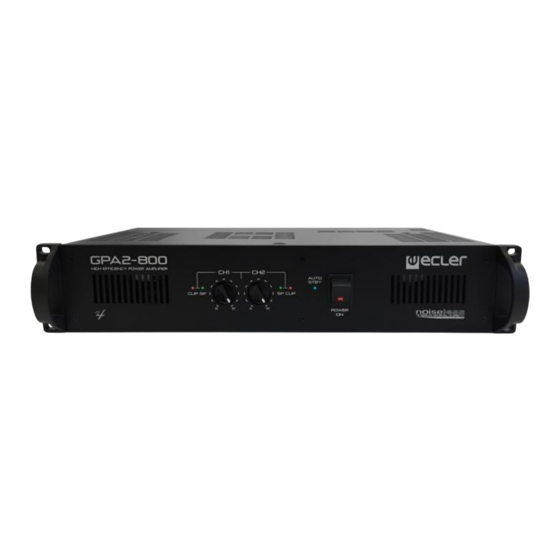

- Page 1 Série GPA AMPLIFICATEURS Amplificateur stéréo à haut rendement MODE D’EMPLOI 50-0414-0103 GPA2-400-800 FR...
-
Page 2: Table Des Matières
SOMMARIE REMARQUE IMPORTANTE ....................3 CONSIGNES DE SÉCURITÉ IMPORTANTES ..............4 NOTE IMPORTANTE ........................ 5 INTRODUCTION ........................5 4.1. Fonctions ............................5 INSTALLATION.......................... 6 5.1. Précautions ........................... 6 5.2. Disposition, montage, ventilation ..................6 5.3. Connexion au secteur ....................... 7 5.4. -
Page 3: Remarque Importante
REMARQUE IMPORTANTE Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d’une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes. Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil. -
Page 4: Consignes De Sécurité Importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES Lisez ces instructions. Conservez ces instructions. Prenez en compte tous les avertissements. 4. Suivez toutes les instructions. 5. N'utilisez pas cet appareil près de l'eau. 6. Nettoyez-le uniquement à l'aide d'un chiffon sec. 7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant. -
Page 5: Note Importante
La gamme d'amplificateurs GPA Ecler offre la fiabilité professionnelle reconnue des amplificateurs Ecler à un prix accessible. Elle est composée de 2 modèles stéréo de 360 et 720W RMS par canal sous 4. Tous les modèles bénéficient d'une technologie à très haut rendement, d'une fonction de mise en veille automatique et d'un refroidissement par convection, sur 2 unités de hauteur de rack. -
Page 6: Installation
INSTALLATION 5.1. Précautions L'amplificateur de puissance doit être raccordé à la terre dans les conditions suivantes: Résistance de Terre, Rg=30 ou moins. L’atmosphère dans laquelle doit fonctionner l’amplificateur doit être sèche et exempte de poussière. Evitez l’humidité et tout contact de liquide avec l’appareil. -
Page 7: Connexion Au Secteur
5.3. Connexion au secteur Les amplificateurs GPA fonctionnent sur courant alternatif, selon le pays, de 110-120, 220-240V 47/63Hz. (voir la plaque de caractéristiques à l’appareil). Éviter de mêler les cordons secteur et les cordons audio, ceci peut provoquer des ronflements. Afin de protéger l'étage d'éventuelles surcharges électriques, des fusibles ont été... -
Page 8: Filtre Subsonique Et Mode D'économie D'énergie
5.5 Filtre subsonique et mode d'économie d'énergie Ce filtre évite que soient reproduites des fréquences inaudibles dont l'amplification suppose un risque pour les haut-parleurs de basses fréquences, qui peut entraîner un déplacement exagéré du cône. Le GPA est équipé d'un filtre subsonique coupe-bas commutable en face arrière (22), avec une fréquence de coupure de 50Hz, une pente de 18dB/oct et des caractéristiques de type Butterworth. -
Page 9: Mise En Marche Et Utilisation. Fonctionnement
• Il convient de s'assurer que l'impédance finale de l'installation avec l'amplificateur en mode Bridge, ne soit jamais inférieure à 5.3. • Le câble de raccordement de l'amplificateur sur les enceintes doit être de bonne qualité et de section suffisante surtout s'il existe une distance importante entre les amplificateurs et les hautparleurs. -
Page 10: Indicateurs (Témoins)
6.3. Indicateurs (témoins) Les amplificateurs GPA sont équipés d'un système de témoins simple et efficace. • Les indicateurs CLIP (1, 5) signalent l'absence de signal en sortie pour enceintes. Ces indicateurs peuvent s'allumer dans les cas suivants: o Au moment de la mise en route, durant la période de veille (STANDBY) nécessaire à... -
Page 11: Schéma Et Liste De Fonctions
SCHÉMA et LISTE DE FONCTIONS 8.1. GPA2-400 Indicateur de clip CH 1, CLIP 11 Embases “ Speakon” pour les haut- parleurs, CH 2 Indicateur de présence du signal en entrée CH 1, SP 12 Bornier dévissable de sortie 1, CH 1 Atténuateur d’entrée CH 1 13 Bornier dévissable de sortie 2, CH 2 Indicateur de présence du signal en... -
Page 12: Gpa2-800
8.2. GPA2-800 Indicateur de clip CH 1, CLIP 10 Embases “ Speakon” pour les haut- parleurs, CH 1 Indicateur de présence du signal en entrée CH 1, SP 11 Embases “ Speakon” pour les haut- parleurs, CH 2 Atténuateur d’entrée CH 1 12 Bornier dévissable de sortie 1, CH 1 Indicateur de présence du signal en entrée CH 2, SP... -
Page 13: Schema De Blocs
SCHEMA DE BLOCS 9.1. GPA2-400... -
Page 14: Gpa2-800
9.2. GPA2-800... -
Page 15: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES GPA2-400 GPA2-800 POWER 20-20kHz 1% THD 1 Channel @ 4 390 WRMS 640 WRMS 1 Channel @ 8 225 WRMS 347 WRMS All Channels @ 4 322 WRMS 575 WRMS 1 Channel @ 2.666 506WRMS 880WRMS 1 Channel @ 2 1000WRMS 2 Bridged channels @ 8... - Page 16 Pour des questions techniques, contactez votre fournisseur, distributeur ou remplissez le formulaire de contact sur notre site Internet, dans Support / Technical requests. Motors, 166‐168 08038 Barcelone ‐ Espagne ‐ (+34) 932238403 | information@ecler.com www.ecler.com...
