5.0 INFORMATION ÉLECTRIQUE

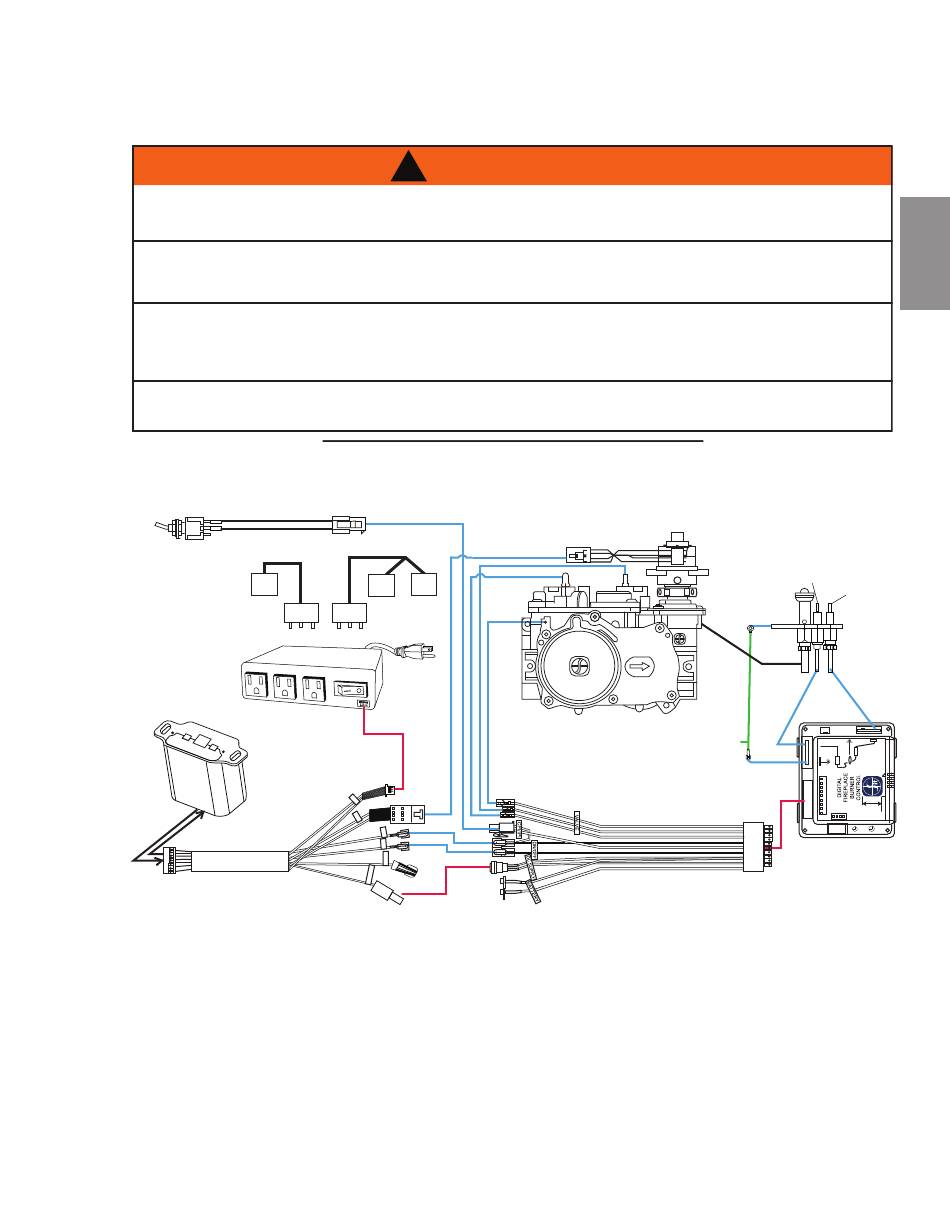

5.1 SCHÉMA DE CÂBLAGE
N'UTILISEZ PAS CE FOYER SI UNE PARTIE QUELCONQUE A ÉTÉ SUBMERGÉE. CONTACTEZ
IMMÉDIATEMENT UN TECHNICIEN DE SERVICE QUALIFIÉ POUR INSPECTER L'APPAREIL POUR
RISQUE DE CHOCS ÉLECTRIQUES OU D'EXPLOSION. NE BRANCHEZ PAS LE 110 V À LA SOUPAPE
OU À L'INTERRUPTEUR MURAL DE L'APPAREIL. UN BRANCHEMENT ÉLECTRIQUE INCORRECT
CET APPAREIL DOIT ÊTRE RACCORDÉ ÉLECTRIQUEMENT PAR UN ÉLECTRICIEN QUALIFIÉ
CONFORMÉMENT AUX CODES LOCAUX. EN L'ABSENCE DE CODES LOCAUX, UTILISEZ LA
VERSION COURANTE DU CODE CANADIEN DE L'ÉLECTRICITÉ CSA C22.1 AU CANADA OU LE
ALLUMEZ TOUJOURS LA VEILLEUSE, QUE CE SOIT POUR LA PREMIÈRE FOIS OU LORSQUE
L'APPROVISIONNEMENT EN GAZ EST ÉPUISÉ, AVEC LA PORTE VITRÉE OUVERTE OU RETIRÉE.
Cet appareil est équipé d'un système de dépannage à piles. Si le système de dépannage à piles est utilisé,
installez quatre piles AA (non fournies) dans le récepteur.
Interrupteur ACS/IPI
Soufflerie
120V OUT
Module de contrôle
Récepteur
Prise du
Harnais de fils
harnais de
fils
AVERTISSEMENT
!
DES DOMMAGES AU CIRCUIT ÉLECTRIQUE.
ENDOMMAGERA LES CONTRÔLES.
NATIONAL ELECTRICAL CODE ANSI/NFPA 70 AUX ÉTATS-UNIS.
Lumières
de veille
FAN
AUX OUT
POWER
COM
69.2
Électrode d'allumage
Soupape à
Fil de terre
modulation électronique
de la
veilleuse
Assemblage du harnais de fils
53
FR
Sonde de
flamme
Veilleuse
AE
Carte de circuits
imprimés IPI
