Téléphone
de secours

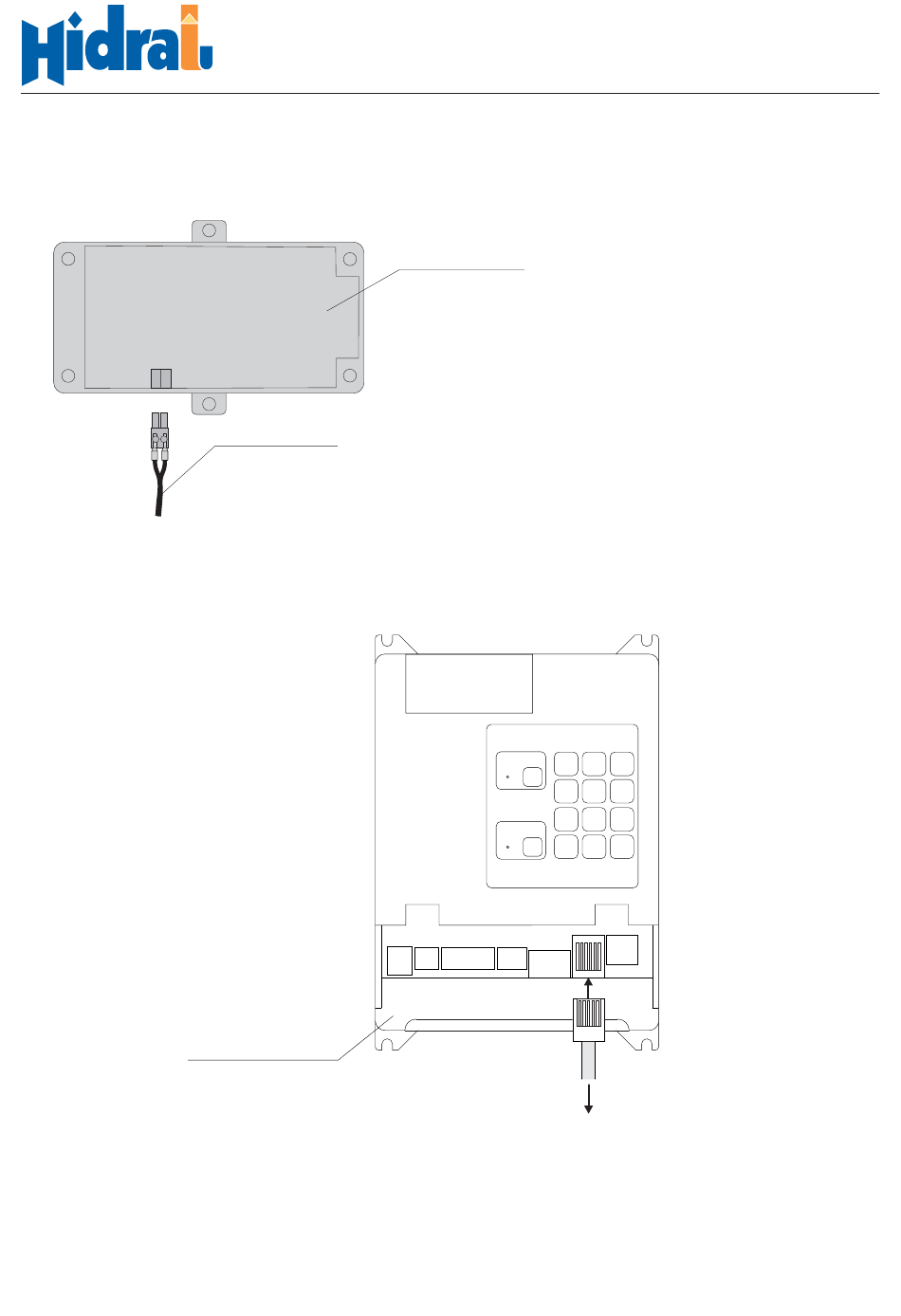

En cas de téléphone de secours EAR, connecter le poussoir alarme au-dessous de la cabine au connecteur CN2 du terminal
de son de la boîte de cabine.
CN2
Téléphone
de secours
En cas de téléphone de secours Amphitech, connecter le terminal sous cabine ADT TA05 au connecteur C06 de l'unité
électronique PTU 80 V4 installée sur le plafond de la cabine.
Unité électronique
Amphitech PTU 80 V4
(non fournie)
Ascenseur Monte-charges MIH
EAR
Poussoir alarme
au-dessous de la
cabine EAR (non
fourni)
Amphitech
INSTRUCTIONS DE MONTAGE
Terminal son EAR
(non fourni)
ALARM
4
END OF ALARM
END OF ALARM
AMPHITECH
C02
C03
C04
C05
Terminal son
sous cabine
ADT TA05
(non fourni)
1
2
3
5
6
7
8
9
*
0
#
C06
C07
IM-452fr
Vers. 10
Page 74
