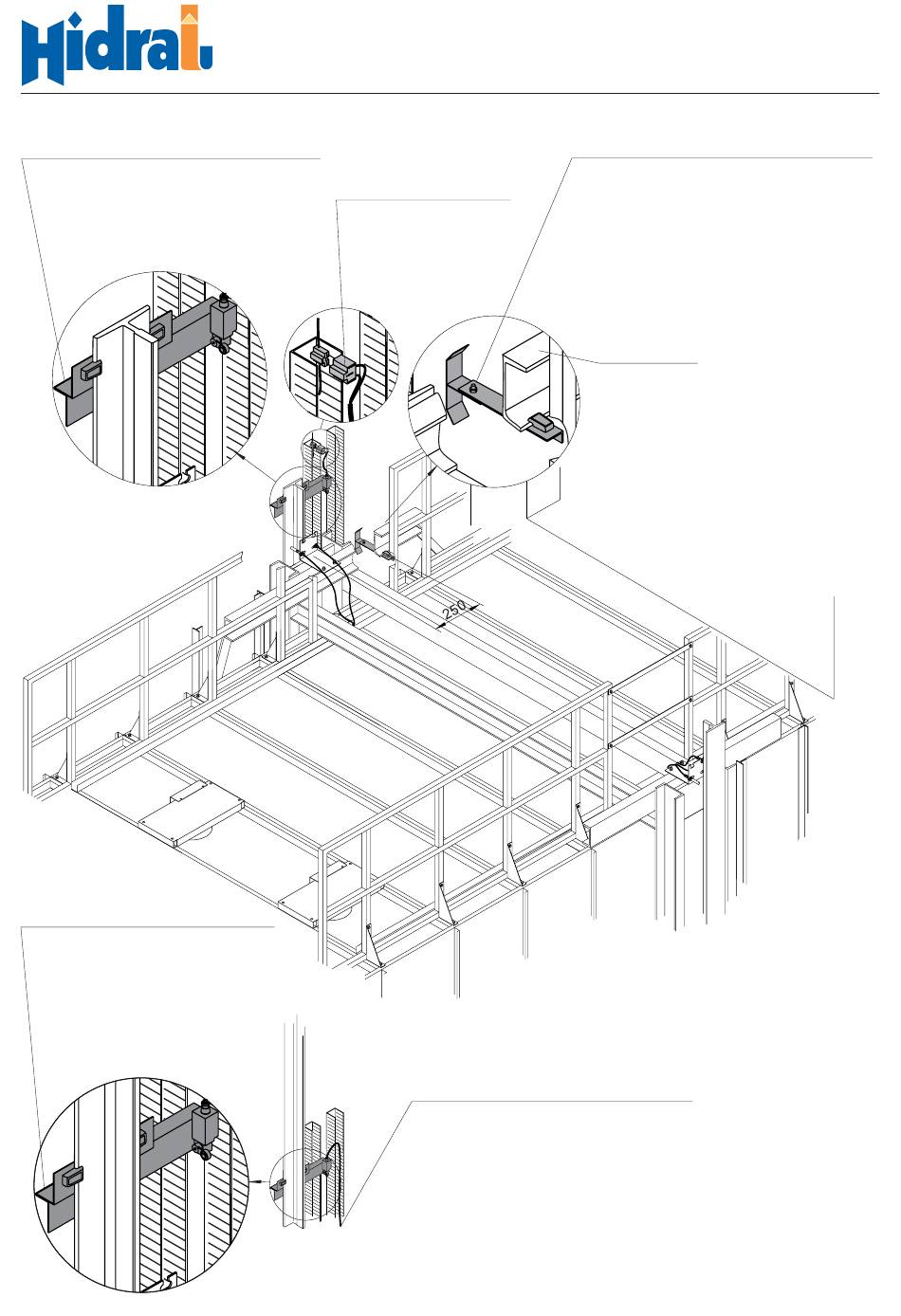

Fixer l'ensemble fin de course mode
maintenance à la guide, et placer le de
façon qu'il soit actionné quand le plafond
de cabine se trouve à plus de 1,8m du
toit de la gaine, et à plus de 0,8m du
niveau supérieur.
eme
6
Fixer l'ensemble fin de course
inférieur pour l'operation de reset
à la guide. Situer-le de façon qu'il
soit actionné quand la cabine se
trouve au-dessous du niveau de
l'arrêt inférieur, dans la zone de
re-levellage.
INSTRUCTIONS DE MONTAGE
Ascenseur Monte-charges MIH
eme
5
Brancher le câble au
connecteur "KFM" du
"paquet série".
eme
7
Passer le câble par le conduit du côté
droit vers le cadre électrique.
eme
3
Installer l'ensemble actuateur fin de
course à la partie inférieur du pont
supérieur du étrier, proche des conduits,
à 250mm du centre des guides.
Pont supérieur
IM-452fr
Vers. 10
Page 43
