Module d'affichage

Rapport
Affichage LCD
Minuteurs
de vie en pot
Touches
programmables
Touches
de navigation
Touche
de mise en veille
Touche de
configuration

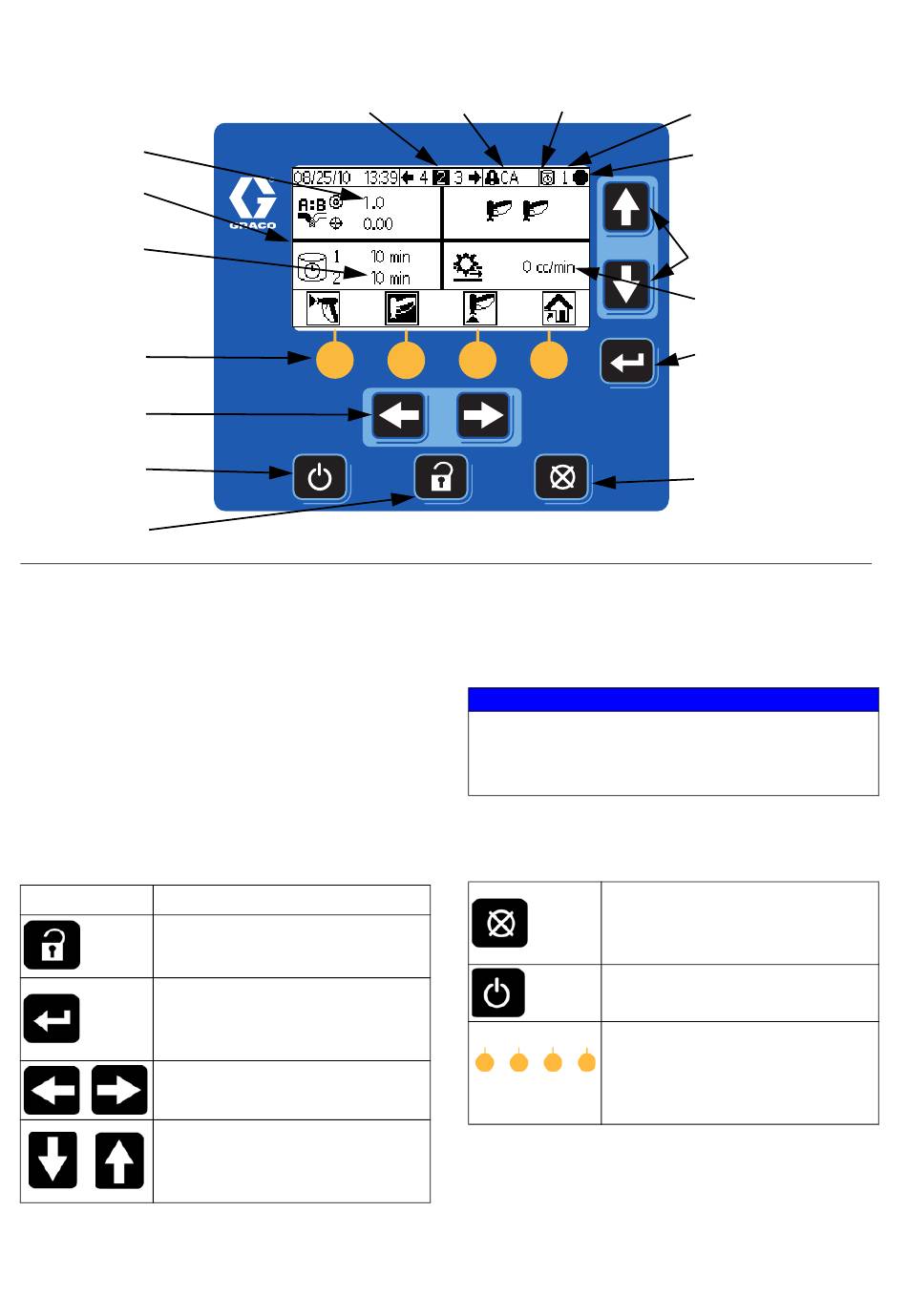

F . 10. Module d'affichage
IG
Écran
Fournit des informations textuelles et graphiques
concernant les opérations de configuration et de
pulvérisation. Le rétro-éclairage de l'écran est configuré
par défaut pour rester actif. Il est possible de déterminer
le nombre de minutes d'inactivité de l'écran avant que le
rétro-éclairage ne s'estompe. Consulter la Configuration 3
(écran 20), page 46. Appuyer sur n'importe quelle touche
pour rétablir le rétro-éclairage normal.
REMARQUE : Le module d'affichage et son support
peuvent être retirés depuis le couvercle du boîtier
électrique et remontés par la suite.
Légende Fonction
Configuration : Appuyer dessus pour
accéder au mode d'installation ou
pour le quitter.
Entrer : Permet de sélectionner le
champ à modifier, de faire une
sélection ou de sauvegarder une
sélection ou une valeur.
Flèches gauche/droite : Permettent
de naviguer d'un écran à l'autre.
Flèches Haut/Bas : Permettent de
parcourir les champs d'un écran, les
éléments d'un menu déroulant ou les
chiffres d'un champ modifiable.
3A1660L
Code d'erreur
Numéro d'écran
État de vie en pot
ti16319a
Ces touches sont utilisées pour entrer des données
numériques, accéder aux écrans de configuration,
naviguer au sein d'un écran, faire défiler les écrans
et sélectionner des valeurs de configuration.
ATTENTION
Pour éviter d'endommager les boutons des touches
programmables, ne pas appuyer dessus avec des
objets tranchants tels que des stylos, des cartes
plastiques ou des ongles.
Correction d'erreur : Permet d'arrêter
une alarme et de corriger l'erreur
identifiée. Permet également
d'effacer une zone de saisie.
Veille : Interrompt le fonctionnement
du système et le met en veille.
Touches programmables :
Permettent de sélectionner l'écran
ou l'opération spécifique indiqués
sur le module d'affichage juste
au-dessus de chaque touche.
Module d'affichage
Programme actif
Mode Fonctionnement,
voir page 24 pour
connaître la touche
Touches de navigation
Débit
Touche d'envoi
Touche de
restauration
