Exigences d'une installation intrinsèquement sûre
Ne pas substituer ou modifier les composants
du système, car cela pourrait réduire la sécurité
intrinsèque. Lire les manuels d'instructions pour les
instructions en matière d'installation, de maintenance
et de fonctionnement du système. Ne pas installer
dans un site à risque un équipement qui est
uniquement homologué pour des sites sans risque.
Consulter l'étiquette d'identification pour connaître
le classement en matière de sécurité intrinsèque
du modèle utilisé.
18 PSI
ALTERNATOR
1.5 FCM
MODULE
(MIN)

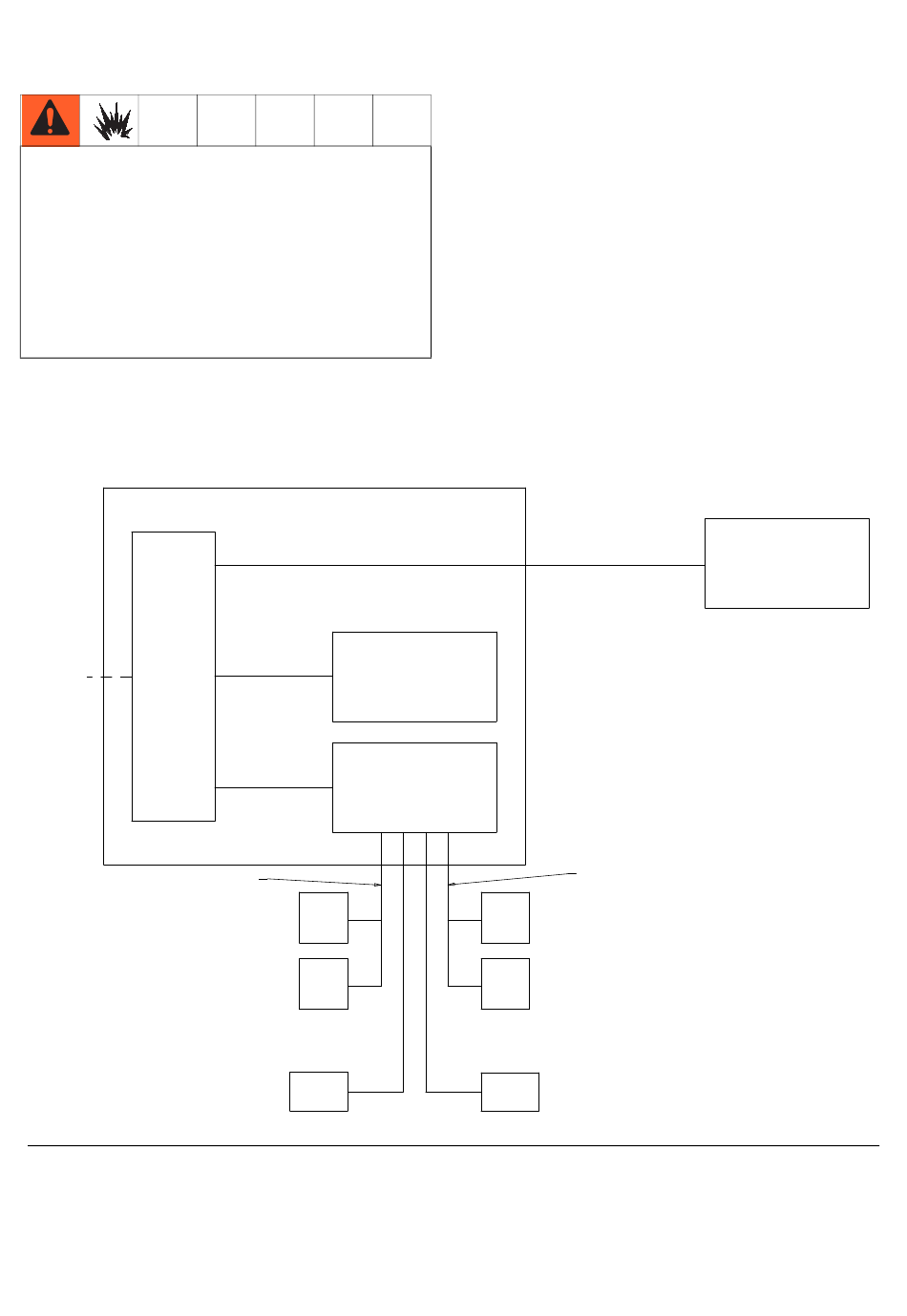

F . 1. Installation sur sites à risque
IG
3A1660L
Sites à risque (classifiés)
Classe 1, Div 1, Groupe D, T3 (États-Unis et Canada)
Classe 1, Zone 1, Groupe IIA, T3 (ATEX uniquement)
10' CAN CABLE
50' OPTION
2' CAN CABLE
20" CAN CABLE
LINEAR SENSOR/
REED SWITCH CABLE
"A" REED
SWITCH
"A" LINEAR
SENSOR
"A" PRESSURE
TRANSDUCER
1. L'installation doit être conforme aux exigences du
National Electric Code, NFPA 70, Article 504 Resp.,
Article 505, et ANSI/ISA 12.06.01.
2. Une mise à la terre multiple des composants est
autorisée si une liaison équipotentielle à haute
intégrité a été réalisée entre les points de
branchement.
3. Pour ATEX, effectuer l'installation conformément à la
norme EN 60079-14 et aux réglementations locales
et nationales en vigueur.
USB MODULE
FLUID
CONTROL
MODULE
"B" REED
SWITCH
"B" LINEAR
SENSOR
"B" PRESSURE
TRANSDUCER
LINEAR SENSOR/
REED SWITCH CABLE
