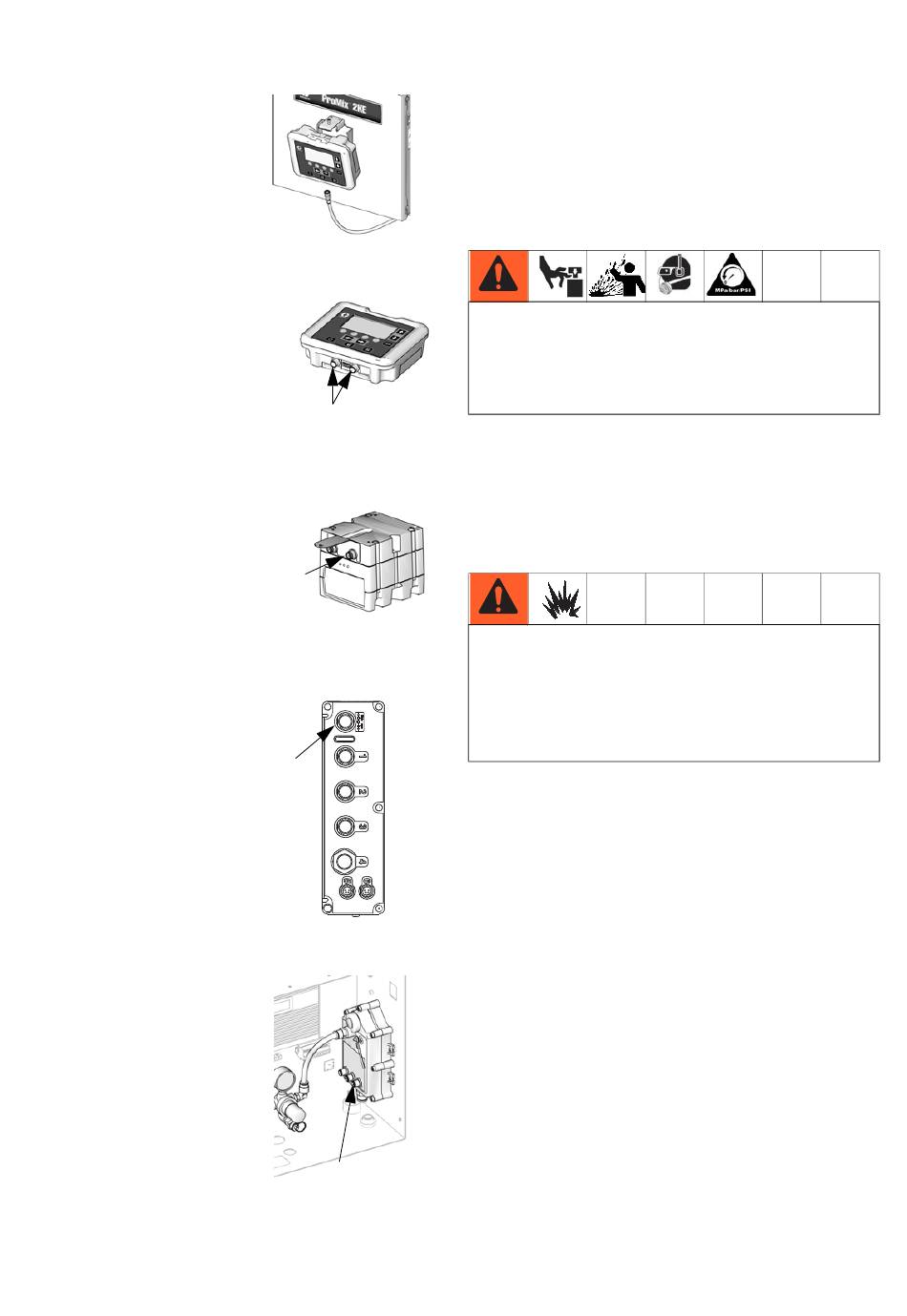

Module d'affichage
1. Monter le support du
module d'affichage
à l'avant du boîtier de
commande ou contre
un mur à l'aide des vis
fournies.
2. Insérer le module
d'affichage dans son
support.
3. Brancher l'une des extrémités
du câble CAN (fourni) au port
J6 du module d'affichage
(n'importe quel port).
4. L'autre extrémité du câble est déjà branchée à l'unité,
comme indiqué, selon la configuration du système :
•
Systèmes à
alimentation murale
avec module USB :
Brancher le câble CAN
sur le port P3 du module
USB.
•
Systèmes à
alimentation murale
sans module USB :
Brancher le câble CAN
au port J8 du module
avancé de contrôle des
produits.
•
Systèmes
d'alimentation
alternative (avec ou
sans module USB) :
Brancher le câble CAN
sur le port J3 de
l'alternateur.
3A1660L
ti16672a
ti16604a
J6
P3
ti16580a
J8
ti16579a
J3
ti16456a
Alimentation en air
Exigences
•
Pression d'alimentation en air comprimé :
517-700 kPa (5,2-7 bars ; 75-100 psi).
•
Tuyaux d'air : utiliser des tuyaux mis à la terre,
dimensionnés en fonction de l'appareil.
L'air emprisonné peut provoquer un démarrage
intempestif de la pompe ou de la vanne de
distribution, ce qui peut entraîner des blessures
graves par projection ou en raison des pièces en
mouvement. Utiliser des vannes d'arrêt à purgeur.
•
Régulateur de débit d'air et vanne d'arrêt à
purgeur : monté sur chaque tuyau d'air raccordé
à l'équipement d'alimentation en produit. Installer
une vanne d'arrêt supplémentaire en amont de tous
les accessoires des conduites d'air afin de les isoler
pendant l'entretien.
Avec un pistolet électrostatique PRO
installer une vanne d'arrêt sur la conduite d'air du
pistolet afin de couper l'air d'atomisation et celui
provenant de la turbine. Contacter le distributeur
Graco pour obtenir plus d'informations à propos des
vannes d'arrêt pour les applications électrostatiques.
•
Filtre à air : de 10 microns ou plus pour filtrer l'huile
et l'eau de l'air d'alimentation et empêcher de polluer
la peinture ou de boucher les électrovannes.
Installation
™
