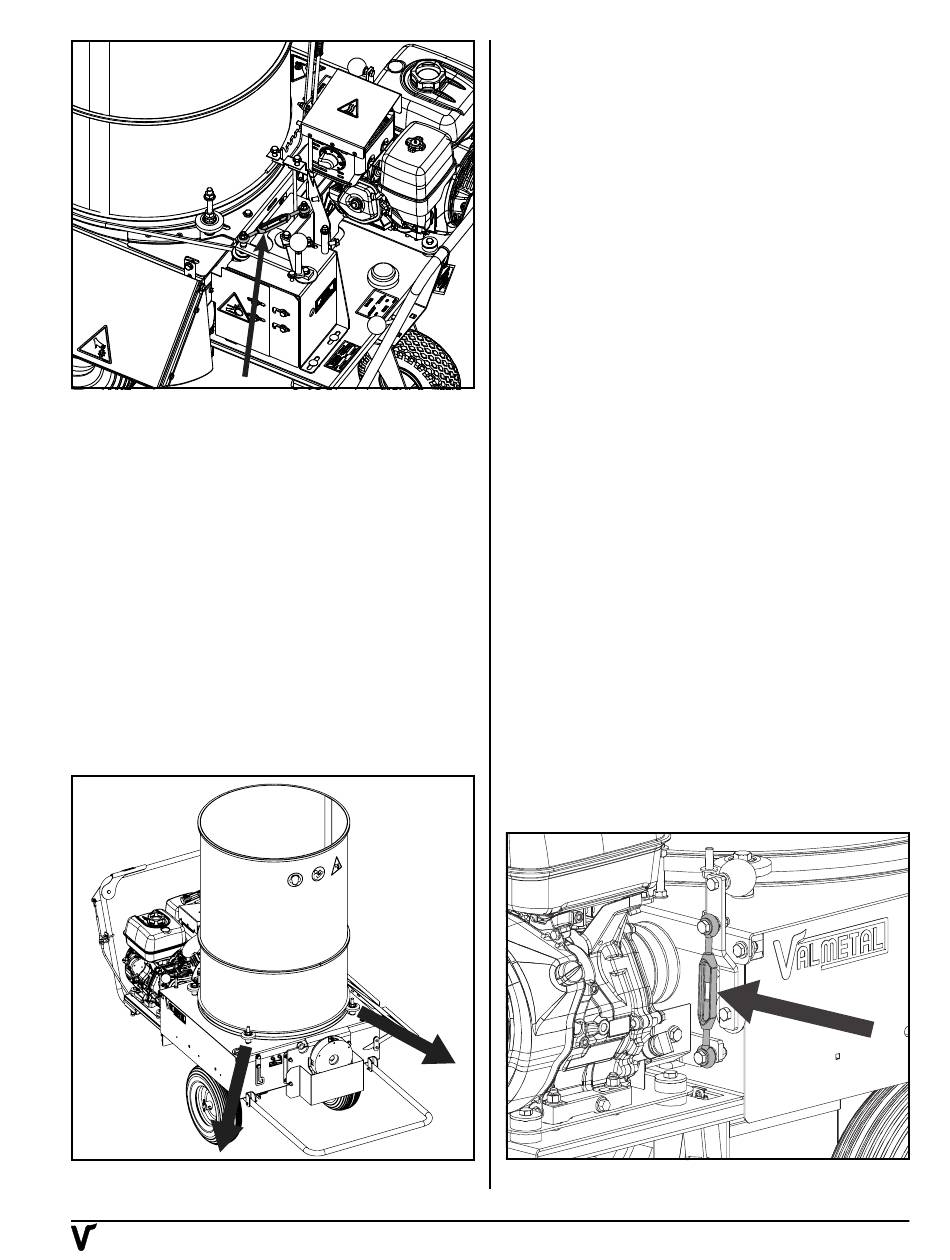

fig.20 - Ajustement de la tension de la courroie

Remplacement de la courroie de la cuve

Suivez ces procédures afin de changer la courroie:
1� Éloignez toute personne, surtout les enfants�
2� Éteignez le moteur, déplacez le petit levier du bas vers la
gauche afin de couper le gaz acheminé au moteur, retirez la clef
du moteur (sur modèle électrique seulement), désengagez tous
les entraînements et attendez que toutes les pièces mobiles
soient immobilisées�
3� Retirez les gardes protecteurs�
4� Dévissez les boulons qui retiennent les roues de guides de
cuve arrières�
5� Glissez les roues de guides de cuve vers l'arrière (figure 21)�
fig.21 - Roues guides de cuve
6� Glissez la courroie au bas de la cuve puis soulevez la cuve pour
retirer la courroie�
7� Retirez la courroie de la boîte d'engrenages et de la poulie de
tension�
8� La courroie est maintenant libre et peut être remplacée�
9� Faites le contraire des procédures décrites ci-haut afin d'instal-
ler une nouvelle courroie�
10� Resserrez le boulon du levier de commande de la grille�
11� Serrez les roues de guides de cuve arrières�
12� Remettez tous les gardes de sécurité en place�
5.2.4 ENTRAÎNEMENT DES COUTEAUX

Tension de la courroie

Procédez de la façon suivante pour ajuster la tension de la (des)
courroie(s) d'entraînement des couteaux:
1� Éloignez toute personne, surtout les enfants�
2� Éteignez le moteur, déplacez le petit levier du bas vers la
gauche afin de couper le gaz acheminé au moteur, retirez la clef
du moteur (sur modèle électrique seulement), désengagez tous
les entraînements et attendez que toutes les pièces mobiles
soient immobilisées�
3� Retirez le garde protecteur�
4� Engagez la commande des couteaux�
5� Vérifiez la tension d'une courroie en appliquant une petite force
au centre la courroie� Celle-ci devrait dévier de 1/2 à 1 pouce
(25mm) d'un côté comme de l'autre�
6� Si la déviation est plus grande que 1 pouce (25 mm), la poulie
libre devrait être ajustée afin qu'elle soit plus tendue�
7� Tournez le tendeur à vis situé sur le levier de commande afin
d'ajuster la tension (figure 22)�
fig.22 - Ajustement de la tension de la courroie
13C50-0144 - Hache-paille manuel - juillet 2015
29
