Installation
6.1
Généralités
6.2
Préparation

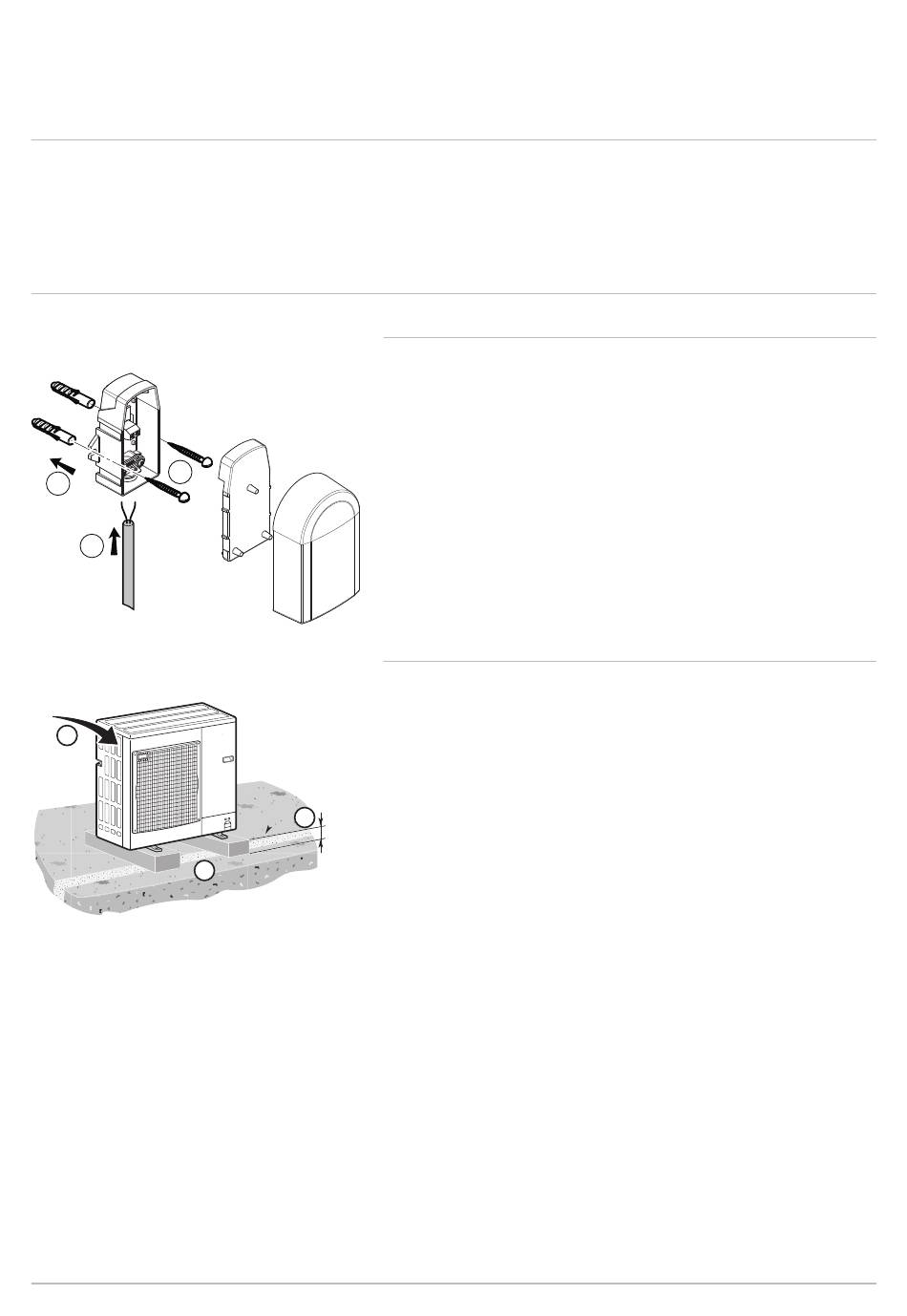

Fig.62
Montage de la sonde extérieure
2
1
3
MW-8800N003-5
Fig.63
3
2
7623716 - v10 - 16082017
Conformément à l'article L. 113-3 du code de la consommation, l'installa
tion des équipements doit être effectuée par un opérateur agréé dès lors
que la charge en fluide frigorigène est supérieure à deux kilogrammes ou
qu'un raccordement de fluide frigorigène est nécessaire (cas des split sys
tèmes, même équipés d'un coupleur rapide).
6.2.1
1. Mettre en place les 2 chevilles livrées avec la sonde (diamètre 4
mm).
2. Fixer la sonde avec les vis livrées (diamètre 4 mm).
3. Raccorder le câble à la sonde extérieure.
6.2.2
Pour une fixation au sol, il faut prévoir un socle béton.
La plaquette signalétique doit être accessible à tout moment.
1. Creuser un caniveau d'écoulement avec un lit de cailloux.
2. Prévoir un socle en béton pouvant supporter le poids du groupe ex
térieur et d'une hauteur minimale de 200 mm.
3. Installer le groupe extérieur sur le socle en béton.
1
200
MW-M001452-3
Mettre en place la sonde extérieure
Installer le groupe extérieur au sol
