2 A propos de cette notice

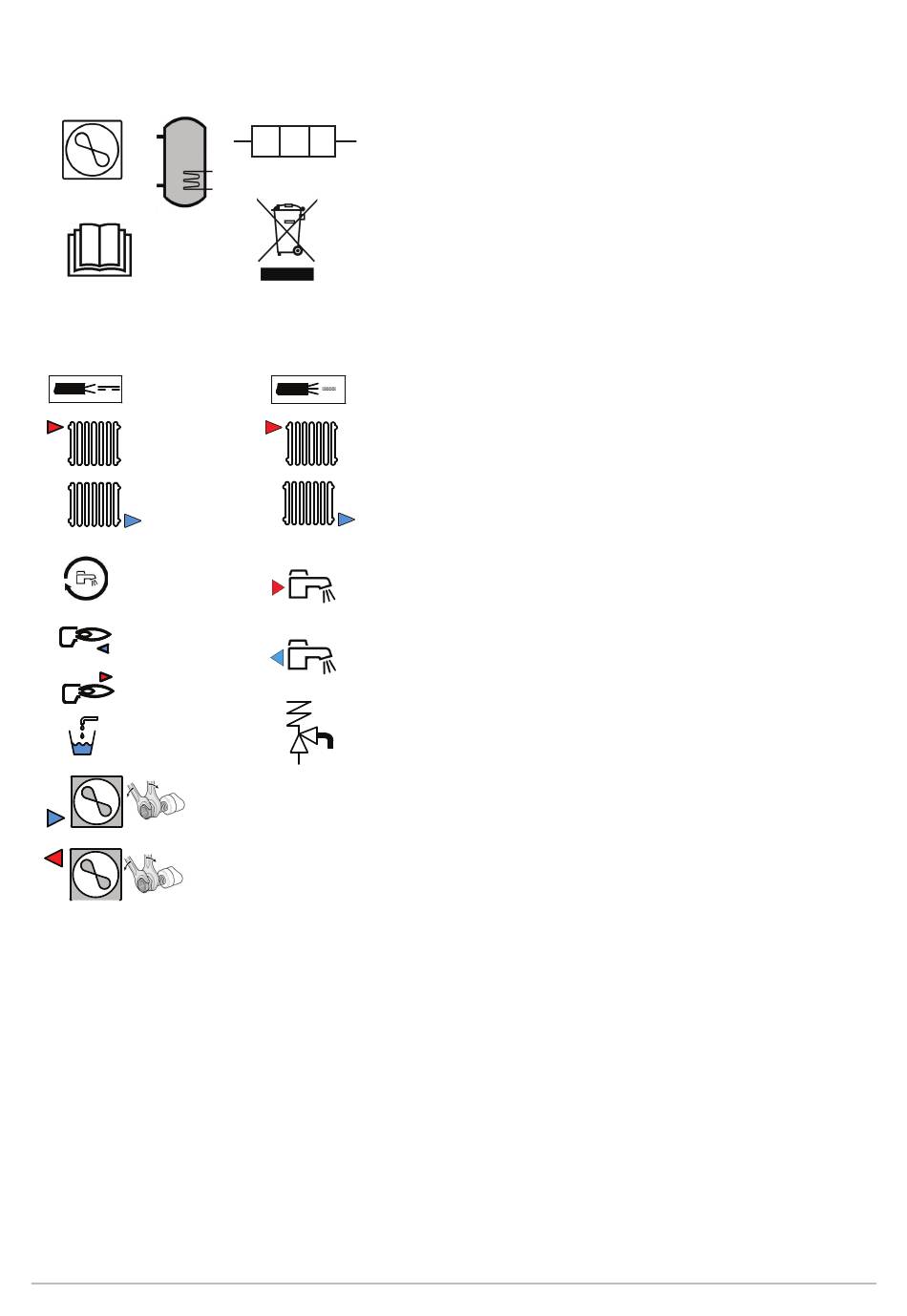

Fig.2 Symboles utilisés sur la plaquette
signalétique
1
2
4
Fig.3 Symboles utilisés sur l'étiquette de
raccordement
1
G1"
3
A
5
G1"
A
G3/4"
7
9
10
12
3/8
34-42 Nm
5/8
69-82 Nm
18 MPI–4
3
5
MW-6000286-1
2
4
B
G1"
G1"
6
B
G3/4"
8
G3/4"
11
13
Ø13
14
15
MW-6000285-1
1 Informations concernant la pompe à chaleur : type de fluide frigori­
gène, pression maximale de service et puissance absorbée par le
module intérieur
2 Informations concernant le préparateur d'eau chaude sanitaire :
volume, pression maximale de service et pertes statiques du pré­
parateur d'eau chaude sanitaire
3 Informations concernant l'appoint électrique : alimentation et puis­
sance maximale (uniquement pour les versions avec appoint élec­
trique)
4 Avant l'installation et la mise en service de l'appareil, lire attentive­
ment les notices livrées
5 Eliminer les produits usagés dans une structure de récupération et
de recyclage appropriée
1 Câble de sonde – basse tension
2 Câble d'alimentation 230 V / 400 V
3 Départ circuit de chauffage
4 Départ circuit B (option)
5 Retour circuit de chauffage
6 Retour circuit B (option)
7 Piquage pour recirculation
8 Départ eau chaude sanitaire
9 Départ vers l'appoint chaudière (uniquement pour les versions
avec appoint hydraulique)
10 Retour de l'appoint chaudière (uniquement pour les versions avec
appoint hydraulique)
11 Entrée eau froide sanitaire
12 Robinet de vidange
13 Soupape de sécurité
14 Raccord fluide frigorigène 3/8" – ligne liquide
15 Raccord fluide frigorigène 5/8" – ligne gaz
