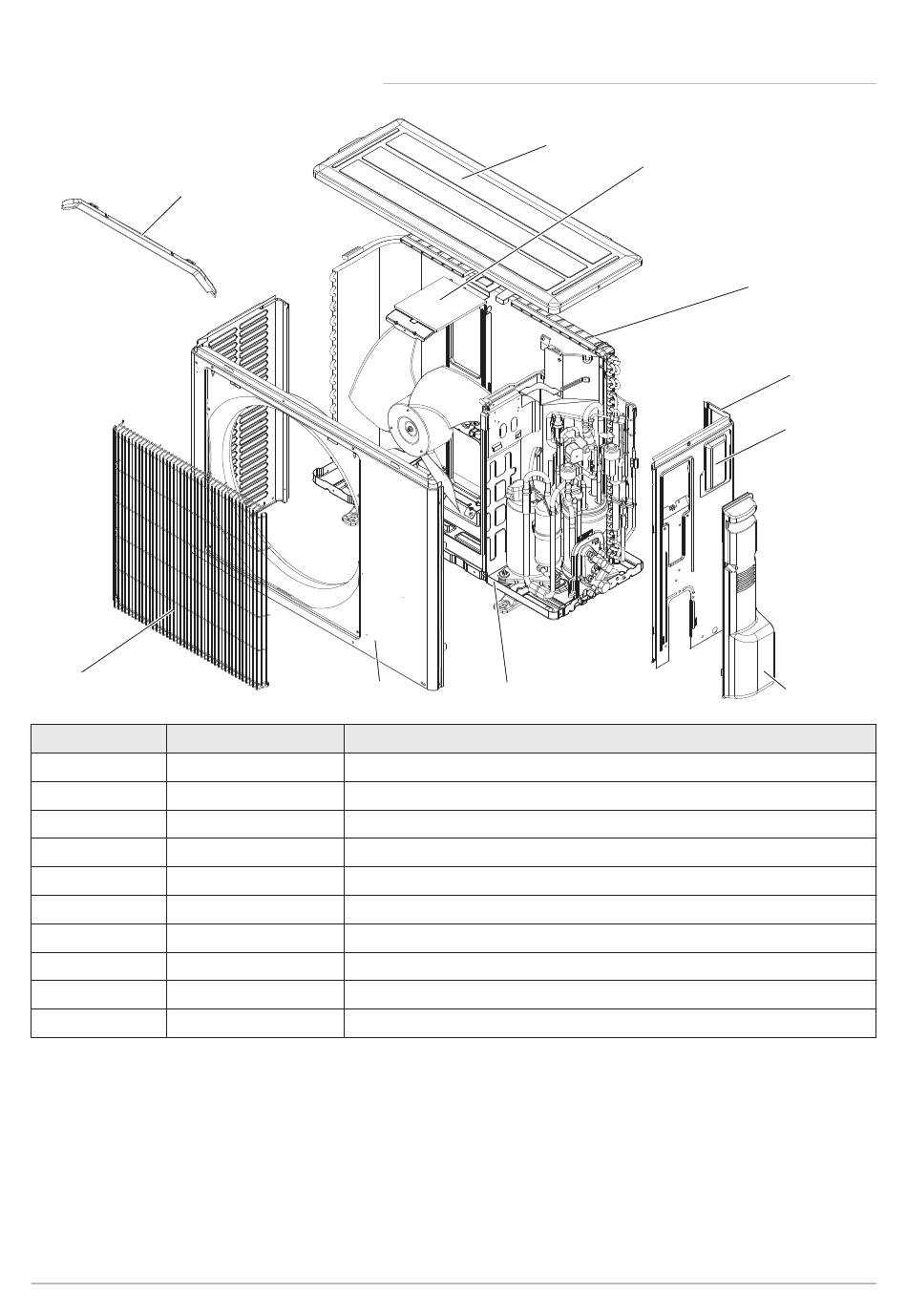

Fig.161 AWHP 6 MR-3 : châssis
4
1
Repère Référence
1 7673303
2 7673305
3 7673306
4 7673313
5 7673307
6 7673308
7 7673309
8 7673310
9 7673311
10 7673312
7623716 - v10 - 16082017
13.3.3 AWHP 6 MR-3
3
2
Description
Grille ventilateur
Panneau avant
Socle
Goulotte
Panneau d'accès entretien
Trappe
Grille de protection arrière
Panneau latéral droit
Support moteur
Chapiteau
10
9
13 Pièces de rechange
7
8
6
MW-1000875-2
5
MPI–4 145
