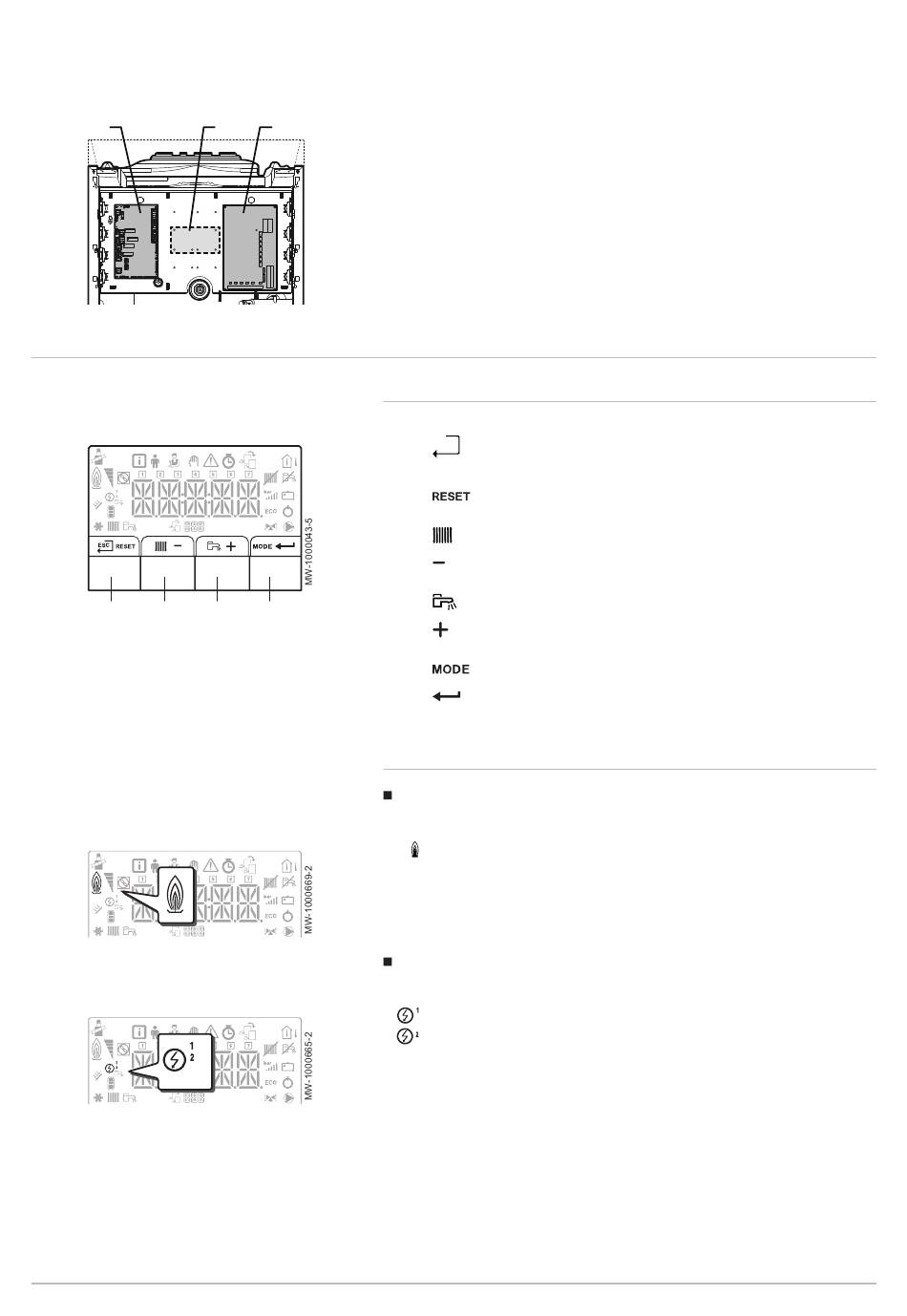

Fig.27
Emplacement des cartes électroni
ques
1
2
4.4
Description du tableau de commande
Fig.28
1
2
Fig.29
Fig.30
7623716 - v10 - 16082017
3
MW-2000151-2
4.4.1
3
4
4.4.2
1 Carte unité centrale EHC-02 : régulation du système hybride
2 Emplacement pour carte électronique optionnelle SCB-04 : gestion
d'un 2ème circuit
3 Carte électronique HPC : interface pour le groupe extérieur
Description des touches
1
: retour au niveau précédent sans enregistrement des modifi
cations effectuées
: réarmement manuel
2
: accès aux paramètres de chauffage
: diminution de la valeur
3
: accès aux paramètres d'eau chaude sanitaire si disponible
: augmentation de la valeur
4
: affichage du mode
: accès au menu sélectionné ou validation de la modification
de la valeur
Description de l'afficheur
Appoint hydraulique
Appoint hydraulique en demande
Appoint électrique
Allure 1 de l'appoint électrique
Allure 2 de l'appoint électrique
4 Description du produit
MPI–4
