Graco ProMix PD2K Fonctionnement page 53

Pression différentielle différentielle et et et point
Pression Pression différentielle
L'une des principales méthodes permettant de
garantir le bon maintien du rapport sur le système
ProMix PD2K consiste à surveiller la pression
différentielle entre la sortie de la pompe A et la sortie
de la pompe B. Dans l'idéal, ces deux pressions
devraient être identiques. Cependant, certains
facteurs (dimensionnement des conduites, viscosité
et rapport du mélange) sont susceptibles d'entraîner
des variations entre ces pressions. Il est primordial
de connaître la plage de pression type de votre
système afin de préparer une procédure efficace
de vérification de la pression différentielle, laquelle
informera l'utilisateur de la présence d'un élément
remettant potentiellement en question la précision du
rapport de mélange, mais sans générer d'alarmes
intempestives.
Il est recommandé qu'une fois le système entièrement
installé et prêt à entrer en fonctionnement, l'utilisateur
charge une composition et pulvérise le produit
mélangé. Durant la pulvérisation, consignez les
pressions de sortie des pompes A et B (affichées
sur écran principal de l'ADM). Pulvérisez jusqu'à
ce que les pressions se stabilisent à leurs valeurs
nominales. La différence entre les pressions de
sortie des pompes A et B constitue un point de
comparaison établi permettant de définir le point de
consigne de tolérance de pression du mélange.

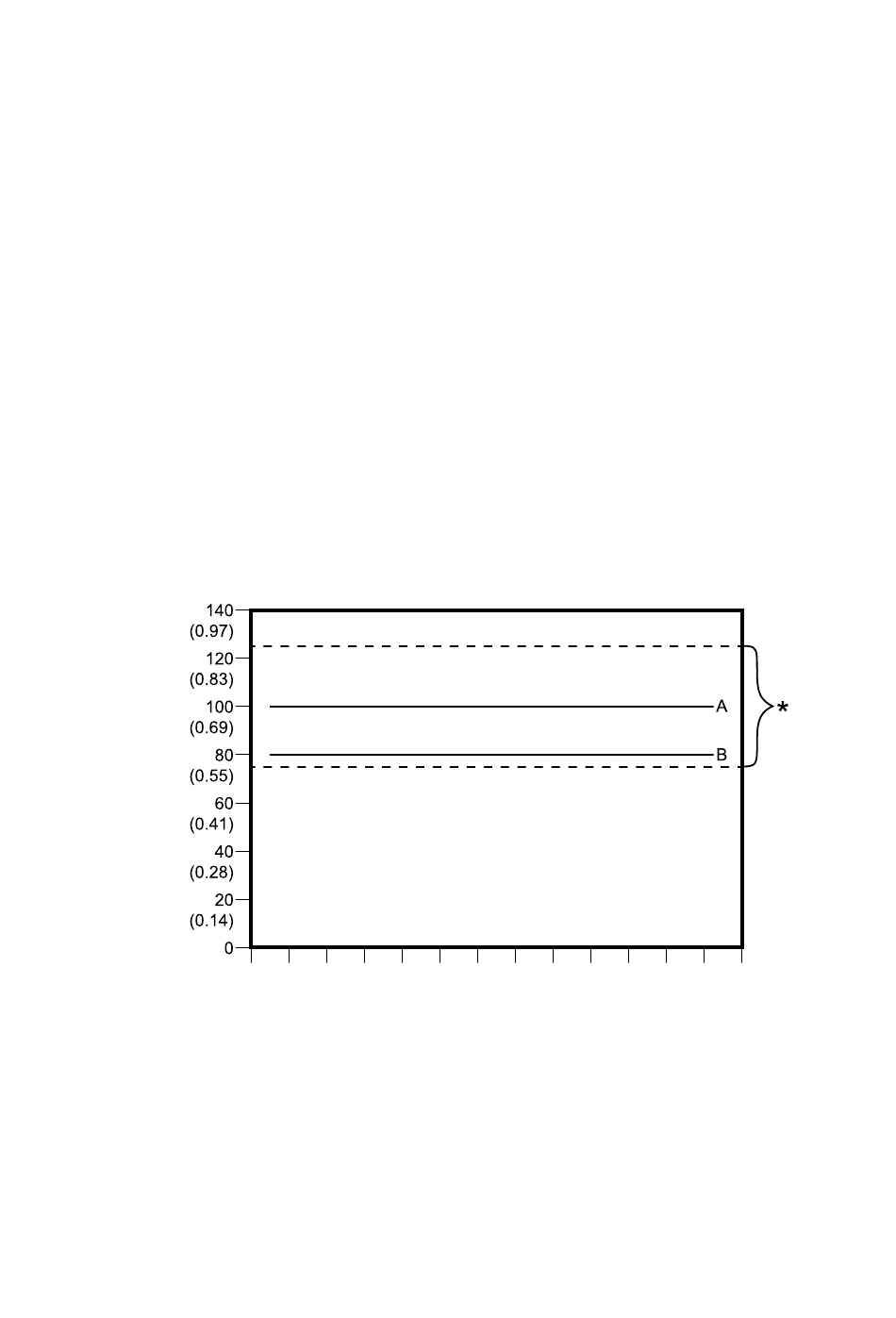

Pressure —
PSI (MPa)
Plage de pression de sortie acceptable de la pompe côté B pour un système utilisant une pression de pulvérisation
cible de 100 psi et une tolérance de pression du mélange de 25 %.
334074F
point de de réglage réglage de
point de réglage
* Plage autorisée
A : pression de sortie nominale de la pompe A
B: pression de sortie nominale de la pompe B
de tolérance tolérance de de la la la pression pression de
de tolérance de
Ce point de consigne de tolérance de pression
du mélange permet à la pression de sortie de la
pompe côté B de fluctuer d'un pourcentage précis
par rapport à la pression de sortie de la pompe
côté A (pulvérisation). Exemple : si la pression de
pulvérisation (pression de sortie de la pompe côté A)
est réglée à 100 psi, et que la tolérance de pression
du mélange est réglée à 25 %, alors la pression de
sortie de la pompe côté B pourra fluctuer entre 75 psi
(100 psi - 25 %) et 125 psi (100 psi + 25 %) sans que
le système ne génère d'alarmes.
Si le système a généré au cours de son
fonctionnement une grande quantité d'alarmes
sur pression différentielle, ou s'il est sur le point
de mélanger une grande diversité de produits à
des rapports de mélange différents, alors il sera
nécessaire d'augmenter la tolérance de pression du
mélange. De façon générale, il est recommandé
d'éviter de modifier ce point de consigne dans la
mesure du possible de façon à ce que le système
puisse avertir l'utilisateur en cas de problème
susceptible de compromettre la précision du rapport
de mélange.
Écrans du mode Configuration
de mélange mélange
pression de mélange
