Mode Diagnostic - Graco ProMix PD2K Fonctionnement

Écrans du mode Configuration
Écran Système Système 1 1 1
Écran Écran Système
L'écran de système 1 comprend les champs suivants
qui définissent le système.

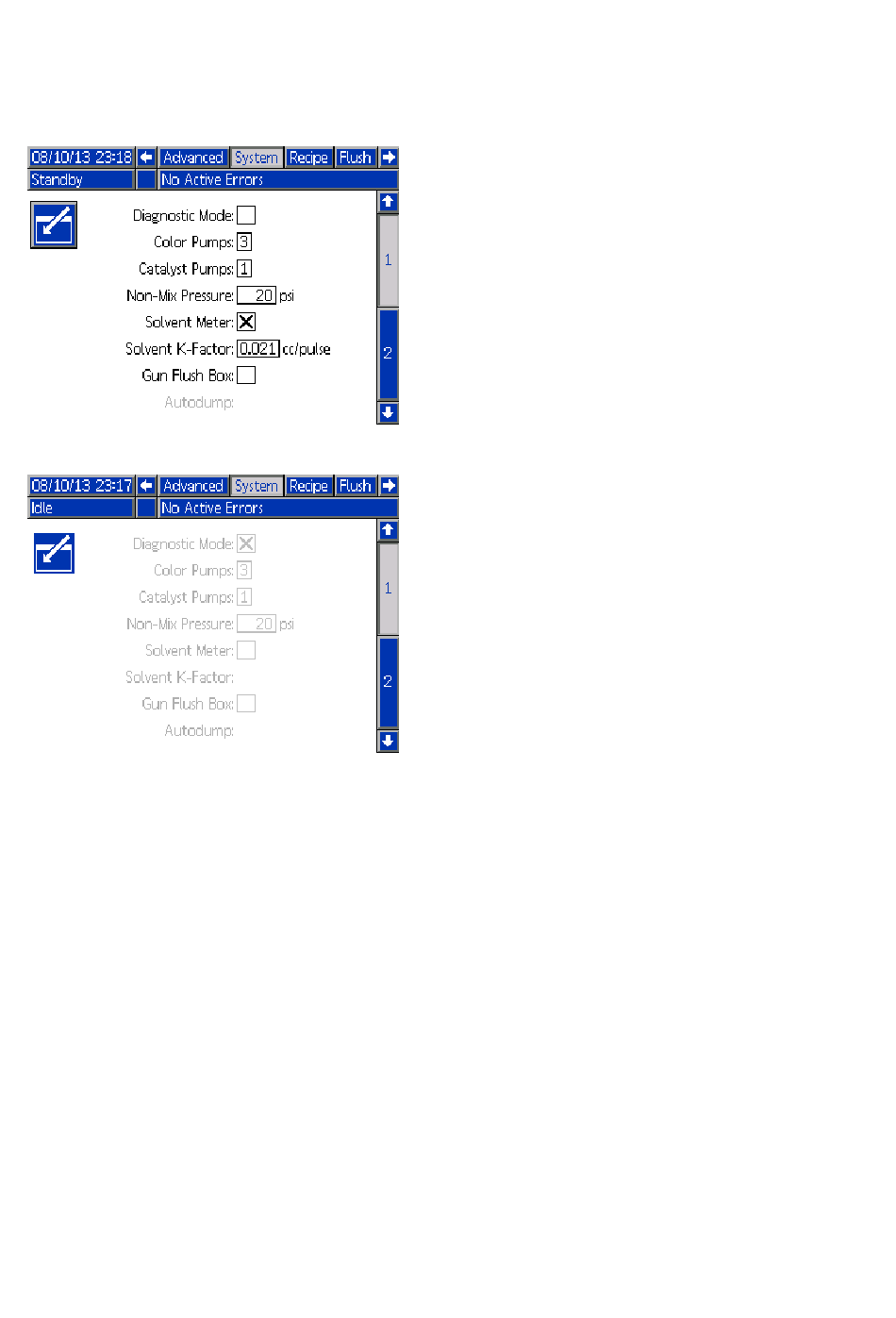

Figure 31 Écran de système 1, en mode Veille
Figure 32 Écran de système 1, en mode inactif

Mode Diagnostic

Diagnostic
Mode Mode Diagnostic
Sélectionner cette case à cocher pour afficher
le débit et la pression de chaque pompe sur
Écran d'accueil, page
Pompes de de couleur couleur
Pompes Pompes de couleur
Saisir le nombre de pompes de couleur du système.
Pompes à à à catalyseur catalyseur
Pompes Pompes catalyseur
Saisir le nombre de pompes à catalyseur du système.
REMARQUE : : : La saisie de 0 comme nombre de
REMARQUE REMARQUE
pompes à catalyseur fait passer le système en mode
1K.
40
32.
Pression sans sans mélange mélange (pression
Pression Pression sans mélange
remplissage - - - Mode Mode 1K)
remplissage remplissage Mode
REMARQUE : : : La pression sans mélange est
REMARQUE REMARQUE
remplacée par la pression de remplissage en mode
1K.
Saisir une pression inférieure pour une utilisation
sans mélange ni pulvérisation (par exemple, lors du
remplissage ou du rinçage).
REMARQUE REMARQUE : : : Les systèmes à basse pression, REMARQUE
peuvent être réglés 0,7 MPa (7 bar, 100 psi) en
dessous de la pression cible ; les systèmes à haute
pression peuvent être réglés 2,1 MPa (21 bar, 300
psi) en dessous de la pression cible.
Débitmètre de de solvant solvant
Débitmètre Débitmètre de solvant
Cocher cette case si le système utilise un débitmètre
de solvant. Le champ du facteur K de solvant
deviendra alors actif.
Facteur K K K de de solvant solvant
Facteur Facteur de solvant
Saisir le facteur K de débitmètre de solvant.
Sélectionner le le le boîtier boîtier de
Sélectionner Sélectionner boîtier
Sélectionner cette case si le système utilise un
boîtier de rinçage de pistolet. La fonction de vidange
automatique deviendra alors sélectionnable.
Vidange automatique automatique
Vidange Vidange automatique
Sélectionner cette case pour activer la fonction de
vidange automatique.
Si un pistolet est chargé d'une composition mélangée
dont la durée d'utilisation a expiré, et si l'utilisateur
le place dans le boîtier de rinçage de pistolet, le
système lancera automatiquement la purge du
pistolet au solvant au bout de deux minutes. Si le
pistolet n'est pas replacé dans le boîtier de rinçage
de pistolet ou si la fonction de vidange automatique
est interrompue pour quelque motif que ce soit, le
système déclenchera une alarme.
(pression de de
(pression de
1K)
1K)
de rinçage rinçage pistolet pistolet
de rinçage pistolet
334074F
