LI 11TES - LI 16TES
M 8 x 16
Klammerwerte gelten für die LI 16TES

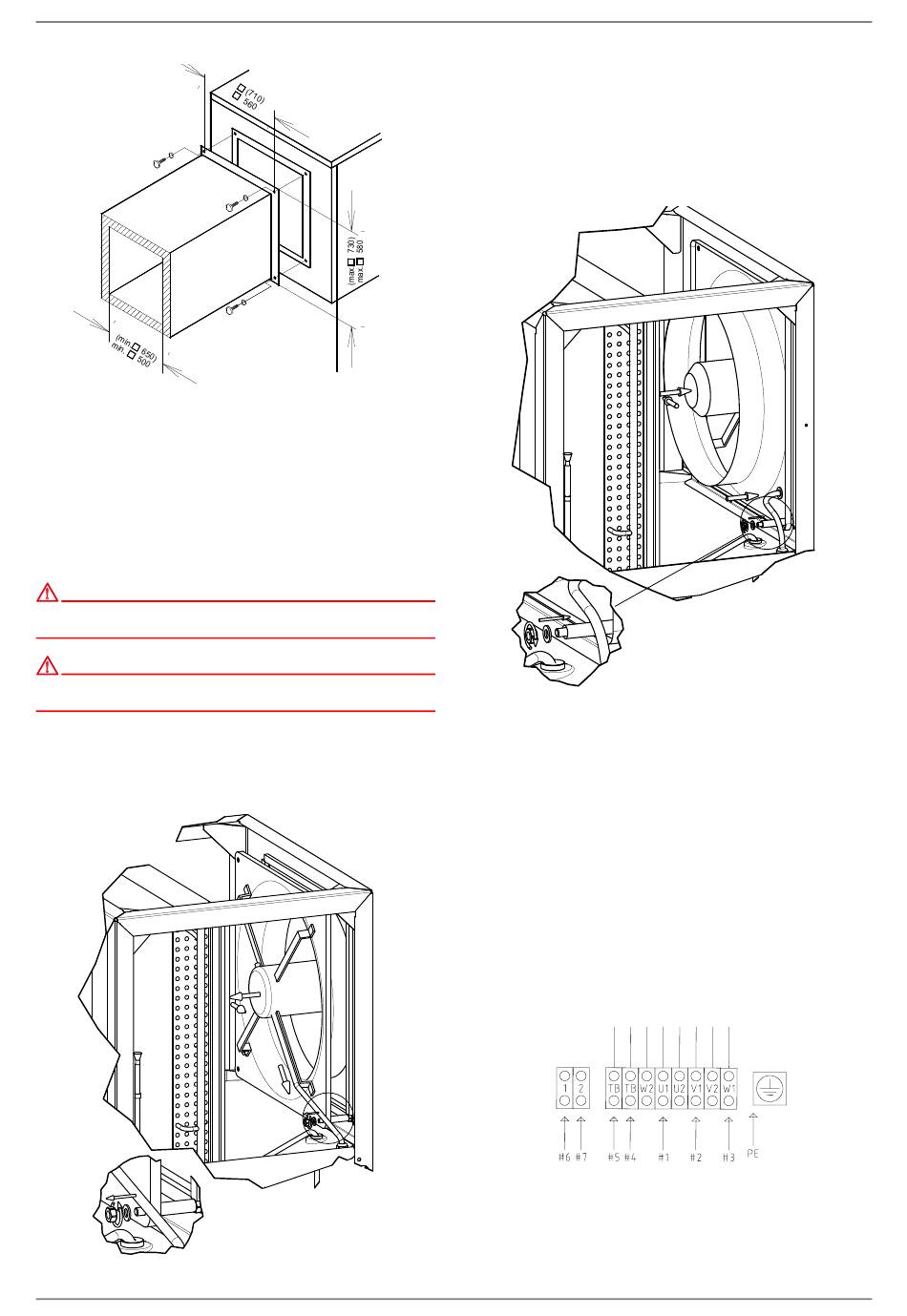

7.2.2 Wechsel der Luftrichtung
Durch Umsetzen des Lüfters ist es möglich, die Luftrichtung
des Gerätes umzukehren.
Die geänderte Luftführung ist bei der Anlagenplanung zu be-
rücksichtigen. Weitere Angaben in dieser Anweisung bezogen
auf Ansaug- und Ausblasöffnung bleiben unverändert beste-
hen.
ACHTUNG!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle
Stromkreise spannungsfrei geschaltet sind.
ACHTUNG!
Arbeiten an der Wärmepumpe dürfen nur vom autorisierten
und fachkundigen Kundendienst durchgeführt werden.
Dazu sind folgende Arbeitsschritte nötig:
1) Fassadenteile vorne erst unten und dann oben abnehmen.
2) Klemmkasten am Ventilator öffnen und Zuleitung abklem-
men.
4.
4x
www.gdts.one
5.
3.
452161.66.21 · FD 9912
3) Zuleitung aus Klemmkasten nach innen zurückziehen.
4) Mutter und Federring an vier Ecken des Ventilators lösen.
5) Ventilator leicht ins Gerät ziehen und nach vorne aus dem
Gerät herausnehmen. Eventuell Verdampfer vor Beschädi-
gung schützen.
6) Distanzrohre an vier Ecken von den Befestigungsbolzen
abziehen.
9.
4x
7) Gerätedämmung der rechten Luftöffnung analog zur lin-
ken Seite an vorhandener Perforation quadratisch aus-
schneiden.
8) Ventilator mit umgekehrter Luftrichtung auf gleiche Weise
wieder von vorne ins Gerät schieben und nach rechts auf
vorhandene Schrauben aufstecken. Dabei auf die Lage der
Kabeleinführung achten. Verdampfer vor Beschädigung
schützen.
9) Distanzrohre auf Befestigungsbolzen aufstecken und Ven-
tilator mit gleichen Federringen und Muttern an den vier
Ecken festziehen.
10) Kabel in dargestellter Weise durch Düsenblech und
Klemmkasten einführen und Verschraubungen festziehen.
11) Kabel im Klemmkasten des Ventilators verklemmen (An-
schluss siehe Darstellung, Rechtsdrehfeld beachten) und
Klemmkastendeckel aufschrauben.
12) Dichtheit des Klemmkastens und aller Kabelverschraubun-
gen sicherstellen.
13) Fassadenteile anschrauben.
Deutsch
8.
10. .
