Montage Der Anlegefühler; Verteilsystem Hydraulik - Dimplex LI 11TES Instructions D'installation Et D'utilisation

LI 11TES - LI 16TES

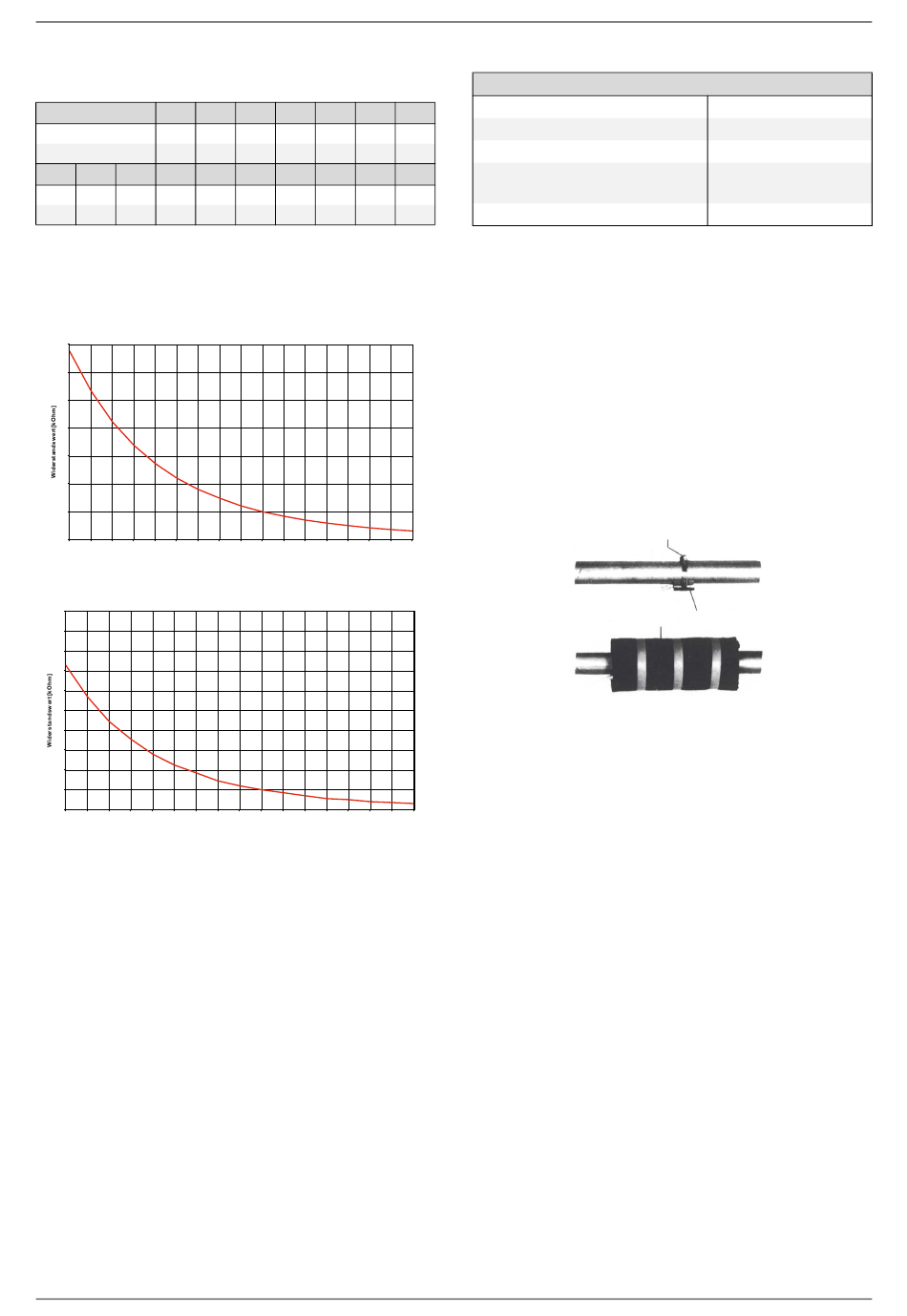

7.4.1 Fühlerkennlinien
-20 -15
Temperatur in °C
NTC-2 in k 14,6 11,4
NTC-10 in k 67,7 53,4
15 20 25 30
2,9 2,4 2,0 1,7
14,9 12,1 10,0 8,4
Die an den Wärmepumpenmanager anzuschließenden Tempe-
raturfühler müssen der in Abb. 7.2 auf S. 9 gezeigten Fühler-
kennlinie entsprechen. Einzige Ausnahme ist der im Lieferum-
fang der Wärmepumpe befindliche Außentemperaturfühler
(siehe Abb. 7.3 auf S. 9)
70
60
50
40
30
20
10
0
-20 -15 -10 -5 0 5 10
Abb. 7.2:Fühlerkennlinie NTC-10
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5 0 5 10
Außentemperatur [°C]
Abb. 7.3:Fühlerkennlinie NTC-2 nach DIN 44574 Außentemperaturfühler
7.4.2 Montage des
Außentemperaturfühlers
Der Temperaturfühler muss so angebracht werden, dass sämt-
liche Witterungseinflüsse erfasst werden und der Messwert
nicht verfälscht wird.
an der Außenwand möglichst an der Nord- bzw. Nordwest-

seite anbringen
 nicht in „geschützter Lage" (z.B. in einer Mauernische oder
unter dem Balkon) montieren
 nicht in der Nähe von Fenstern, Türen, Abluftöffnungen,
Außenleuchten oder Wärmepumpen anbringen
zu keiner Jahreszeit direkter Sonneneinstrahlung ausset-

zen
www.gdts.one
-10 -5 0 5
8,9 7,1 5,6 4,5
42,3 33,9 27,3 22,1
35 40 45 50 55
1,4 1,1 1,0 0,8 0,7
7,0 5,9 5,0 4,2 3,6
15 20 25 30 35 40 45 50
Außentemperatur [°C]
15 20 25 30 35 40 45 50
452161.66.21 · FD 9912
-
Auslegungsparameter Fühlerleitung
Leitermaterial
10
Kabellänge
3,7
Umgebungstemperatur
18,0
60
Verlegeart
0,6
Außendurchmesser
3,1
7.4.3 Montage der Anlegefühler
Die Montage der Anlegefühler ist nur notwendig, falls diese im
Lieferumfang der Wärmepumpe enthalten, aber nicht einge-
baut sind.
Die Anlegefühler können als Rohranlegefühler montiert oder in
die Tauchhülse des Kompaktverteilers eingesetzt werden.
Montage als Rohranlagefühler
Heizungsrohr von Lack, Rost und Zunder säubern

 Gereinigte Fläche mit Wärmeleitpaste bestreichen (dünn
auftragen)
Fühler mit Schlauchschelle befestigen (gut festziehen, lose

Fühler führen zu Fehlfunktionen) und thermisch isolieren
55 60

7.4.4 Verteilsystem Hydraulik

Kompaktverteiler und doppelt differenzdruckloser Verteiler
fungieren als Schnittstelle zwischen der Wärmepumpe, dem
Heizungsverteilsystem, dem Pufferspeicher und evtl. auch dem
Warmwasserspeicher. Dabei wird statt vieler Einzelkomponen-
55 60
ten ein kompaktes System verwendet, um die Installation zu
vereinfachen. Weitere Informationen sind der jeweiligen Mon-
tageanweisung zu entnehmen.
Kompaktverteiler
Der Rücklauffühler kann in der Wärmepumpe verbleiben oder
ist in die Tauchhülse einzubringen. Der noch vorhandene Hohl-
raum zwischen Fühler und Tauchhülse muss mit Wärmeleit-
paste vollständig ausgefüllt sein.
Doppelt differenzdruckloser Verteiler
Der Rücklauffühler muss in die Tauchhülse des doppelt
differenzdrucklosen Verteilers eingebaut werden, um von den
Heizkreispumpen der Erzeuger- und Verbraucherkreise durch-
strömt zu werden.
Cu
50 m
35 °C
B2 (DIN VDE 0298-4 /
IEC 60364-5-52)
4-8 mm
Schlauchschelle
Anlegefühler
Wärmeisolierung
Deutsch
