Deutsch
6

Aufstellung

6.1 Allgemein

Die Luft/Wasser-Wärmepumpe muss in einem frostfreien und
trockenen Raum auf einer ebenen, glatten und waagerechten
Fläche aufgestellt werden. Dabei sollte der Rahmen rundum
dicht am Boden anliegen, um eine ausreichende Schallabdich-
tung zu gewährleisten. Ist dies nicht der Fall, können zusätzli-
che schalldämmende Maßnahmen notwendig werden. Die Auf-
stellung auf einem Unterstellpuffer erfordert zwingend eine voll
umlaufende Auflage. Die Wärmepumpe muss so aufgestellt
sein, dass Wartungsarbeiten problemlos durchgeführt werden

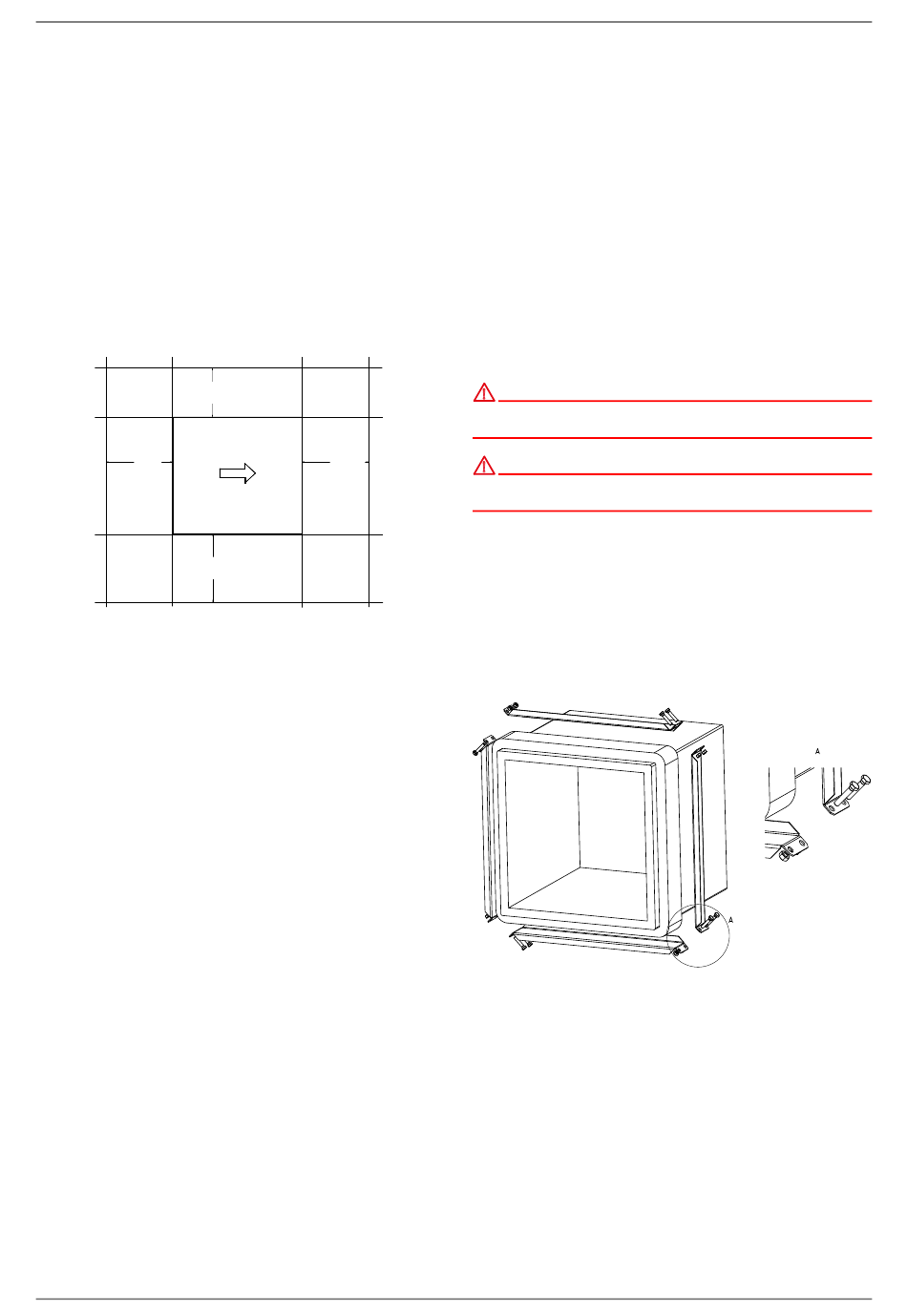

können. Dies ist gewährleistet, wenn die im Bild dargestellten
Abstände zu festen Wänden eingehalten werden.
0,6 m
Das Gerät sollte nie in Räumen mit hoher Luftfeuchtigkeit auf-
gestellt werden. Bei Luftfeuchtigkeiten von über 50 % und Au-
ßentemperaturen unter 0 °C kann an der Wärmepumpe und
der Luftführung Kondensat entstehen.
Im Aufstellraum dürfen zu keiner Jahreszeit Frost oder höhere
Temperaturen als 35 °C auftreten.
Bei Installation der Wärmepumpe in einem Obergeschoss, ist
die Tragfähigkeit der Decke zu prüfen und aus akustischen
Gründen die Schwingungsentkoppelung sehr sorgfältig zu pla-
nen. Eine Aufstellung auf einer Holzdecke ist abzulehnen.

6.2 Kondensatleitung

Das im Betrieb anfallende Kondenswasser muss frostfrei abge-
leitet werden. Um einen einwandfreien Abfluss zu gewährleis-
ten, muss die Wärmepumpe waagerecht stehen. Das Kondens-
wasserrohr muss mindestens einen Durchmesser von 50 mm
haben und muss frostsicher in den Abwasserkanal geführt wer-
den. Kondensat nicht direkt in Klärbecken und Gruben einlei-
ten. Die aggressiven Dämpfe sowie eine nicht frostfrei verlegte
Kondensatleitung können die Zerstörung des Verdampfers zur
Folge haben.

6.3 Schall

Um Körperschallübertragungen ins Heizsystem zu vermeiden,
empfiehlt es sich, die Wärmepumpe mit einem flexiblen
Schlauch an das Heizsystem anzubinden.
Verwendete Luftkanäle sind schalltechnisch von der Wärme-
pumpe zu entkoppeln, um eine Körperschallübertragung auf
die Kanäle zu vermeiden.
DE-6
0,2 m
(0,6 m)
1 m
452161.66.21 · FD 9912
7

Montage

7.1 Allgemein
An der Wärmepumpe sind folgende Anschlüsse herzustellen:
Zu-/Abluft

Vor-/Rückläufe der Heizungsanlage

 Kondensatablauf
Temperaturfühler

 Spannungsversorgung

7.2 Luftanschluss

7.2.1 Luftanschluss allgemein
ACHTUNG!
Der Ansaug- und Ausblasbereich darf nicht eingeengt oder
zugestellt werden.
ACHTUNG!
Die Wärmepumpe darf nur mit angebauten Luftkanälen
betrieben werden.
Die als Zubehör angebotenen Luftkanäle aus Glasfaserleichtbe-
ton sind feuchtigkeitsbeständig und diffusionsoffen.
Die Dichtmanschette wird zur Abdichtung der Luftkanäle an
der Wärmepumpe verwendet. Die Luftkanäle selbst werden
nicht direkt mit der Wärmepumpe verschraubt. Im betriebsfer-
tigen Zustand berührt lediglich der Dichtgummi die Wärme-
pumpe. Dadurch ist zum einen eine leichte Montage und De-
montage der Wärmepumpe gewährleistet, zum anderen wird
eine gute Körperschallentkopplung erreicht.
Wird ein anderer als der als Zubehör erhältliche Luftkanal ver-
wendet, so sind die in der Skizze genannten Außen- und Innen-
maße einzuhalten. Zusätzlich ist auf geeignete Schwingungs-
entkopplung und Kanalisolation zu achten.
Bei der Verwendung von angeflanschten Luftkanälen wird je
ein Anschlussstutzen an der Ansaug- und Ausblasseite des Ver-
dampfers mit 4 Sechskantschrauben M8x16 an den vorgese-
henen Gewindelöchern befestigt. Dabei ist zu beachten, dass
beide Luftkanalstutzen nur mit der Isolierung und nicht mit dem
Außenblech in Berührung kommen.
LI 11TES - LI 16TES
