CORRECTION SONDE EXTERNE (PARAMÈTRE 9)
Normalement la valeur affichée est la valeur lue par la sonde
plus ou moins une valeur de tolérance (T affichée = T lue par la
sonde +/- tolérance). Par défaut, la valeur de correction est 0.
Il est possible de corriger la valeur lue par rapport à la température
externe réelle en changeant la valeur du paramètre 9, (la limite
admise par la correction est de +/- 5°C). Pour cela il est conseillé
d'avoir un thermomètre de référence.
En cas d'installation avec le tableau de commandes à
!
distance, la sonde externe est à relier directement dans
le tableau. Dans cette configuration le réglage de la
thermorégulation se fait du tableau et non de la chaudière.
Se référer aux instructions contenues dans le tableau de
commande pour sélectionner la courbe climatique et
pour les connexions électriques.
CODES D'ANOMALIES
Arrêts de sécurité
Un arrêt de sécurité peut arriver dans les cas suivants, la chaudière
repart automatiquement au rétablissement des conditions nor-
male de fonctionnement.

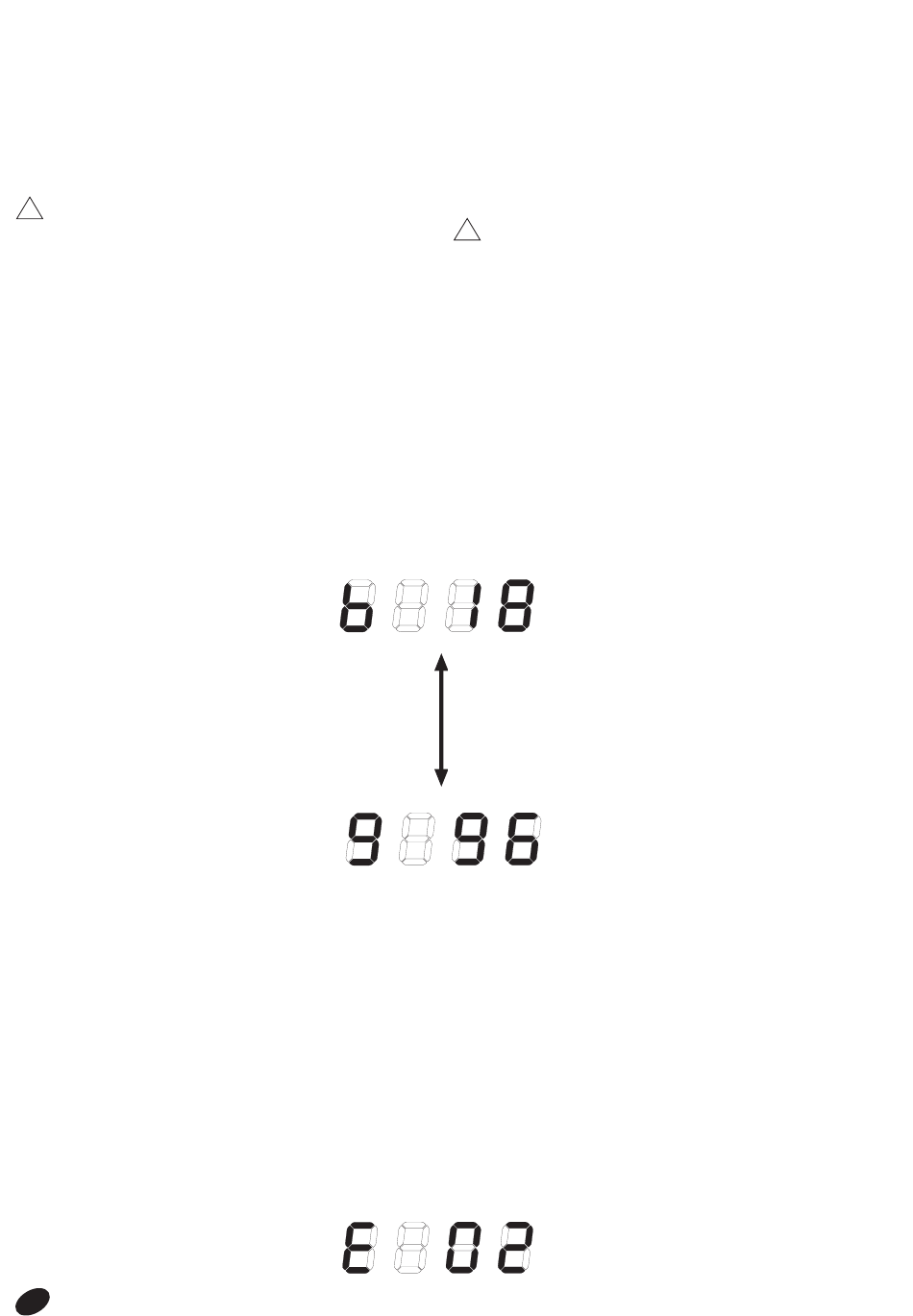

L'écran affiche le code d'arrêt b XX en alternance avec la
température de départ précédée du chiffre 9 (9 XX).
Description du code
b 18 température de départ excessive (T1 >
95°C); le brûleur repart automatiquement
quand T1 < 94°C
b 19 température de retour excessive (T2 >
95°C); le brûleur repart automatiquement
quand T2 < 94°C
b 24 sonde de départ et de retour inversées (T2 -
T1 > 10°C après 75 secondes)
b 25 manque d'eau ou manque de circulation
(degré température de départ excessif, dT1/
dt > Maximum degré T1); après 10 minutes
le brûleur repart automatiquement, si l'arrêt
de sécurité se répète 5 fois de suite, la
chaudière va en arrêt définitif
b 26 occlusion du siphon de la vidange des
condensats
b 28 le ventilateur ne marche pas, aucun signal
de la vitesse de rotation
b 29 le ventilateur ne s'arrête pas, le signal du
nombre de tours ne se réinitialise pas à 0
b 30 manque de circulation ou manque d'eau
(différence de T° entre le départ et le retour excessive, T1
- T2 > Maximum delta); après 150 secondes le brûleur
repart automatiquement, si l'arrêt de sécurité se répète 20
fois consécutives, la chaudière va en arrêt définitif
b 65 vitesse du ventilateur insuffisante
Arrêts définitifs
Suite à la répétition des arrêts de sécurité ou pour les autres
causes suivantes, la chaudière se met en arrêt définitif.
Le display affiche le code de l'arrêt E XX.
Description des codes
E 00 Signal d'un courant de ionisation injustifié (il y a constaté
un courant d'ionisation insufisant après démarrage)
E 02 Manque flamme
E 03 Panne interne de la carte électronique
E 04 Arrêt permanent général (si on coupe la tension de la
chaudière après un arrêt, il n'est plus
possible de mémoriser le type d'erreur,
mais on signal l'arrêt général)
E 05 Panne interne de la carte
52
CORRECTIE OP DE BUITENTEMPERATUUR (PARAMETER 9)
Normaal gesproken is de waarde van de buitentemperatuur die
wordt uitgelezen door de buitensonde de reële temperatuur (plus
of min een kleine tolerantie). De correctie op de uitgelezen waarde
ten opzicht van de gemeten waarde is dan 0.
Het is nochtans mogelijk om de gemeten waarde te corrigeren
door de waarde van parameter 9 aan te passen. De mogelijke
correctie bedraagt +/- 5°C. Teneinde deze correctie ten opzicht
van de buitentemperatuur goed te kunnen uitvoeren, dient de
buitentemperatuur – op de plaats van de sonde – te worden
gemeten met een goede referentiethermometer.
In het geval dat de afstandsbediening geplaatst wordt,
!
dient de buitensonde op de afstandsbediening
aangesloten te worden. In dit geval dient het inregelen
van de weersafhankelijke regeling uitgevoerd op de
afstandsbediening en niet op de ketel.
Lees aandachtig de gebruiksinstructies die bij de
gebruiksaanwijzing gevoegd zijn om de stooklijn te
bepalen en de elektrische verbindingen uit te voeren.
FOUTCODES
Veiligheidsstop
Een veiligheidsstop kan in een aantal gevallen voorkomen. Van
zodra de oorzaak van de veiligheidsstop verholpen is, start de
ketel weer vanzelf op.
Het display toont alternerend twee uitlezingen: de code voor de
veiligheidsstop "b XX" afgewisseld met de temperatuur van de
vertrekvoeler (NTC1) voorafgegaan door het cijfer "9" ("9 XX").
Beschrijving van de foutcode
b 18
vertrektemperatuur te hoog (T1>95°C); de
brander start vanzelf als T1<94°C;
b 19
retourtemperatuur te hoog (T2>95°C); de
brander start vanzelf als T2<94°C;
b 24
vertreksonde
omgewisseld (T2-T1> 10°C na 75
seconden;
b 25
watertekort of te lage circulatie (stijging van
de vertrek-watertemperatuur is te hoog,
dT1/dt>maximum T1), na 10 minuten start
de brander vanzelf. Als deze fout zich 5 maal
na elkaar voordoet, gaat de brander
definitief in storing;
b 26
verstopping van de sifon van het
condensaat;
b 28 de ventilator draait omdat er geen
snelheidssignaal gezien is;
b 29
de ventilator stopt niet : het snelheidssignaal
komt niet op 0;
b 30 tekort aan circulatie of tekort aan water (verschil tussen
vertrek- en teruglooptemperatuur is te groot, T1 – T2 >
maximum toegelaten); na 120 seconden start de brander
automatisch. Indien deze fout zich 20 maal na elkaar
voordoet gaat de ketel definitief in storing;
b 65 snelheid van de ventilator niet voldoende.
Definitieve stop
Ingevolge herhalingen van dezelfde tijdelijke veiligheidsstop of
ingevolge andere oorzaken, kan de gaswandketel in definitieve
stop gaan. Het display toont in dit geval de uitlezing "E XX"
Beschrijving van de foutcode
E 00
niet correct ionisatiesignaal (na het beeindigen van de
warmtevraag wordt afwezigheid van vlam geconstateerd)
E 02
geen vlam
E 04
algemene permanente storing (als de
spanning van het toestel afgehaald wordt na een
stop, kan het type storing niet meer in het geheugen
opgeslagen worden. Enkel het signaal "algemene
permanente storing wordt dan weergegeven)
en
retoursonde
zijn
