2 Remarques relatives à la documentation
2 Remarques relatives à la
documentation
2.1 Respect des documents complémentaires
applicables
▶
Conformez-vous impérativement à la notice d'installation
du générateur de chaleur installé.
2.2

Conservation des documents

▶
Remettez cette notice et l'ensemble des documents com-
plémentaires applicables à l'utilisateur.
2.3 Validité de la notice
La présente notice s'applique exclusivement aux généra-
teurs de chaleur mentionnés dans les documents complé-
mentaires applicables, désignés ci-après par la mention
« produit ».

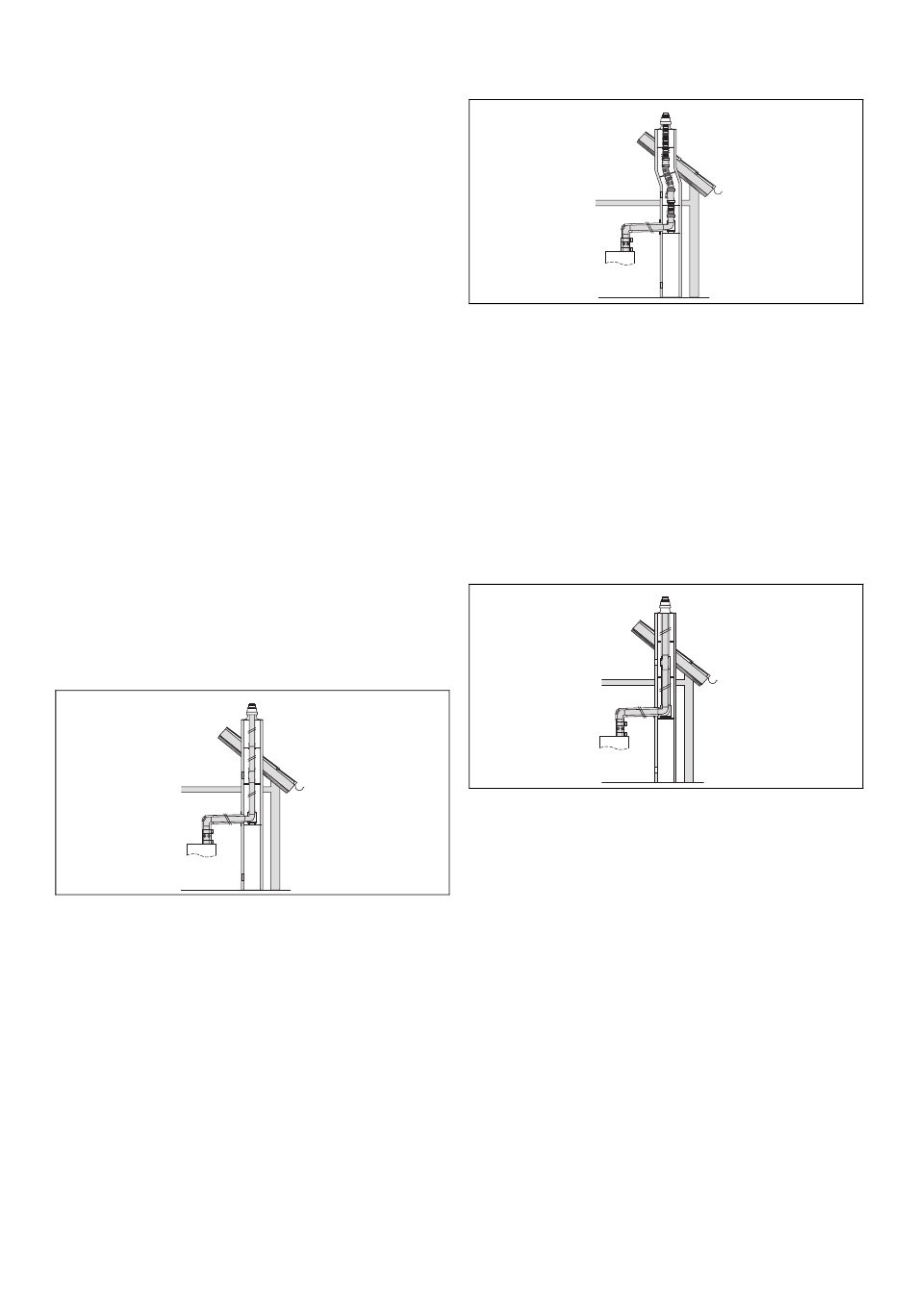

3 Vue d'ensemble du système
3.1 Possibilités de montage du système
ventouse concentrique (PP) ⌀ 80/125 mm
▶
Respectez les longueurs maximales de tube indiquées
au chapitre Conditions du système.
▶
N'oubliez pas que l'élément intercalaire avec orifices de
mesure réf. art. 0020189629 doit impérativement être
monté directement sur le produit.
3.1.1 Raccordement du conduit à une conduite
rigide des gaz de combustion DN 80 (PP)
80/125
▶
Montage de la conduite rigide des gaz de combustion
DN 80 (→ page 16)
▶
Montage de la mitre du puits en matière plastique (PP)
(→ page 23)
▶
Montage de la mitre de cheminée en acier inoxydable
réf. art. 0020021007 sur la conduite rigide des gaz de
combustion (→ page 25)
▶
Montage du raccord de puits/raccord mural (→ page 17)
▶
Raccordement du produit (→ page 39)
8
DN 80
3.1.2 Raccordement du conduit à une conduite
flexible des gaz de combustion DN 80 (PP)
80/125
▶
Montage de la conduite flexible des gaz de combustion
DN 80 (→ page 18)
▶
Montage de la mitre de cheminée en matière plastique
(PP) de la conduite flexible des gaz de combustion
(→ page 24)
▶
Montage de la mitre de cheminée en acier inoxydable sur
la conduite flexible des gaz de combustion (→ page 25)
▶
Montage du raccord de puits/raccord mural (→ page 17)
▶
Raccordement du produit (→ page 39)
3.1.3 Raccordement concentrique du conduit
⌀ 80/125 mm (PP) à une conduite des gaz de
combustion concentrique ⌀ 80/125 mm (PP)
80/125
▶
Montage de la conduite d'air/des gaz de combustion
concentrique (→ page 22)
▶
Montage de la mitre du puits en matière plastique (PP)
(→ page 23)
▶
Montage de la mitre de cheminée en acier inoxydable
réf. art. 0020021007 sur la conduite rigide des gaz de
combustion (→ page 25)
▶
Montage du raccord de puits/raccord mural (→ page 17)
▶
Raccordement du produit (→ page 39)
DN 80
80/125
Notice de montage 0020124855_01
