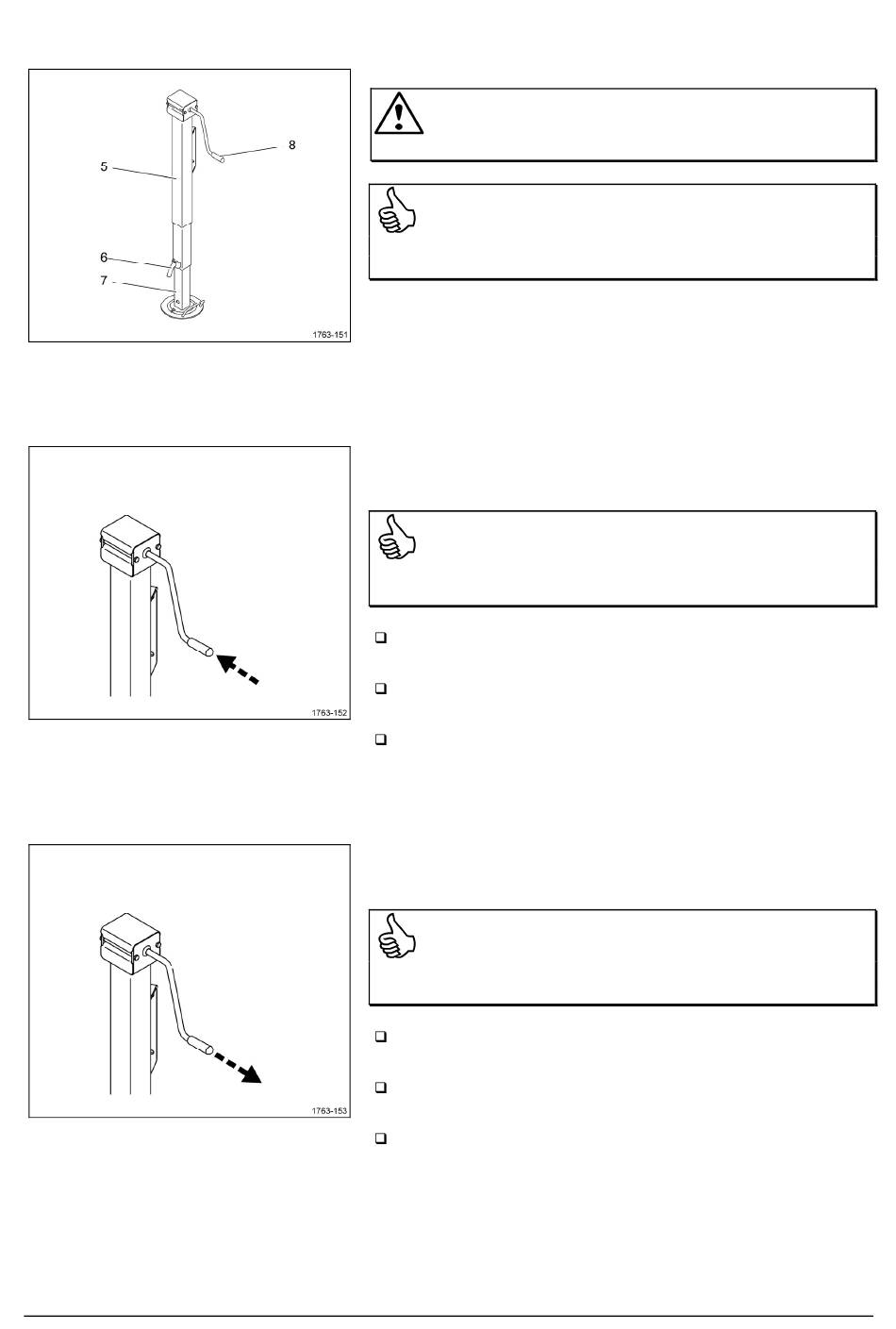

Figure 13
Figure 14
Figure 15
34
4.5. Patte d'appui
Attention, risque de blessure!
Le support de la patte d'appui [7] doit être plan et solide.
Remarque !
Tenir compte du sens de rotation de la manivelle située sur la
patte d'appui !
4.5.1. Relever ou baisser lentement la patte d'appui [7] à la
manivelle
Remarque !
S'applique aux cas où la machine est appuyée sur la patte
d'appui !
(Figure 14) Faire rentrer la manivelle [8] dans les flasques
[5] en la poussant jusqu'à la butée.
Relever la patte d'appui à la manivelle: tourner la manivelle
[8] dans le sens antihoraire.
Baisser la patte d'appui à la manivelle: tourner la manivelle
[8] dans le sens horaire.
4.5.2. Relever ou baisser rapidement la patte d'appui [7] à
la manivelle
Remarque !
S'applique aux cas où la machine n'est PAS appuyée sur la
patte d'appui !
(Figure 15) Faire sortir la manivelle [8] des les flasques [5]
en la tirant jusqu'à la butée.
Relever la patte d'appui à la manivelle: tourner la manivelle
[8] dans le sens horaire.
Baisser la patte d'appui à la manivelle: tourner la manivelle
[8] dans le sens antihoraire.
LELY WELGER RP 205
