Información general
6. Se recomienda quitar los bloques de terminales de la
placa o interrumpir la alimentación de la placa lógica
cuando realice el cableado de entrada del interruptor
por primera vez.
Cableado del interruptor de la entrada de contacto
En esta sección se describe el cableado de los dispositivos
de cierre por contacto seco. Existen cuatro terminales
de cables de entrada del interruptor en el lado izquierdo
del ControlKeeper 4 para permitir que se pueda hacer el
cableado de los dispositivos de cierre por contacto seco.
1. Use cable de 18 AWG, trenzado y sin pantalla para todo
el cableado del dispositivo de cierre por contacto seco
de bajo voltaje.
2. La longitud máxima del cableado del dispositivo de
cierre por contacto seco es de1000 pies (304 metros).
3. Consulte los detalles del cableado a continuación para
ver cómo conectar distintos dispositivos al sistema del
ControlKeeper 4.
C20
C26
RN1
TB4
ON +24 OFF ON +24
CH1
CH2
ENCENDIDO
Interruptor
+24 VCC
momentáneo
(3 cables)
APAGADO
ENCENDIDO
Interruptor conmutable
+24 VCC
(2 cables)
ENCENDIDO
Interruptor mantenido (2 cables)
+24 VCC

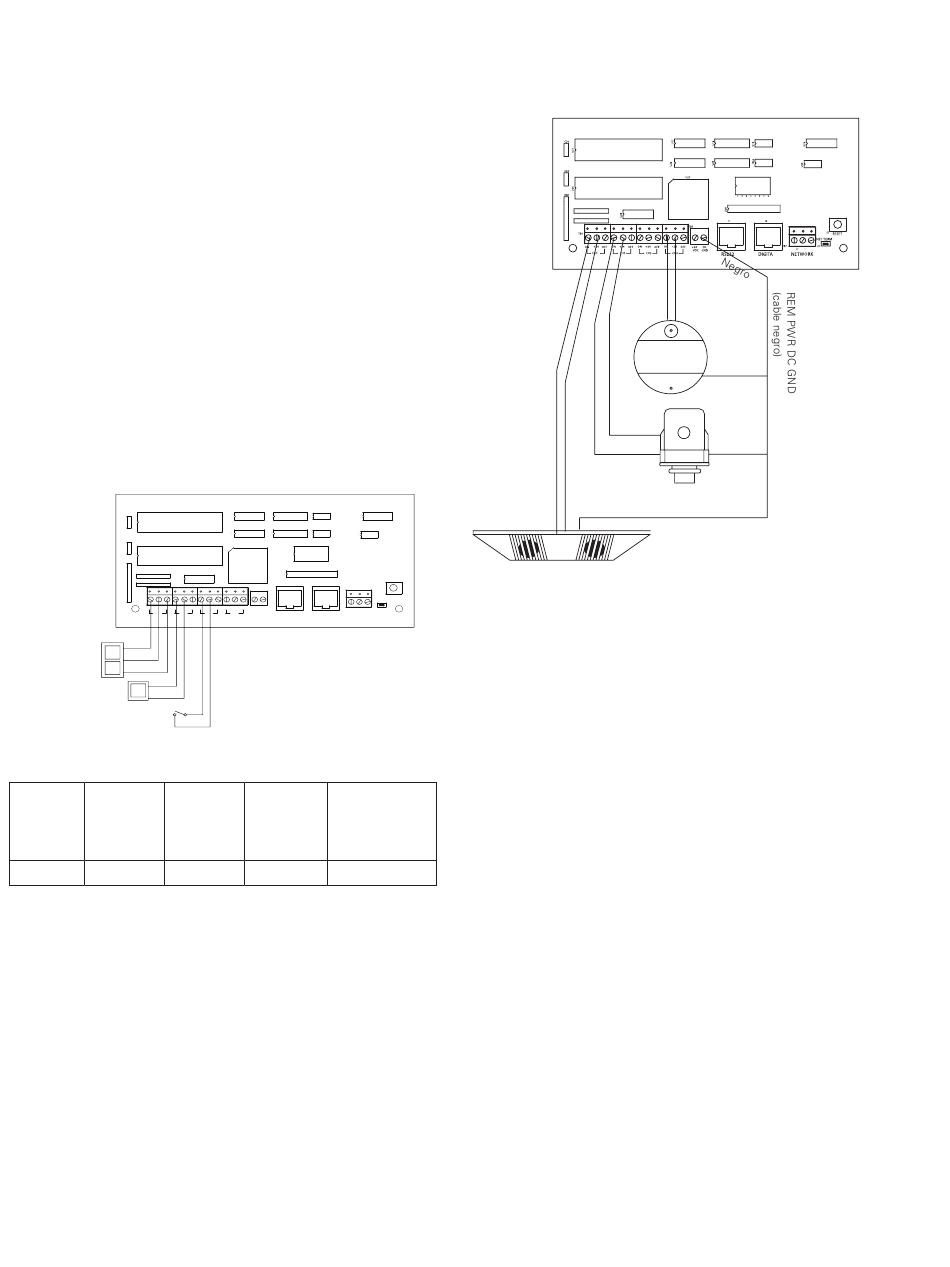

Figura 7. Cableado de la tarjeta de relé estándar
Sensor PIR Sensor de Sensor
Greengate tecnología ultrasónico
dual Greengate
Greengate
40 16
Es posible utilizar un fotosensor de la entrada de contacto y
sensores de movimiento Greengate junto con el sistema de
control de iluminación. El ControlKeeper 4 tiene capacidad
para alimentar varios de estos dispositivos. Remítase a
la siguiente tabla para obtener detalles sobre la cantidad
de dispositivos que puede soportar el transformador.
Comuníquese con soporte técnico si es necesario
alimentar sensores adicionales más allá de los enumerados
anteriormente. Estas cifras no tienen en cuenta dispositivos
adicionales como interruptores digitales que se estén
utilizando. Si usa una combinación de dispositivos,
comuníquese con soporte técnico para obtener detalles
precisos sobre cuántos dispositivos puede alimentar el
panel lógico.
18 ControlKeeper 4
U27
1 2 3 4 5 6 7 8
J1 J2
TB5
TB7
OFF ON +24 OFF ON +24 OFF +24 DC + -
VDC GND
CH3 CH4
RS232 DIGITA NETWORK
PPS-4 PPS-5
Fotosensor Fotosensor
de interiores para exteriores
20 20
ENCENDIDO
(cable azul)
Figura 8. Cableado del sensor de movimiento y del
S7 RESET
NET TERM
J3
Cableado del interruptor digital
Cada panel ControlKeeper 4 puede admitir hasta 7
estaciones de dispositivos de interruptores digitales y
1 dispositivo de puerta de enlace GDS-I (el número que
el controlador puede admitir depende del número de
dispositivos de bajo voltaje conectados que requieran
alimentación de nuestra placa lógica. Comuníquese con
soporte técnico para obtener detalles precisos sobre
cuántos dispositivos puede alimentar su placa lógica.)
El tipo de cable del interruptor digital debe ser Cable Eaton's
Cooper LC, Belden 1502R (no plenum) o Belden 1502P
(plenum).
4
Para un mejor funcionamiento de la red, se debería utilizar
uno de los cables sugeridos. Si el cable especificado no
se usa y se producen problemas de comunicación que
requieran la resolución de problemas, se podrán aplicar
cargos adicionales. Los interruptores digitales no se cablean
directamente al panel ControlKeeper 4, sino a una red CAN
Bus que se conecta al ControlKeeper 4 a través de un
dispositivo GDS-I. Los dispositivos de interruptores digitales
se deben conectar entre sí en una configuración en serie.
No se deben utilizar conectores de derivación en
T/estrella. El dispositivo GDS-I se debe ubicar en algún
punto dentro de la configuración de la red en serie. La
longitud total de la red en serie no debe superar los
1000 pies (304 metros).
ENCENDIDO
+24 VCC
(cable azul)
(cable rojo)
Cables amarillo y
blanco sin utilizar
PPS4
Negro
+24 VCC
PPS5
(cable rojo)
Negro
ENCENDIDO
(cable blanco)
+24 VCC
Negro
(cable rojo)
Cableado de un sensor de movimiento
estándar Greengate
fotosensor
Cableado del
fotosensor de la
entrada de contacto
